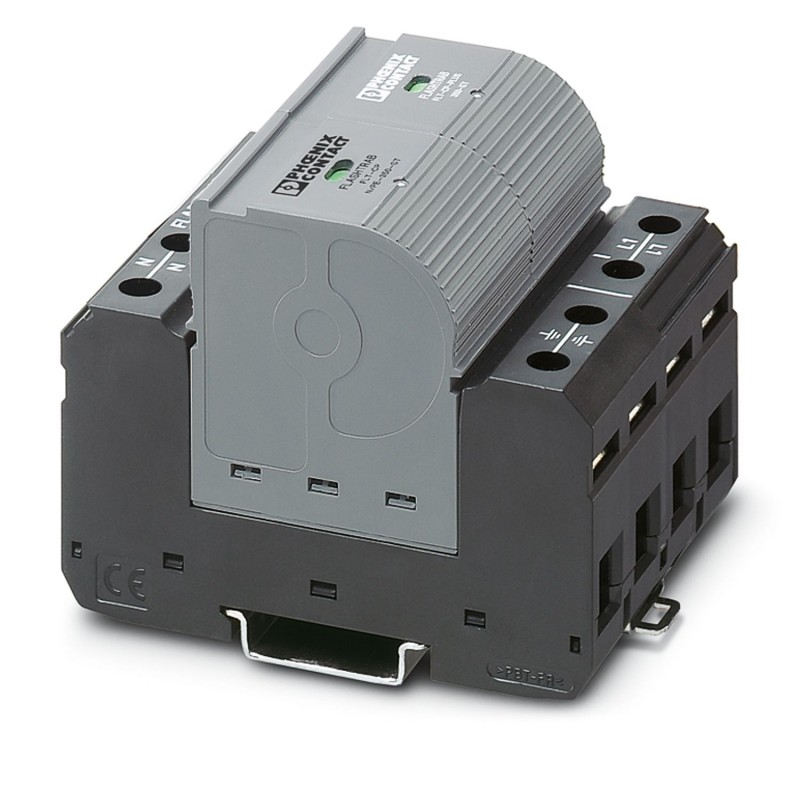

FLT-CP-PLUS-1S-350 2882682 PHOENIX CONTACT Descargador de corrientes de rayo enchufable, según tipo 1/Class ..
FLT-CP-PLUS-1S-350
2882682
PHOENIX_CONTACT
Descargador de corrientes de rayo enchufable, según tipo 1/Class I/B, para redes monofásicas de alimentación de corriente, con PE y N colocados por separado (L1, PE, N).
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Clave De Datos Comerciales
| Orderkey | Dos millones ochocientos ochenta y dos mil seiscientos ochenta y dos |
|---|---|
| Unidad de embalaje | 1 pc |
| Página de catálogo | Página 29 (C-6-2013) |
| GTIN | 4046356098205 |
| Peso por Pieza (sin incluir el embalaje) | 763.500 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y tres mil diez |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Grado de protección | IP20 (sólo cuando todos los puntos terminales se utilizan) |
|---|---|
| Temperatura ambiente (funcionamiento) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (por encima de la media a nivel del mar)) |
| Admisible humedad (operación) | 5 % ... 95 % |
| Shock (operación) | 25g (de Media onda sinusoidal / 11 ms / 3x ±X, ±Y Y ±Z) |
| Vibración (en funcionamiento) | 5g (de 5 a 500 Hz/2,5 h/X, Y, Z) |
General
| IEC prueba de clasificación | I / II |
|---|---|
| T1 / T2 | |
| ES el tipo de | T1 / T2 |
| IEC sistema de suministro de energía | TN-S |
| TT | |
| Modo de protección | L-N |
| L-PE | |
| N-PE | |
| Tipo de montaje | El riel DIN de 35 mm |
| Color | gris/azul |
| negro | |
| Material de la carcasa | PBT |
| Grado de contaminación | Dos |
| Clasificación de inflamabilidad según UL 94 | V-0 |
| Tipo de | Carril DIN módulo, de dos tramos, divisible |
| Número de posiciones | Dos |
| Protección contra sobretensiones de mensaje de error | Óptica, control remoto indicador de contacto |
El circuito de protección
| La tensión Nominal de UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Frecuencia Nominal fN | 50 Hz (60 Hz) |
| Continua máxima tensión de funcionamiento UC(L-N) | 350 V AC |
| La máxima tensión continua UC(N-PE) | 350 V AC |
| Nominal corriente de carga IL | 125 A (< 55 °C) |
| Residual de la corriente IPE | ≤ 0.01 mA |
| Corriente de descarga Nominal yon(8/20) µs (L-N) | 25 kA |
| Corriente de descarga Nominal yon(8/20) µs (L-PE) | 25 kA |
| Corriente de descarga Nominal yon(8/20) µs (N-PE) | 100 kA |
| Máxima corriente de descarga memax(8/20) µs (L-N) | 50 kA |
| Máxima corriente de descarga memax(8/20) µs (L-PE) | 50 kA |
| Corriente de descarga de impulso (10/350) µs (L-N), cargo | 12.5 Como |
| Corriente de descarga de impulso (10/350) µs (L-N), específico de energía | 160 kJ/Ω |
| Corriente de descarga de impulso (10/350) µs (L-N), máximo valor de la corriente Iimp | 25 kA |
| Corriente de descarga de impulso (10/350) µs (L-PE), cargo | 12.5 Como |
| Corriente de descarga de impulso (10/350) µs (L-PE), específico de energía | 160 kJ/Ω |
| Corriente de descarga de impulso (10/350) µs (L-PE), máximo valor de la corriente Iimp | 25 kA |
| Corriente de descarga de impulso (10/350) µs (N-PE), cargo | 50 Como |
| Corriente de descarga de impulso (10/350) µs (N-PE), específico de energía | 2500 kJ/Ω |
| Corriente de descarga de impulso (10/350) µs (N-PE), máximo valor de la corriente Iimp | 100 kA |
| Total de descarga de la corriente Itotal(10/350) µs | 50 kA |
| Que siga la clasificación de interrupción yofi(L-N) | 50 kA |
| Que siga la clasificación de interrupción yofi(N-PE) | 100 Un |
| Corriente de cortocircuito de la notación ISCCR | 50 kA |
| Protección de voltaje nivel de Up(L-N) | ≤ 1,5 kV |
| Protección de voltaje nivel de Up(L-PE) | ≤ 2,5 kV |
| Protección de voltaje nivel de Up(N-PE) | ≤ 1,5 kV |
| Tensión Residual Ures(L-N) | ≤ 1,5 kV (en In) |
| Tensión Residual Ures(L-PE) | ≤ 2,5 kV (en In) |
| Tensión Residual Ures(N-PE) | ≤ 1,5 kV (en In) |
| TOV comportamiento en la UT(L-N) | 415 V CA (5 s / soportar el modo) |
| 457 V de CA (120 min / soportar el modo) | |
| TOV comportamiento en la UT(N-PE) | 1200 V AC (200 ms / soportar el modo) |
| El tiempo de respuesta tUn(L-N) | ≤ 100 ns |
| El tiempo de respuesta tUn(N-PE) | ≤ 100 ns |
| Max. fusible de respaldo con el V-tipo a través del cableado | 125 A (gG) |
| Max. fusible de respaldo con la rama de cableado | 315 (gG) |
Indicador/remoto, de señalización
| La función de conmutación | PDT contacto |
|---|---|
| Voltaje de funcionamiento | 12 V AC ... 250 V AC |
| 125 V DC 200 mA DC) | |
| Corriente de funcionamiento | 10 mA CA ... 1 a CA |
| 1 A DC (30 V DC) | |
| Método de conexión | Plug-in/tornillo de conexión a través de COMBICOM |
| Rosca de tornillo | M2 |
| Par de apriete | 0.25 Nm |
| Pelar longitud | 7 mm |
| Conductor de sección transversal flexible | 0,14 mm2 ... 1,5 mm2 |
| Conductor sección transversal del sólido | 0,14 mm2 ... 1,5 mm2 |
| Sección cruzada del Conductor AWG | 28 16 ... |
Los datos de conexión
| Método de conexión | Los bloques de terminales de tornillo |
|---|---|
| Rosca de tornillo | M5 |
| Par de apriete | 4.5 Nm |
| Pelar longitud | 18 mm |
| Conductor de sección transversal flexible | 2,5 mm2 ... 25 mm2 |
| Conductor sección transversal del sólido | 2,5 mm2 ... 35 mm2 |
| Sección cruzada del Conductor AWG | 13 2 ... |
Especificaciones UL
| SPD Tipo | 4CA |
|---|---|
| Continua máxima tensión de operación MCOV (L-N) | 264 V AC |
| Continua máxima tensión de operación MCOV (L-G) | 528 V AC |
| Continua máxima tensión de operación MCOV (N-G) | 264 V AC |
| Nom. voltaje | 240 V AC |
| Modo de protección | L-N |
| L-G | |
| N-G | |
| Sistema de distribución de energía | Fase dividida |
| Frecuencia Nominal | 50/60 Hz |
| Mide la limitación de la tensión de MLV (L-N) | 1350 V |
| Mide la limitación de la tensión de MLV (L-G) | 1570 V |
| Mide la limitación de la tensión de MLV (N-G) | 1080 V |
| Corriente de descarga Nominal yon(L-N) | 20 kA |
| Corriente de descarga Nominal yon(L-G) | 20 kA |
| Corriente de descarga Nominal yon(N-G) | 20 kA |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Uso Ecológico Periodo = 50 |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta mil doscientos unoeCl@ss 4.1Veintisiete millones cien treinta mil ochocientos unoeCl@ss 5.0Veintisiete millones cien treinta mil ochocientos unoeCl@ss 5.1Veintisiete millones cien treinta mil ochocientoseCl@ss 6.0Veintisiete millones cien treinta mil ochocientoseCl@ss 7.0Veintisiete millones cien treinta mil ochocientos doseCl@ss 8.0Veintisiete millones cien treinta mil ochocientos doseCl@ss 9.0Veintisiete millones cien treinta mil ochocientos dos
UNSPSC 6.01Treinta millones doscientos doce mil diezUNSPSC 7.0901Treinta y nueve millones cien veintiún mil seiscientos diezUNSPSC 11Treinta y nueve millones cien veintiún mil seiscientos diezUNSPSC 12.01Treinta y nueve millones cien veintiún mil seiscientos diezUNSPSC 13.2Treinta y nueve millones cien veintiún mil seiscientos veinte
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| Datasheet 2: 2882682 - FLT-CP-PLUS-1S-350 | 182 Kbytes |
|
| Catálogo completo 1: 2882682 - FLT-CP-PLUS-1S-350 | 12 Mbytes |
|
