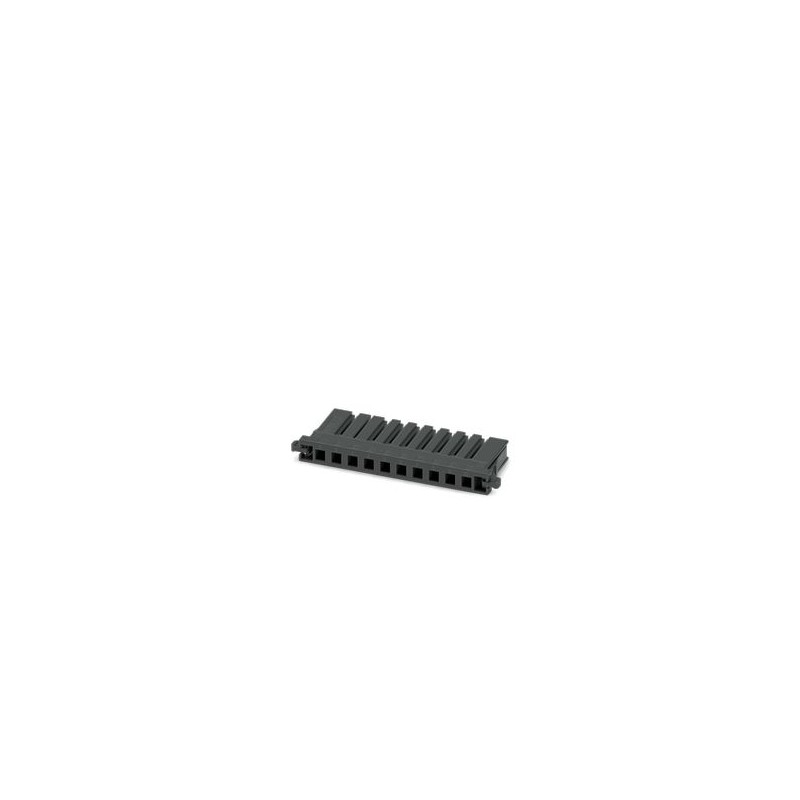

D32PC 2,2/10-5,08-X 1376531 PHOENIX CONTACT Conector de placa de circuito impreso, color: negro, corriente n..
D32PC 2,2/10-5,08-X
1376531
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de filas: 1, número de polos: 10, familia de artículos: D32PC 2,2/.., paso: 5,08 mm, tipo de conexión: Conexión crimpada, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: CONNEXIS D, bloqueo: Bloqueo por encaje, tipo de sujeción: Gatillo de bloqueo, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 320 V, tipo de conexión de contacto: hembra, número de filas: 1, número de polos: 10, serie de productos: D32PC 2,2/, paso: 5,08 mm, tipo de conexión: Conexión de crimpado, dirección de conexión conductor/placa: 0 °, gancho de bloqueo: - sin gancho de bloqueo, sistema de enchufe: CONNEXIS D, Bloqueo: Bloqueo a presión, Tipo de fijación: Brida de bloqueo, Tipo de paquete: Embalado en caja de cartón
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Línea de productos | Conectores CONNEXIS M |
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | D32PC 2.2/ |
| No. de postes | 10 |
| Paso | 5,08 milímetros |
| Número de filas | 1 |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 320 V |
| Grado de contaminación | 3 |
| Resistividad de masa | 0,9 mΩ |
| Tensión de dimensionamiento (III/3) | 250 V |
| Dimensionamiento de la tensión de impulso (III/3) | 4 kV |
| Tensión de dimensionamiento (III/2) | 320 V |
| Dimensionamiento de la tensión de impulso (III/2) | 4 kV |
| Tensión de dimensionamiento (II/2) | 500 V |
| Dimensionamiento de la tensión de impulso (II/2) | 4 kV |
| Obstrucción | |
| Tipo de sujeción | Cierre a presión |
| Brida de fijación | Brida de bloqueo |
| Conexión de conductores | |
| Enlace | Conexión de crimpado |
| Dirección de conexión conductor/placa | 0 ° |
| Sección transversal del conductor AWG | 28 ... 14 |
| Longitud de la sección a pelar | 4,5 milímetros |
| Información material - caso | |
| Color (Estuche) | Negro (9005) |
| Material aislante | PBT |
| Grupo de materiales aislantes | Ii |
| CTI según IEC 60112 | 400 ≤ CTI |
| Clase de combustibilidad según UL 94 | V0 |
| Dibujo acotado |  |
| Paso | 5,08 milímetros |
| Anchura [w] | 64,86 milímetros |
| Altura [h] | 7,15 milímetros |
| Longitud [l] | 22,8 milímetros |
| Información de contacto | De acuerdo con la norma DIN EN 61984, estos conectores no tienen potencia de conmutación (COC). Para el uso previsto, no deben enchufarse ni desconectarse mientras aún estén activos o bajo carga. |
| Resistencia a la tracción de las conexiones de crimpado | |
| Resultado | Prueba superada |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | AWG 28 / flexible / > 11 N |
| Fuerza de inserción/tracción | |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 3 N |
| Fuerza de tracción por poste aprox. | 4 N |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 4,8 kV |
| Resistividad de masa R1 | 0,9 mΩ |
| Resistividad de masa R2 | 1 mΩ |
| Ciclos de maniobra | 25 |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 105 °C/168 h |
| Voltaje fijo de CA | 2,21 kV |
| Shock | |
| Especificación de la prueba | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma de choque | Semi-sinusoidal |
| Aceleración | 30g |
| Duración del choque | 11 ms |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -55 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 10 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Fuga y distancias de fuga | |
| Especificación de la prueba | IEC 60664-1:2020-05 |
| Grupo de materiales aislantes | Ii |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 hasta <600 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Tensión nominal de impulso (III/3) | 4 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 3 milímetros |
| Valor mínimo de fuga (III/3) | 3,6 mm |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Tensión nominal de impulso (III/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 3 milímetros |
| Valor mínimo de fuga (III/2) | 3 milímetros |
| Tensión nominal de aislamiento (II/2) | 500 V |
| Tensión nominal de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 3,6 mm |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5.08 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material del cuerpo aislante (EF007543) | Otros |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -55 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
