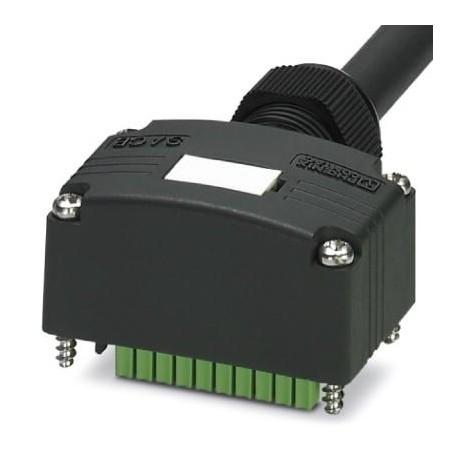

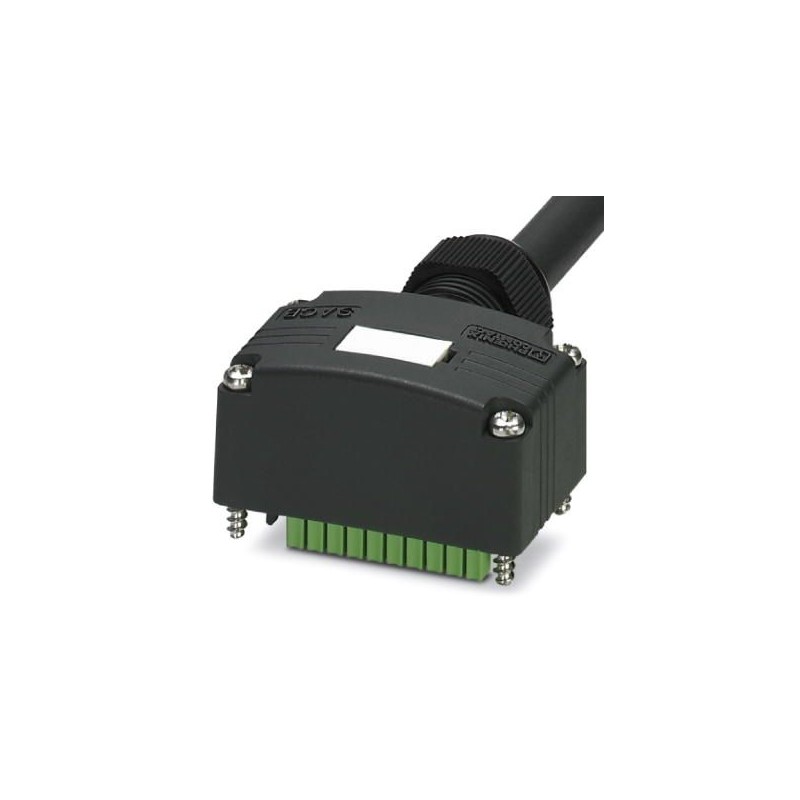

SACB-C-H180-6/ 6-10,0PUR SCO P 1453122 PHOENIX CONTACT Cubierta de conexiones, aplicación: Caja de sensores/..
SACB-C-H180-6/ 6-10,0PUR SCO P
1453122
PHOENIX_CONTACT
Cubierta de conexiones, aplicación: Caja de sensores/actuadores, tipo de conexión: Conector hembra M12 Plástico, número de puestos enchufables: 6, ocupación de los puestos enchufables: simple, indicación de estado: no; conexión de cable principal: Conexión por tornillo enchufable 180°, PUR/PVC, longitud del cable: 10 m, apantallamiento: no
Sensores > Distribuidor de sensor pasivo / actuador (con cable)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1453122 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF3CBG - |
| Página del catálogo | Página 269 (C_2_2017) |
| EAN | 4046356553384 |
| Peso por unidad (sin incluir el embalaje) | 1.028,700 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Generalidades
| Tensión de dimensionamiento | 120 V |
|---|---|
| Capacidad de corriente por señal de E/S | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Corriente asignada total | 10 A |
| Número de puestos enchufables | 6 |
| Tipo de conexión sensor/actuador | Conector hembra SPEEDCON M12 |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C |
| -40 °C ... 90 °C (Para disposición fija) | |
| -5 °C ... 80 °C (Para disposición móvil) |
Datos de conexión de cable principal
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Longitud de cable | 10 m |
| Par de apriete - Tornillo de tapa | 1 Nm |
| Par de apriete-Tuerca de unión | 2,5 Nm |
Aislamiento
| Material carcasa | PBT |
|---|---|
| Material contacto, lado cable principal | Aleación de Cu |
| Material superficie del contacto, lado cable principal | Sn |
| Material Soporte de contactos Lado del cable principal | PA |
| Material de la junta | NBR |
Ocupación de las conexiones
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = WH |
|---|---|
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 1-6 / 1 (+ 120 V) = BN | |
| 1-6 / 3 (0 V) = BU | |
| 1-6 / 5 (PE) = GN/YE |
Cable
| Tipo de cable | PUR/PVC negro |
|---|---|
| Tipo de cable (abreviatura) | PUR |
| Abreviatura de cable | LiYY11Y-HF |
| UL AWM Style | 20549 |
| Sección de conductor | 6x 0,34 mm² (conductor de señales) |
| 3x 0,75 mm² (Cable de energía) | |
| Línea de señales AWG | 22 |
| Alimentación de tensión AWG | 18 |
| Construcción del conductor cable de señales | 19x 0,15 mm |
| Construcción del conductor alimentación de tensión | 42x 0,15 mm |
| Diámetro de los conductores, aislamiento incluido | 1,3 mm ±0,1 mm (conductor de señales) |
| 1,8 mm ±0,1 mm (Cable de energía) | |
| Grosor de pared Aislamiento | ≥ 0,15 mm (Envoltura interior) |
| ≥ 0,38 mm (Envoltura exterior) | |
| Colores de conductor | marrón, azul, verde/amarillo, blanco, verde, amarillo, gris, rosa, rojo |
| Cableado total | conductores cableados en capas |
| Envoltura exterior, color | negro RAL 9005 |
| Diámetro exterior del cable D | 8 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 7,5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Número de ciclos de flexión | 1500000 |
| Radio de flexión | 80 mm |
| Trayecto de avance | 2 m |
| Velocidad de avance | 2 m/s |
| Peso del cable | 96,6 kg/km |
| Envoltura exterior, material | PUR |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PVC |
| Material Conductor | Conductor Cu desnudo |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V |
| Características especiales | sin silicona |
| Resistencia a las llamas | DIN EN 50265 |
| Resistencia al aceite | según VDE 0472 parte 803 |
| Otras resistencias | buena resistencia a ácidos, álcalis y disolventes |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C (cable, disposición fija) |
| -5 °C ... 80 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Característica | Valor |
|---|---|
| Longitud del cable premontado (EF007300) | 10 m |
| Longitud del cable configurable (EF007301) | No |
| Número de ranuras de sensor/actuador (EF006939) | 6 |
| Número de canales por ranura (EF006885) | 1 |
| Ejecución de las salidas para líneas de sensores/actuadores (EF006972) | M12 |
| Número de polos de las ranuras del sensor/actuador (EF007402) | 0 |
| Tensión nominal (EF000228) | 120 V |
| Tensión de servicio (EF003983) | 120 V |
| Capacidad de carga de corriente máxima por toma de conexión (EF004038) | 2 A |
| Corriente total máxima (EF004039) | 10 A |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del cuerpo aislante (EF007543) | Otros |
| Con indicador LED (EF005950) | No |
| Con aislamiento galvánico (EF003272) | No |
| Conexión para sensores NPN (EF006817) | No |
| Capacidad de cadena de arrastre de la versión de cable fijo (EF007461) | No |
| Color de la carcasa (EF000136) | Otros |
| Temperatura de operatividad (EF002393) | -25 °C |
| Grado de protección (IP) (EF005474) | IP65 |
| Categoría de protección contra explosiones para gas (EF003997) | Otros |
| Categoría de protección contra explosiones para polvo (EF003998) | Otros |
| Anchura (EF000008) | 54 mm |
| Altura (EF000040) | 25 mm |
| Profundidad (EF000049) | 34 mm |
