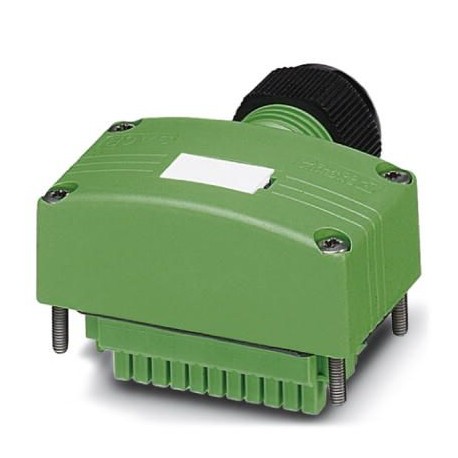

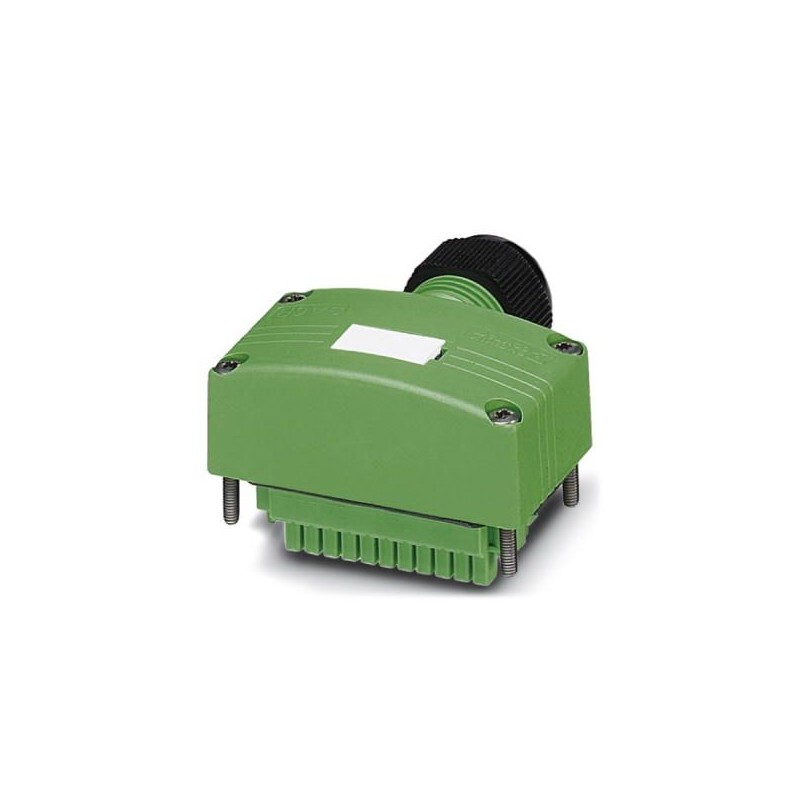

SACB-C-H180 8/4 QO-0,34 1560235 PHOENIX CONTACT Cubierta de conexiones, aplicación: caja de sensores/actuado..
SACB-C-H180 8/4 QO-0,34
1560235
PHOENIX_CONTACT
Cubierta de conexiones, aplicación: caja de sensores/actuadores, tipo de conexión: QUICKON, número de puestos enchufables: 8, ocupación de los puestos enchufables: Doble, indicación de estado: No; conexión de cable principal: Conexión por tornillo enchufable 180°, apantallamiento: no
Sensores > Distribuidor de sensor pasivo / actuador (con cable)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1560235 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF3DAG - |
| Página del catálogo | Página 317 (C_2_2017) |
| EAN | 4046356183178 |
| Peso por unidad (sin incluir el embalaje) | 66,366 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Tensión de dimensionamiento | 24 V DC |
|---|---|
| Tensión de servicio máxima Umáx. | 30 V DC |
| Capacidad de corriente por señal de E/S | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Corriente asignada total | 10 A |
| Número de puestos enchufables | 8 |
| Clase de combustibilidad según UL 94 | V0 |
| Tipo de conexión sensor/actuador | QUICKON |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Temperatura ambiente (servicio) | -30 °C ... 80 °C |
Datos del cable principal
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor mín. (señal) | 0,14 mm² |
| Sección de conductor máx. (señal) | 1,5 mm² |
| Sección de conductor AWG mín. (señal) | 26 |
| Sección de conductor AWG máx. (señal) | 16 |
| Longitud de pelado (señal) | 7 mm |
| Sección de conductor mín. (energía) | 0,14 mm² |
| Sección de conductor máx. (energía) | 1,5 mm² |
| Sección de conductor AWG mín. (energía) | 26 |
| Sección de conductor AWG máx. (energía) | 16 |
| Diámetro exterior mín. del cable | 7 mm |
| Diámetro exterior máx. del cable | 12 mm |
| Longitud de desaislante | 50 mm (Cable principal) |
| Par de apriete - Tornillo de tapa | 0,35 Nm |
| Par de apriete-Tuerca de unión | 2,5 Nm |
Aislamiento
| Material carcasa | PBT |
|---|---|
| Material contacto, lado cable principal | Aleación de Cu |
| Material superficie del contacto, lado cable principal | dorado |
| Material Soporte de contactos Lado del cable principal | PA 6.6 V0 |
Ocupación de las conexiones
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 1 / 4 |
|---|---|
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 24 V / 48 V) = UN | |
| 1-8 / 3 (0 V) = 0 V |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1560235-SACB-C-H180 8/4 QO-0,34 | 106 Kbytes |
|
