QUINT-PS/24DC/24DC/20
2320102
PHOENIX_CONTACT
1

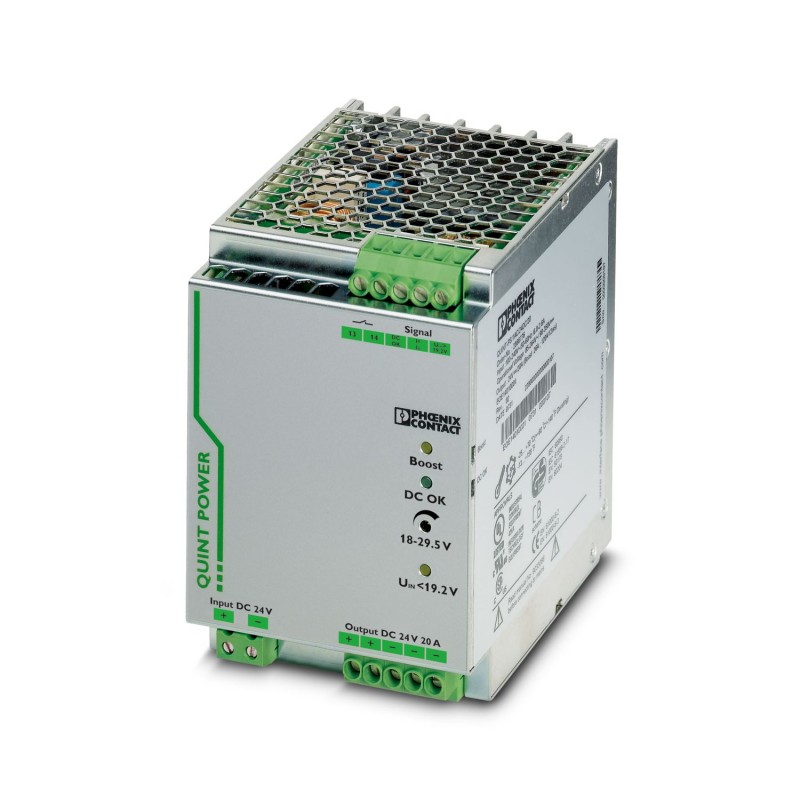

Convertidor DC/DC QUINT conmutado en primario para montaje sobre carril DIN, con tecnología SFB (Selective Fuse Breaking), entrada: 24 V DC, salida: 24 V DC/20 A
Transformador QUINT DC/DC conmutado en primario para montaje sobre carril con tecnología SFB (Selective Fuse Breaking), entrada: 24 V DC, salida: 24 V DC/20 A
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Funcionamiento DC | |
| Margen de tensión nominal de entrada | 24 V DC |
| Rango de tensión de entrada | 18 V DC ... 32 V DC |
| Margen ampliado de tensión de entrada en servicio | 14 V DC ... 18 V DC (Derating) |
| Entrada de amplia gama | no |
| Margen de tensión de entrada DC | 18 V DC ... 32 V DC |
| 14 V DC ... 18 V DC (durante el funcionamiento, tener en cuenta el derating) | |
| Tipo de tensión de la tensión de alimentación | CC |
| Extracorriente de cierre | < 26 A (típico) |
| Integral de corriente de irrupción (I2t) | < 11 A2s |
| Tiempo de puenteo de fallo de red | típ. 10 ms (24 V DC) |
| Absorción de corriente | 28 A (24 V, IBOOST) |
| Protección contra inversión de polaridad | ≤ Sí30 V DC |
| Circuito de protección | Protección contra sobretensiones transitorias; Varistor |
| Selección del fusible adecuado para la protección de entrada | 40 A ... 50 A (Característica B, C, D, K) |
| Rendimiento | > 93 % |
| Característica de salida | U/I |
| Tensión nominal de salida | 24 V DC ±1 % |
| Rango de ajuste de la tensión de salida (Uset) | 18 V DC ... 29,5 V DC (> 24 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 25 A (-25 °C ... 40 °C permanentemente, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 120 A (12 ms) |
| Disparo magnético de fusible | B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6 |
| Derating | 60 °C ... 70 °C (2,5 %/K) |
| Protección contra sobretensión en la salida (OVP) | < 35 V DC |
| Carga capacitiva máxima | Ilimitado |
| Limitación de corriente activa | aprox. 29 A |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 20 mVPP |
| Potencia de salida | 480 W |
| Puntas de conexión Carga nominal | < 10 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | 2,2 W |
| Disipación de carga nominal máxima | 39 W |
| Tiempo de ascenso | < 2 ms (UOUT(10 % ... 90 %)) |
| Posibilidad de conexión en paralelo | sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Señal: DC-OK, activa | |
| Descripción de la salida | UOUT> 0,9 x UN: Señal "high" |
| Margen de tensión de activación | 18 V DC ... 24 V DC |
| Corriente de conexión máxima | < 20 mA (resistente al cortocircuito) |
| Señal: POWER BOOST, activa | |
| Descripción de la salida | IOUT> IN: Señal "high" |
| Margen de tensión de activación | 18 V DC ... 24 V DC |
| Corriente de conexión máxima | < 20 mA (resistente al cortocircuito) |
| Señal: UINOK, activado | |
| Descripción de la salida | UIN> 19,2 V: señal high |
| Margen de tensión de activación | 18 V DC ... 24 V DC |
| Corriente de conexión máxima | ≤ 20 mA (resistente al cortocircuito) |
| Señal: DC-OK, sin potencial | |
| Descripción de la salida | Relé |
| Tensión de salida | ≤ 30 V AC/DC |
| Corriente de conexión máxima | ≤ 100 mA |
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor AWG mín. | 8 |
| Sección de conductor AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 1,2 Nm |
| Par de apriete máx. | 1,5 Nm |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 12 |
| Sección de conductor AWG máx. | 10 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Señal | |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Tipo de señalización | LED |
| Salida conmutada activa | |
| Contacto de relé | |
| Salida de señal: DC-OK, activa | |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT< 0,9 x UN: LED parpadea |
| Color | verde |
| Observación acerca de la indicación de estado | LED intermitente |
| Salida de señal: POWER BOOST, activa | |
| Indicación de estado | LED "BOOST" amarilla / IOUT> IN: LED en |
| Color | amarillo |
| Observación acerca de la indicación de estado | LED encendido |
| Salida de señal: UINOK, activado | |
| Indicación de estado | LED "UIN< 19,2 V" amarillo / UIN< 19,2 V DC: LED on |
| Color | amarillo |
| Observación acerca de la indicación de estado | LED encendido |
| Salida de señal: DC-OK, sin potencial | |
| Observación acerca de la indicación de estado | UOUT> 0,9 x UN: contacto cerrado |
| Número de fases | 1,00 |
| Tensión de aislamiento entrada/salida | 1,5 kV (ensayo de tipo) |
| 1 kV (Ensayo individual) | |
| 1 kV (ensayo de tipo) |
| MTBF (IEC 61709, SN 29500) | > 554000 h (40 °C) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
| Anchura | 82 mm |
| Altura | 130 mm |
| Profundidad | 125 mm |
| Medida de montaje | |
| Distancia de montaje derecha/izquierda | 0 mm / 0 mm (≤ 70 °C) |
| Distancia de montaje derecha/izquierda (activo) | 15 mm / 15 mm (≤ 70 °C) |
| Distancia de montaje arriba/abajo | 50 mm / 50 mm (≤ 70 °C) |
| Distancia de montaje arriba/abajo (activo) | 50 mm / 50 mm (≤ 70 °C) |
| Montaje alternativo | |
| Anchura | 122 mm |
| Altura | 130 mm |
| Profundidad | 85 mm |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | alineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm alineable: PN<50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Con pintura de protección | no |
| Material de la carcasa | Metal |
| Ejecución de las carcasas | Aluminio (AlMg3) |
| Ejecución del capuchón | Chapa de acero galvanizado, sin cromo (VI) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, ensayo de tipo: arranque a -40 °C) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Temperatura ambiente (modelo testado Start-Up) | -40 °C |
| Clase de clima | 3K3 (según EN 60721) |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Aplicaciones para trenes | EN 50121-4 |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norma - Separación segura | DIN VDE 0100-410 |
| Homologación para la construcción naval | DNV GL (EMC B) |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
| EN 61000-6-2 | |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | 8 kV (Severidad del ensayo 4) |
| Descarga en el aire | 15 kV (Severidad del ensayo 4) |
| Observación | Criterio A |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1 GHz ... 2 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 2 GHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 2 kV (Severidad del ensayo 3, asimétrica) |
| Salida | 2 kV (Severidad del ensayo 3, asimétrica) |
| Señal | 2 kV (Severidad del ensayo 4, asimétrica) |
| Observación | Criterio A |
| Carga de tensión transitoria (Surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Carga de tensión transitoria (Surge) | |
| Entrada | 0,5 kV (Severidad del ensayo 1, simétrica) |
| 0,5 kV (Severidad del ensayo 1, asimétrica) | |
| Salida | 0,5 kV (Severidad del ensayo 1, simétrica) |
| 0,5 kV (Severidad del ensayo 1, asimétrica) | |
| Señal | 1 kV (Severidad del ensayo 2, asimétrica) |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| E/S/s | asimétrico |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V (Severidad del ensayo 3) |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-3 |
| Tensión radiointerferencia según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Radiointerferencias según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CC |
| 1ª tensión de salida (EF006792) | 18 V |
| Corriente máxima de salida 1 (EF008284) | 25 A |
| Tensión de salida ajustable (EF007002) | Sí |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal corriente de salida 1 (EF009396) | 20 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CC nominal (EF007078) | 18 V |
| Tensión de salida regulada (EF003092) | Sí |
| Potencia suministrada (EF003034) | 480 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Altura de la instalación (EF000332) | 130 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 82 mm |
| Altura (EF000040) | 130 mm |
| Profundidad (EF000049) | 125 mm |
| Apto para funciones de seguridad (EF001597) | Sí |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2320102-QUINT-PS/24DC/24DC/20 | 132 Kbytes |
![]() |
Ningún comentario por el momento.
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
