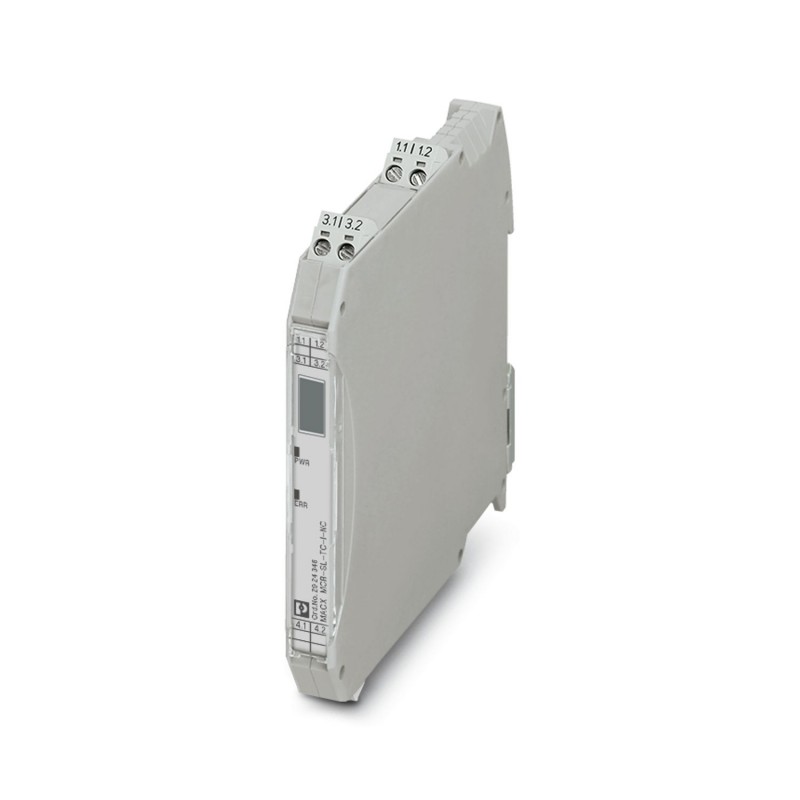

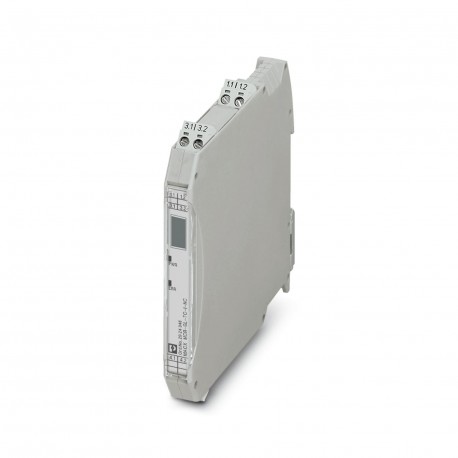

MACX MCR-SL-TC-I-NC 2924346 PHOENIX CONTACT Convertidor de temperatura
MACX MCR-SL-TC-I-NC
2924346
PHOENIX_CONTACT
Convertidor de temperatura, transforma señales de termopares y fuentes mV lineales en señales 0/4-20 mA analógicas. Separación galvánica de 3 vías de libre programación, configuración a demanda.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2924346 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1121 - |
| Página del catálogo | Página 131 (C_5_2017) |
| EAN | 4046356515443 |
| Peso por unidad (sin incluir el embalaje) | 122,400 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Posición de montaje discrecional) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Inmun. interf. | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
Datos de entrada
| Tipos de sensor utilizables (TC) | E, J, K, N según IEC / EN 60584, L según DIN 43760 |
|---|---|
| Margen de medición de temperatura | -250 °C ... 1372 °C (Rango en función del tipo de sensor) |
| Margen de señal de entrada | -20 mV ... 70 mV |
| Alcance de medición | mín. 50 K para termopares, 3 mV para fuentes mV |
Datos de salida
| Salida de señal | Salida de corriente |
|---|---|
| Configurable/Programable | Sí |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carga/Carga de salida Salida de corriente | máx. 500 Ω |
| Ondulación de salida (corriente) | < 50 µApp |
| Comportamiento en caso de fallo de sensor | según NE 43 o libremente definible |
| Configurable/Programable | no |
Alimentación
| Tensión nominal de alimentación | 24 V DC |
|---|---|
| Tensión de alimentación | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Absorción de corriente máxima | < 40 mA (24 V DC) |
| Disipación | < 1 W |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Generalidades
| Número de canales | 1 |
|---|---|
| Coeficiente de temperatura típico | 0,01 %/K |
| Error de punto frío típico | ± 1 K |
| Respuesta gradual (0-99 %) | típ. 700 ms |
| ≤ 1100 ms | |
| Ajuste Zero | ± 5 % |
| Ajuste Span | ± 5 % |
| Indicación de estado | LED verde (tensión de alimentación, PWR) |
| LED rojo, intermitente 2,4 Hz (error de cable o sensor en la entrada o la salida, ERR) | |
| LED rojo, intermitente 1,2 Hz (modo de servicio, ERR) | |
| LED rojo, continuo On (error de módulo, ERR) | |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Material carcasa | PA 6.6-FR |
| Color | gris |
| Denominación | Entrada/salida/alimentación |
| Separación galvánica | 300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensión de prueba) | |
| Denominación | Entrada/salida |
| Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
| Denominación | Entrada/alimentación |
| Separación galvánica | 375 V (Valor de pico según EN 60079-11) |
| Conformidad | Conformidad CE, adicionalmente EN 61326-1 |
| ATEX | II 3G Ex nA ic IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Clase I, zona 2, grupo IIC T4 | |
| GL | C, EMC1 |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Clase de combustibilidad según UL 94 | V0 |
| Conformidad | Conformidad CE, adicionalmente EN 61326-1 |
| ATEX | II 3G Ex nA ic IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Clase I, zona 2, grupo IIC T4 | |
| GL | C, EMC1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2924346-MACX MCR-SL-TC-I-NC | 133 Kbytes |
|
