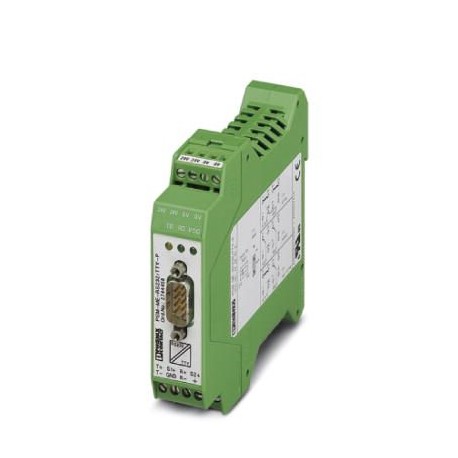

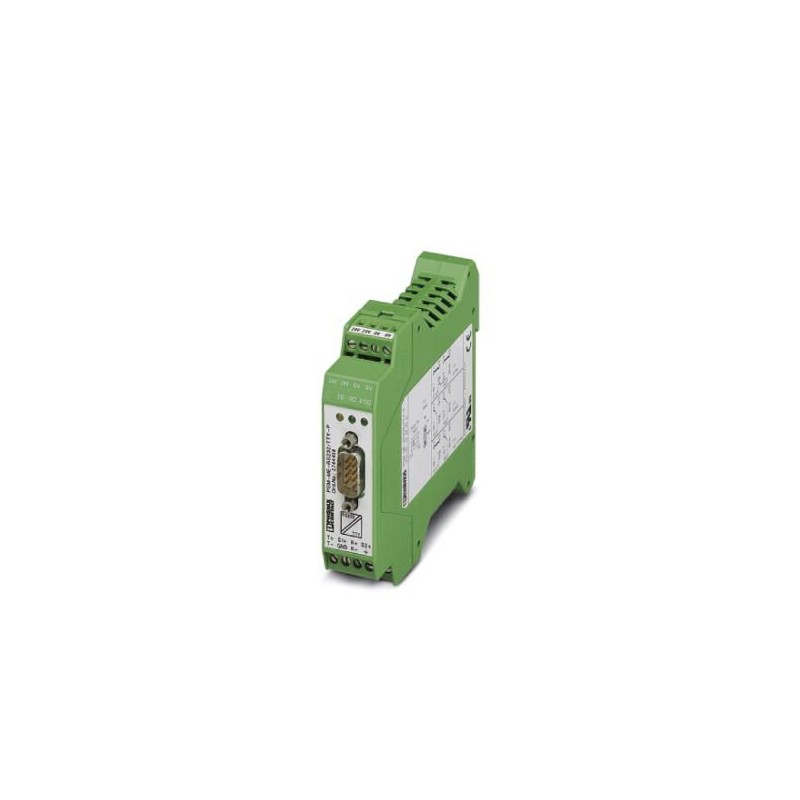

PSM-ME-RS232/TTY-P 2744458 PHOENIX CONTACT Convertidor de interfaces
PSM-ME-RS232/TTY-P
2744458
PHOENIX_CONTACT
Convertidor de interfaces para conversión de RS-232 (V.24) a TTY, con separación galvánica, 2 canales, para montaje sobre carril
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2744458 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC111 - |
| Página del catálogo | Página 323 (C_6_2017) |
| EAN | 4017918171803 |
| Peso por unidad (sin incluir el embalaje) | 179,600 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Pie de figura | Construcción estrecha |
| Anchura | 22,5 mm |
| Altura | 99 mm |
| Profundidad | 118,6 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
Generalidades
| Canales de transmisión | 2 (1/1), RxD, TxD, dúplex completo |
|---|---|
| Retardo de bits | < 3 µs |
| Distorsión de bits | < 5 % |
| Separación galvánica | VCC // RS-232 // TTY |
| Tensión de prueba Interfaces de datos | 2 kV AC |
| Tensión de prueba Interfaz de datos/alimentación | 2 kV AC |
| 2 kVeff(50 Hz, 1 min) | |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Emisión de interferencias | EN 61000-6-4 |
| Peso neto | 179,6 g |
| Material carcasa | PA |
| Color | verde |
| MTBF | 1989 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 410 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | 508 reconocido |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X |
Alimentación
| Tensión nominal de alimentación | 24 V AC/DC ±20 % (a través de borne enchufable de conexión por tornillo COMBICON) |
|---|---|
| Absorción de corriente típica | 75 mA (24 V DC) |
| Circuito de protección | Prot. contra sobretensiones Diodo supresor |
Interfaz serie
| Interfaz 1 | Interfaz RS-232, según ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Tipo de conexión | Conector macho D-SUB 9 |
| Longitud de transmisión | 15 m (par trenzado apantallado) |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 13 |
| Ocupación de pins | Conmutación DTE/DCE mediante interruptor |
| Protocolos soportados | transparente de protocolo |
| Velocidad de transmisión serie | ≤ 19,2 kBit/s |
| Interfaz 2 | Interfaz TTY, CL2, según DIN 66348-1 |
| Modo operativo | Activo, semiactivo y pasivo |
| Tipo de conexión | Conexión por tornillo enchufable |
| Longitud de transmisión | 1000 m (par trenzado apantallado) |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 13 |
| Carga/Carga de salida Salida de corriente | ≤ 500 Ω |
| Impedancia | ≤ 117 Ω (Salida) |
| 126 Ω (Entrada) | |
| Velocidad de transmisión serie | ≤ 19,2 kBit/s |
| Corriente de salida | 2x 20 mA ±10 % (Corriente de bucle) |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | ± 6 kV (Severidad del ensayo 3) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | Severidad del ensayo 3 |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| Señal | ± 2 kV (42 Ω) |
| Normas/especificaciones | EN 55011 |
| EN 61000-4-6 | |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | 508 reconocido |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Temperatura DNV GL | B |
| Humedad DNV GL | A |
| Vibración DNV GL | A |
| DNV GL-EMC | B |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
| Homologación Construcción naval | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 10.0.119179290eCl@ss 4.027250312eCl@ss 4.127250312eCl@ss 5.027242208eCl@ss 5.127242200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2744458-PSM-ME-RS232/TTY-P | 182 Kbytes |
|
