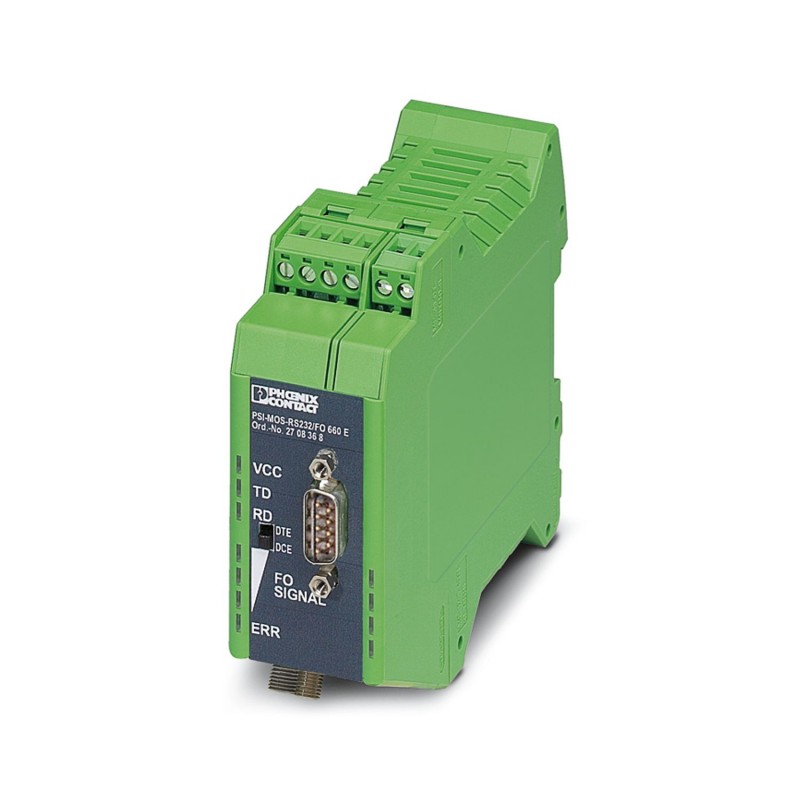

PSI-MOS-RS232/FO 660 E 2708368 PHOENIX CONTACT Convertidor de fibra óptica con diagnóstico óptico integrado,..
PSI-MOS-RS232/FO 660 E
2708368
PHOENIX_CONTACT
Convertidor de fibra óptica con diagnóstico óptico integrado, contacto de alarma, para interfaces RS-232 hasta 115,2 kBit/s, equipo terminal con una interfaz de fibra óptica (FSMA), 660 nm, para cables de fibra de polímeros/PCF
Material de instalación de redes de telecomunicación DNT / FNT > Convertidor de medios
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
Propiedades del artículo
| Tipo de producto | Convertidor de medios |
| MTTF | 1093 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 468 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 194 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| MTBF | 485 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 91 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) |
Propiedades eléctricas
| Separación galvánica | VCC // RS-232 |
| Potencia disipada máxima con condición nominal | 2,4 W |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min.) |
| Alimentación | |
| Tensión de alimentación | 18 V DC ... 30 V DC |
| Tensión nominal de alimentación | 24 V DC (según UL) |
| Absorción de corriente típica | 100 mA (24 V DC) |
| Absorción de corriente máxima | 120 mA |
Datos de salida
| Conmutar | |
| Denominación Salida | Salida de relé |
| Descripción de la salida | Salida de aviso de fallos |
| Número de salidas | 1 |
| Tensión de conmutación máxima | 60 V DC |
| 42 V AC | |
| Corriente constante límite | 0,46 A |
Datos de conexión
| Alimentación | |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Par de apriete | 0,56 Nm ... 0,79 Nm |
Interfaces
| Distorsión de bits entrada | ± 35 % (Admisible) |
| Distorsión de bits, salida | < 6,25 % |
| Señal | Modbus |
| Canales de transmisión | 2 (1/1), RxD, TxD, dúplex completo |
| Datos: cable de fibra óptica | |
| Número de canales | 1 |
| Potencia de emisión mínima | -4,6 dBm (980/1000 µm) |
| -16,6 dBm (200/230 µm) | |
| Longitud de transmisión, incl. reserva del sistema de 3 dB | 100 m (F-P 980/1000 230 dB/km con conector de montaje rápido) |
| 800 m (F-K 200/230 10 dB/km con conector de montaje rápido) | |
| Protocolo de transmisión | Protocolo transparente para interfaz RS-232 |
| Tipo de conexión | F-SMA |
| Longitud de onda | 660 nm |
| Sensibilidad de receptor mínima | -31,2 dBm |
| Medio de transmisión | Fibra de polímero |
| Fibra PCF | |
| Datos: Interfaz RS-232, según ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
| Velocidad de transmisión serie | 4,8 kBit/s ... 115,2 kBit/s |
| Tipo de conexión | Conector macho D-SUB 9 |
| Longitud de transmisión | ≤ 15 m |
| Unifilar/punto de embornaje rígido | 0,2 mm² ... 2,5 mm² |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Sección del conductor flexible AWG máx. | 14 |
| Sección del conductor flexible AWG mín. | 24 |
| Unifilar/punto de embornaje rígido AWG máx. | 14 |
| Unifilar/punto de embornaje rígido AWG mín. | 24 |
| Medio de transmisión | Cobre |
| Formato de fichero/codificación | UART (11 bits, NRZ) |
| Conmutación de dirección de datos | De autogobierno |
Dimensiones
| Anchura | 35 mm |
| Altura | 99 mm |
| Profundidad | 105 mm |
Datos del material
| Color (Carcasa) | verde (RAL 6021) |
| Material (Caja) | PA 6.6-FR |
Cable/línea
| Cable de fibra óptica | |
| Tipos de fibra | 980/1000 µm |
| 200/230 µm | |
| Fibra de polímero | |
| Fibra PCF | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 5000 m (Véase la declaración del fabricante para conocer las limitaciones sobre la altura de servicio) |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex nA nC IIC T4 Gc X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| ATEX, interfaz de cable de fibra óptica | |
| Marcado | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Certificado | PTB 06 ATEX 2042 U |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Zone 2, AEx nc IIC T5 |
| Class I, Zone 2, Ex nC nL IIC T5 X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Homologación Corea del Sur, KC | |
| Certificado | KCC-REI-PCK-FL2708368 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
| Construcción naval | |
| Marcado | DNV GL |
| Datos DNV GL | |
| Temperature | B |
| Humidity | A |
| Vibración | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Emisión de interferencias | EN 55011 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV |
| Descarga en el aire | ± 8 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 2 kV |
| Señal | ± 2 kV |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV |
| Señal | ± 1 kV |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Observación | Clase A, campo de aplicación industria |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
Normas y especificaciones
| Libre de sustancias humectantes de barniz perturbadoras | VDMA 24364:2018-05 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | No |
| Fast Ethernet (EF003536) | No |
| Gigabit Ethernet (EF003546) | No |
| Alimentación a través de Ethernet (EF005178) | Sí |
| Tipo de tensión de alimentación (EF002991) | CC |
| Tensión de alimentación CC (EF007534) | 18 V |
| Altura (EF000040) | 103.04 mm |
| Anchura (EF000008) | 35.2 mm |
| Profundidad (EF000049) | 105 mm |
