FL MC EF WDM-A SC
2902658
PHOENIX_CONTACT
1

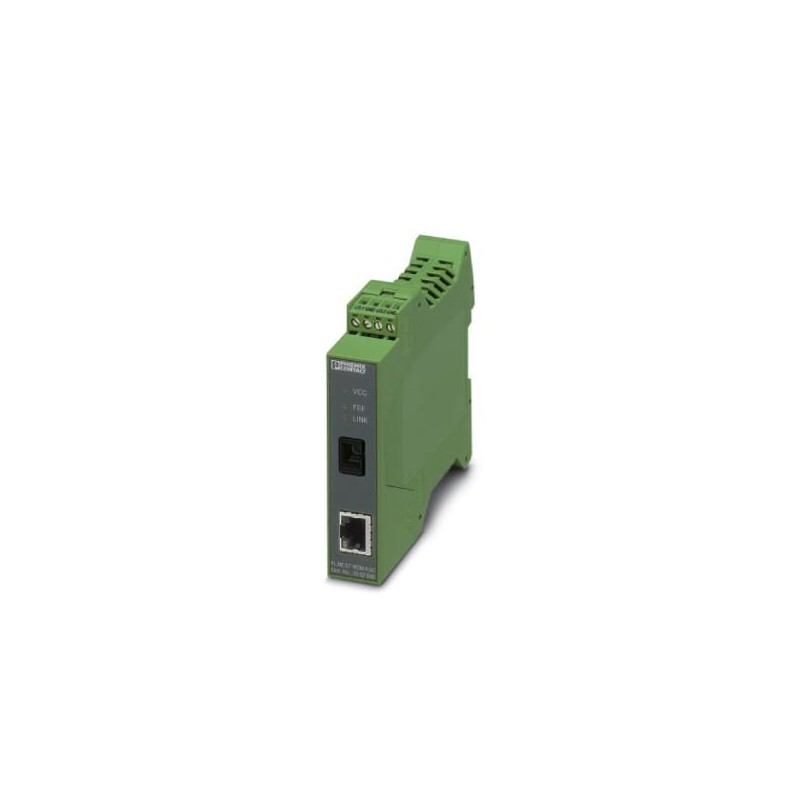

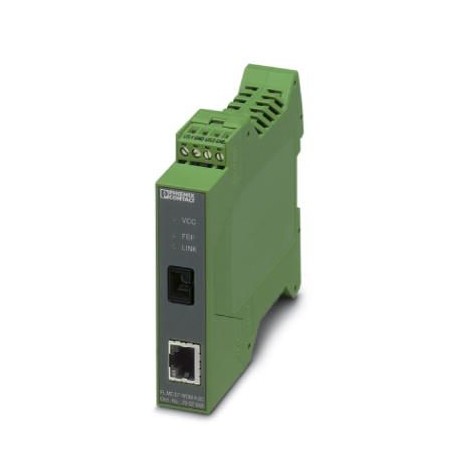

Adaptador fibra óptica (aparato de repuesto A), para la transmisión dúplex de 10/100Base-T(X) a fibra de vidrio Simplex individual con tecnología WDM (Wavelength Division Multiplex), conexión SC Simplex de fibra óptica (1550/1310 nm). Set de aparatos necesario para el servicio (modelo A y modelo B).
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2902658 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DNC311 - |
Página del catálogo | Página 336 (C_6_2017) |
EAN | 4046356669689 |
Peso por unidad (sin incluir el embalaje) | 120,000 g |
Número de tarifa arancelaria | 85176200 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Esquema de dimensiones | |
---|---|
Pie de figura | Construcción estrecha |
Anchura | 22,5 mm |
Altura | 99 mm |
Profundidad | 114,5 mm |
Temperatura ambiente (servicio) | -40 °C ... 65 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 95 % (sin condensación) |
Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
2000 m (Según homologación UL) | |
Índice de protección | IP20 |
Separación galvánica | según IEEE 802.3 |
---|---|
VCC // FE // Ethernet | |
Latencia | ± 1,3 µs (Modo Store&Forward, 10/100 MBit/s, en función del tamaño del marco) |
Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
Peso neto | 120 g |
Material carcasa | PA 6.6-FR |
Color | verde |
MTBF | 492 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
133 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
MTTF | 1400 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
599 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
101 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
UL, EE.UU. / Canadá | cULus Listed UL 508 |
Class I, Zone 2, AEx nA IIC T4 | |
Class I, Zone 2, Ex nA IIC T4 Gc X | |
Class I, Div. 2, Groups A, B, C, D |
Tensión de alimentación | 18 V DC ... 30 V DC (Conexión por tornillo) |
---|---|
18 V DC ... 30 V DC (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema) | |
Absorción de corriente típica | < 110 mA (24 V DC) |
Circuito de protección | Prot. contra inversión de polaridad |
Tipo de conexión | Borne enchufable de conexión por tornillo (COMBICON), redundancia posible |
Sección de conductor flexible máx. | 2,50 mm² |
Sección de conductor flexible mín. | 0,20 mm² |
Sección de conductor rígido máx. | 2,50 mm² |
Sección de conductor rígido mín. | 0,20 mm² |
Sección del conductor flexible AWG máx. | 14 |
Sección del conductor flexible AWG mín. | 24 |
Sección de conductor AWG máx. | 14 |
Sección de conductor AWG mín. | 24 |
Interfaz 1 | Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3u |
---|---|
Número de puertos | 1 |
Tipo de conexión | Hembra RJ45, apantallada |
Medio de transmisión | Cobre |
Longitud de transmisión | 100 m (par trenzado apantallado) |
Autonegotation modi | Auto |
Link through | Link Fault Pass Through |
Funcionalidad básica | Convertidor de medios Store-and-forward |
Conmutación MDI/MDI X | Auto-MDI(X) |
LEDs de señales | Activity, estado Link, 10/100 MBit/s |
Potencia de emisión mínima | ≥ -14 dBm ((9/125 µm) dinámico en el servicio Link (average)) |
---|---|
Potencia de emisión máxima | ≤ -8 dBm ((9/125 µm) dinámico en el servicio Link (average)) |
Sensibilidad de receptor mínima | -31 dBm (Dinámico en el servicio Link (average)) |
Límite de saturación óptico del receptor | -3 dBm (Dinámico en el servicio Link (average)) |
Longitud de onda | 1550 nm (Enviar) |
1310 nm (Recepción) | |
Longitud de transmisión, incl. reserva del sistema de 3 dB | 38 km (con F-E 9/125 0,36 dB/km) |
34 km (con F-E 9/125 0,4 dB/km) | |
28 km (con F-E 9/125 0,5 dB/km) | |
21 km (Con F-G 62,5/125 0,7 dB/km F 1000) | |
5,5 km (Con F-G 62,5/125 2,6 dB/km F 600) | |
21 km (Con F-G 50/125 0,7 dB/km F 1200) | |
9 km (Con F-G 50/125 1,6 dB/km F 800) | |
Medio de transmisión | Fibra de vidrio multimodo |
Fibra de vidrio unimodo | |
Tipo de conexión | SC Simplex |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
---|---|
Tipo de ensayo | Caída libre según IEC 60068-2-32 |
Resultado del ensayo | 1 m |
Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
Resultado del ensayo | 25g, duración 11 ms, impulso choque en forma semisinusoide |
Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Normas/especificaciones | EN 61000-4-2 |
Descarga en contacto | ± 6 kV (Severidad del ensayo 3) |
Descarga indirecta | ± 6 kV |
Normas/especificaciones | EN 61000-4-3 |
Gama de frecuencias | 80 MHz ... 3 GHz (Severidad del ensayo 3) |
Normas/especificaciones | EN 61000-4-4 |
Observación | Criterio B |
Normas/especificaciones | EN 61000-4-5 |
Señal | ± 1 kV (Línea de datos, asimétrico) |
Normas/especificaciones | EN 55032 |
EN 61000-4-6 | |
Gama de frecuencias | 0,15 MHz ... 80 MHz |
Denominación | Líneas de fuga y espacios de aire |
Normas/especificaciones | EN 60950-1 |
Separación galvánica | según IEEE 802.3 |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, EE.UU. / Canadá | cULus Listed UL 508 |
Class I, Zone 2, AEx nA IIC T4 | |
Class I, Zone 2, Ex nA IIC T4 Gc X | |
Class I, Div. 2, Groups A, B, C, D | |
Temperatura DNV GL | B |
Humedad DNV GL | A |
Vibración DNV GL | A |
DNV GL-EMC | B |
Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Homologación Construcción naval | DNV GL |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
