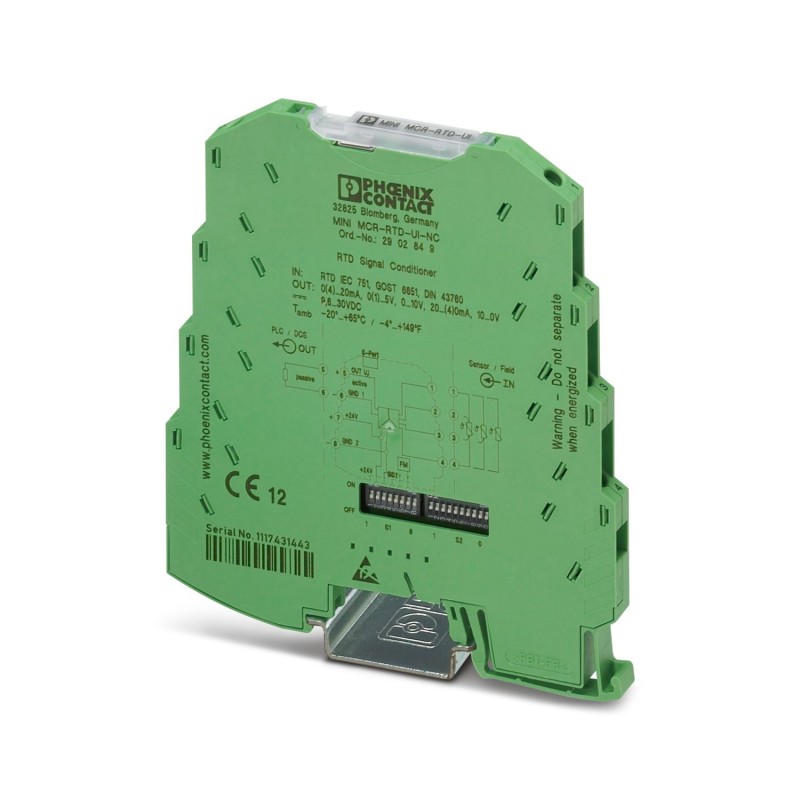

MINI MCR-RTD-UI-NC 2902849 PHOENIX CONTACT Convertidor de temperatura configurable para la conexión de termo..
MINI MCR-RTD-UI-NC
2902849
PHOENIX_CONTACT
Convertidor de temperatura configurable para la conexión de termorresistencias y transmisores de resistencia de 2, 3, 4 conductores. Configurable mediante interruptores DIP o con la funcionalidad ampliada por software. Conexión por tornillo, configuración estándar.
Sensores > Convertidor de temperatura
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Propiedades del artículo
| Tipo de producto | Convertidor de temperatura |
| Familia de productos | MINI Analog |
| Configuración | Conmutador DIP |
| Software | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 12 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades eléctricas
| Separación galvánica | Separación de 3 vías |
| Circuito de protección | Protección contra transitorios |
| Respuesta gradual (0-99 %) | 200 ms (2 hilos) |
| 500 ms (3 conductores) | |
| 500 ms (4 hilos) | |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Error de transmisión Potenciómetro de control | 2 Ω |
| Error de transmisión Termorresistencia | 0,1 % * 350 K / intervalo de medición ajustado; 0,1 % > 350 K (Pt / Ni) |
| 0,3 % * 200 K / intervalo de medición ajustado; 0,3 % > 200 K (Cu) | |
| Separación galvánica Entrada/salida/alimentación | |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba | 1,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento básico según IEC/EN 61010 |
| Alimentación | |
| Tensión de alimentación | 9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715) |
| Absorción de corriente típica | < 27 mA (con 24 V DC) |
| Consumo de potencia | ≤ 700 mW (con IOUT= 20 mA, 9,6 V DC, carga de 500 Ω) |
Datos de entrada
| Señal | |
| Número de entradas | 1 |
| Medición | |
| Número de entradas | 1 |
| Configurable/Programable | Sí |
| Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu |
| Margen de medición de temperatura | -200 °C ... 850 °C (Rango en función del tipo de sensor, rango ajustable libremente mediante software o de -150 °C a 850 °C en etapas mediante el conmutador DIP) |
| Rango de medición, temperatura | min. 50 K |
| Corriente para alimentación de sensores | aprox. 200 µA |
| Resistencia total de la línea máx. admisible | ≤ 25 Ω (según línea) |
| Margen de resistencia lineal | 0 Ω ... 4000 Ω (Alcance de medición mínimo: 10% del rango de medición elegido) |
| Tecnología de conexión | 2, 3, 4 conductores |
Datos de salida
| Señal: Tensión/corriente | |
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida tensión | 0 V ... 5 V |
| 1 V ... 5 V | |
| 0 V ... 10 V | |
| 10 V ... 0 V | |
| Señal de salida tensión máxima | aprox. 12,3 V |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Señal de salida corriente máxima | 24,6 mA |
| Carga/Carga de salida Salida de tensión | 10 kΩ |
| Carga/Carga de salida Salida de corriente | 500 Ω (con 20 mA) |
| Ripple | < 20 mVPP |
| < 20 mVPP(en 500 Ω) | |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 12 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 12 |
Interfaces
| Datos: Interfaz IFS | |
| Tipo de conexión | S-PORT |
Señalización
| Indicación de estado | LED (rojo) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 6,2 mm |
| Altura | 93,1 mm |
| Profundidad | 101,2 mm |
Datos del material
| Color | verde (RAL 6021) |
| Material carcasa | PBT |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA00002R0 |
| Datos DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibración | B |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Observación | Deben tomarse medidas de protección contra una descarga electrostática. |
| Campo electromagnético AF | |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 0,04 % |
| Transitorios rápidos (Burst) | |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 0,1 % |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Perturbaciones conducidas | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 0,02 % |
Normas y especificaciones
| Separación galvánica | Separación de 3 vías |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715. |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Rango de medición (EF001836) | -200 °C |
| Salida analógica 0 mA ... 20 mA (EF006808) | No |
| Salida analógica 4 mA ... 20 mA (EF006810) | No |
| Salida analógica 0 V ... 2 V (EF009886) | No |
| Salida analógica 0 V ... 5 V (EF009887) | Sí |
| Salida analógica 0 V… 10 V (EF006807) | Sí |
| Salida analógica 2 V ... 10 V (EF009888) | No |
| Con salida de conmutación (EF005225) | No |
| Apto para instalación en serie (EF001126) | Sí |
| Función de configuración integrada (EF003064) | Sí |
| Versión de CEM (EF001062) | Sí |
| Temperatura ambiente (EF002386) | 65 °C |
| Peso (EF000167) | 0.0937 kg |
