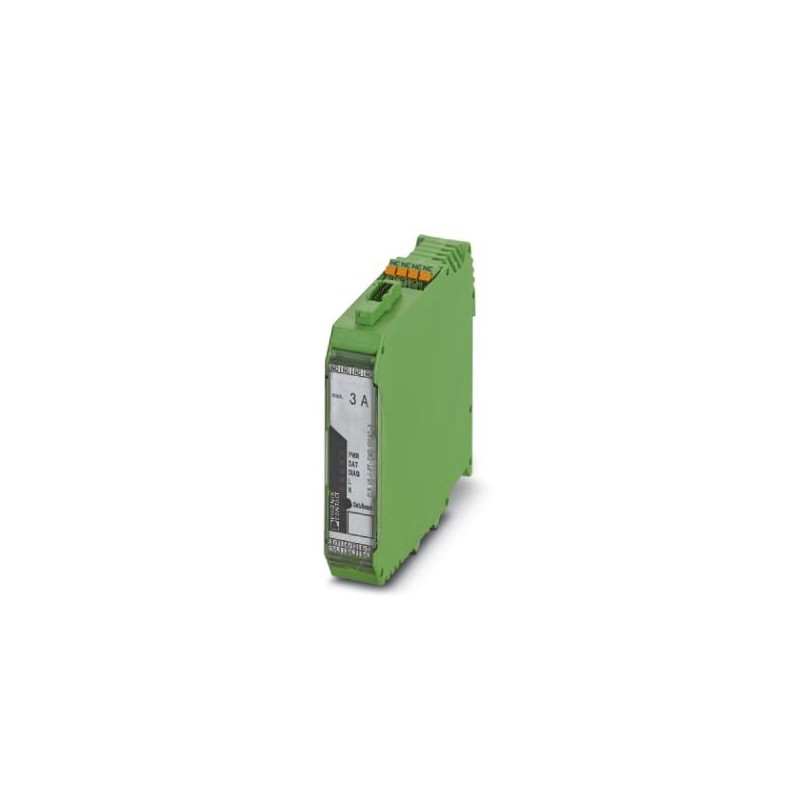

ELR H5-I-PT-SWD/500AC-3 2905074 PHOENIX CONTACT Controlador de arranque híbrido interconectable en redes par..
ELR H5-I-PT-SWD/500AC-3
2905074
PHOENIX_CONTACT
Controlador de arranque híbrido
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2905074 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7442 - |
| EAN | 4046356916813 |
| Peso por unidad (sin incluir el embalaje) | 289,000 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Observación
| Tipo de observación | Observación referente al funcionamiento |
|---|---|
| Observación | Si este aparato debe utilizarse en combinación con la placa de distribución de energía CrossPowerSystem, se precisa el soporte para equipos para fusible de 16 A (código de artículo: EM-CPS-DA-22,5F/16A; código de artículo: 1002668) para encajar el controlador de arranque híbrido en la placa de distribución de energía. |
Alimentación del equipo
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Margen de tensión de alimentación del sistema de control | 19,2 V DC ... 30 V DC |
| Corriente de alimentación de control de dimensionamiento IS | 60 mA |
| Denominación de la protección | Prot. contra sobretensiones |
| Prot. contra inversión de polaridad |
Datos de salida de la salida de carga
| Denominación Salida | Salida AC |
|---|---|
| Tensión asignada de funcionamiento Ue | 500 V AC |
| Margen de tensión de servicio | 42 V AC ... 550 V AC |
| Corriente de servicio de dimensionamiento Ie | 3 A (AC-51) |
| 3 A (AC-53a) | |
| Frecuencia de red | 50/60 Hz |
| Rango de corriente de carga | 180 mA ... 3 A (véase derating) |
| Línea característica de activación según IEC 60947-4-2 | Class 10 |
| Tiempo de enfriamiento | 20 min. (Para reset automático) |
| Corriente de fuga | 0 mA |
| Denominación de la protección | Prot. contra sobretensiones |
Generalidades
| Frecuencia de conmutación | ≤ 2 Hz (En función de la carga) |
|---|---|
| Posición para el montaje | Vertical (perfil horizontal, salida del motor abajo) |
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | Alineable (véase el derating para la separación) |
| Modo operativo | Tiempo de trabajo 100 % |
| Disipación máxima | 4,1 W |
| Potencia disipada mínima | 0,88 W |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado | LED amarillo |
| Indicación de errores | LED rojo |
Datos de conexión lado de entrada
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Circuito de carga |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -5 °C ... 55 °C (observar derating) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Índice de protección | IP20 |
Datos UL
| SCCR | 100 kA (480 V AC (fusible 30 A clase CC / 30 A clase J (High-Fault))) |
|---|---|
| 5 kA (480 V AC (fusible 20 A RK5 (Standard-Fault))) | |
| FLA | 3 A (480 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
| Horsepower ratings | 0,5 hp (120 V AC / 208 V AC) |
| 1,5 hp (277 V AC / 480 V AC) |
Propiedades de aislamiento
| Tensión de aislamiento de dimensionamiento | 550 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Denominación | Propiedades de aislamiento entre la tensión de entrada de control, la tensión de alimentación de control y el circuito auxiliar al circuito principal |
| Aislamiento | Separación segura (IEC 60947-1) |
| Denominación | Propiedades de aislamiento entre la tensión de entrada de control y la tensión de alimentación de control al circuito auxiliar |
| Aislamiento | Separación segura (IEC 60947-1) con circuito auxiliar ≤ 300 V AC |
| Separación segura (EN 50178) con circuito auxiliar ≤ 300 V AC |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | IEC 60947-1 |
| EN 60947-4-2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027024002eCl@ss 5.127024000eCl@ss 6.027024000eCl@ss 7.027024002eCl@ss 8.027024002eCl@ss 9.027370905
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905074-ELR H5-I-PT-SWD/500AC-3 | 127 Kbytes |
|
