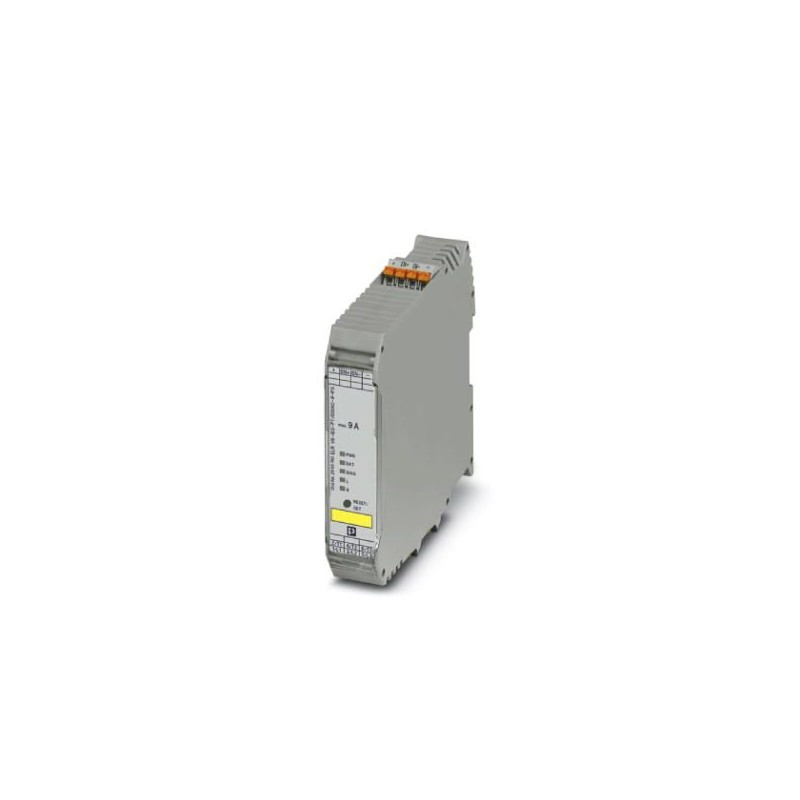

ELR H5-IES-PT/500AC-9-IFS 2905140 PHOENIX CONTACT Controlador de arranque híbrido interconectable en redes p..
ELR H5-IES-PT/500AC-9-IFS
2905140
PHOENIX_CONTACT
Controlador de arranque híbrido interconectable en redes para invertir motores 3~ AC hasta 500 V AC y corriente de salida de 9 A, con desconexión por sobrecarga ajustable, función de parada de emergencia hasta SIL 3 / PL e y conexión push-in, conector de bus para carril adjunto.
Componentes industriales de baja tensión > Combinación de arrancador de motor/motor de arranque
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2905140 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7434 - |
| Página del catálogo | Página 20 (C_5_2017) |
| EAN | 4046356920483 |
| Peso por unidad (sin incluir el embalaje) | 282,700 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Alimentación del equipo
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Margen de tensión de alimentación del sistema de control | 19,2 V DC ... 30 V DC |
| Corriente de alimentación de control de dimensionamiento IS | 60 mA |
| Denominación de la protección | Prot. contra sobretensiones |
| Prot. contra inversión de polaridad |
Datos de entrada
| Denominación Entrada | Entrada Enable |
|---|---|
| Observación | La entrada Enable es compatible con señales con apagado de pantalla (señales de salida de semiconductor con impulso de prueba de máx. 3 ms de duración), Se toleran impulsos de encendido de pantalla de máx. 4 ms sin que afecte a la función de seguridad. |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Rango de tensión de accionamiento | 19,2 V DC ... 30 V DC |
| Corriente de accionamiento de dimensionamiento IC | 7 mA |
| Umbral de conmutación | 9,6 V (Señal "0") |
| 19,2 V (Señal "1") | |
| Nivel de conmutación | < 5 V DC (para parada de emergencia) |
| Tiempo de desconexión típico | < 30 ms |
| Denominación de la protección | Prot. contra inversión de polaridad |
Datos de salida de la salida de carga
| Denominación Salida | Salida AC |
|---|---|
| Tensión asignada de funcionamiento Ue | 500 V AC |
| Margen de tensión de servicio | 42 V AC ... 550 V AC |
| Corriente de servicio de dimensionamiento Ie | 9 A (AC-51) |
| 7 A (AC-53a) | |
| Frecuencia de red | 50/60 Hz |
| Rango de corriente de carga | 1,5 A ... 9 A (véase derating) |
| Línea característica de activación según IEC 60947-4-2 | Clase 10A |
| Tiempo de enfriamiento | 20 min. (Para reset automático) |
| Corriente de fuga | 0 mA |
| Denominación de la protección | Prot. contra sobretensiones |
Generalidades
| Frecuencia de conmutación | ≤ 2 Hz (En función de la carga) |
|---|---|
| Posición para el montaje | Vertical (perfil horizontal, salida del motor abajo) |
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | Alineable (véase el derating para la separación) |
| Modo operativo | Tiempo de trabajo 100 % |
| Disipación máxima | 7 W |
| Potencia disipada mínima | 0,88 W |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado | LED amarillo |
| Indicación de errores | LED rojo |
Datos de conexión lado de entrada
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Circuito de carga |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -5 °C ... 60 °C (observar derating) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Índice de protección | IP20 |
Datos UL
| SCCR | 100 kA (480 V AC (fusible 30 A clase CC / 30 A clase J (High-Fault))) |
|---|---|
| 5 kA (480 V AC (fusible 20 A RK5 (Standard-Fault))) | |
| FLA | 7,6 A (480 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
| Horsepower ratings | 2 hp (120 V AC / 208 V AC) |
| 5 hp (277 V AC / 480 V AC) |
Propiedades de aislamiento
| Tensión de aislamiento de dimensionamiento | 550 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Denominación | Propiedades de aislamiento entre la tensión de entrada de control, la tensión de alimentación de control y el circuito auxiliar al circuito principal |
| Aislamiento | Separación segura (IEC 60947-1) |
| Denominación | Propiedades de aislamiento entre la tensión de entrada de control y la tensión de alimentación de control al circuito auxiliar |
| Aislamiento | Separación segura (IEC 60947-1) con circuito auxiliar ≤ 300 V AC |
| Separación segura (EN 50178) con circuito auxiliar ≤ 300 V AC |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | IEC 60947-1 |
| EN 60947-4-2 | |
| IEC 61508 | |
| ISO 13849 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Homologaciones / Conformidades
| Safety Integrity Level según IEC 61508 | ≤ 3 (Desconexión segura) |
|---|---|
| 2 (Protección del motor) | |
| Categoría según ISO 13849 | ≤ 3 (Desconexión segura) |
| Nivel de rendimiento según ISO 13849 | e (Desconexión segura) |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] | |
| Certificado de examen de tipo CE | PTB 15 ATEX 3000 |
| Certificado UL | NLDX.E228652 |
| NRNT.E172140 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027024002eCl@ss 5.127024000eCl@ss 6.027024000eCl@ss 7.027024002eCl@ss 8.027024002eCl@ss 9.027370905
| Característica | Valor |
|---|---|
| Tipo de arrancador de motor (EF009598) | Motor de arranque de inversión |
| Con liberación de cortocircuito (EF006691) | No |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Corriente nominal de funcionamiento Ie (EF001443) | 9 A |
| Intensidad asignada de empleo con AC-3, 400 V (EF009602) | 9 A |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1.5 A |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Protección contra sobrecargas, termocompensada (EF009604) | No |
| Clase de disparo (EF006668) | CLASSE 10 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de abrazadera con resorte |
| Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | Conexión de abrazadera con resorte |
| Montaje en carril posible (EF003972) | Sí |
| Número de puestos de mando (EF001372) | 0 |
| Apto para parada de emergencia (EF001433) | Sí |
| Reinicio externo posible (EF003426) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 107.5 mm |
| Profundidad (EF000049) | 114 mm |
