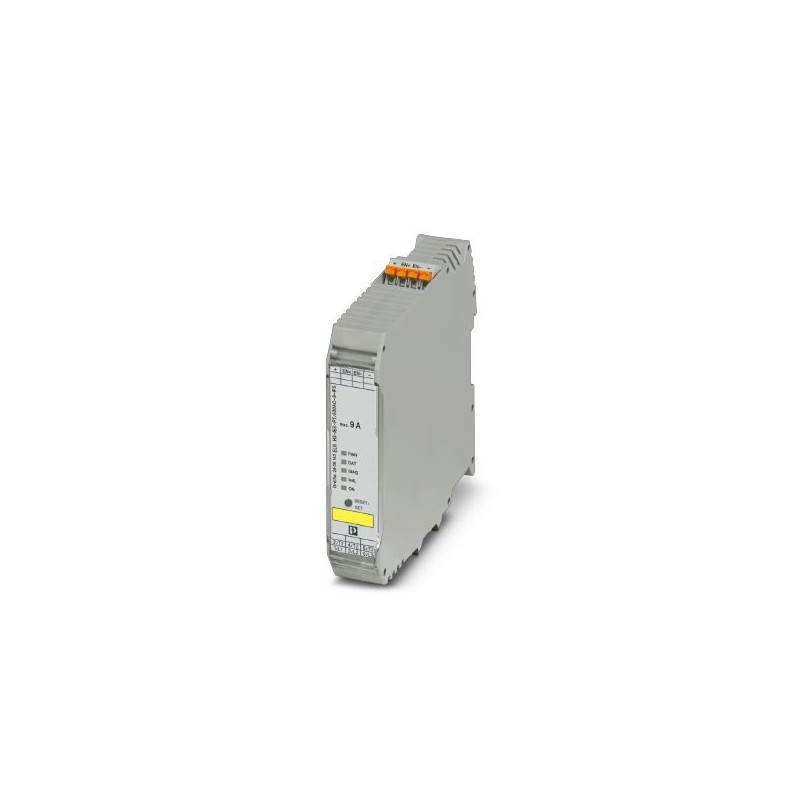

ELR H3-IES-PT/500AC-9-IFS
2905143
PHOENIX_CONTACT
1
Controlador de arranque híbrido interconectable en redes para arrancar motores 3~ AC hasta 500 V AC, corriente de salida: 9 A, función de parada de emergencia, desconexión por sobrecarga ajustable y conexión push-in, conector de bus para carril adjunto.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2905143 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CK7433 - |
Página del catálogo | Página 26 (C_5_2017) |
EAN | 4046356920353 |
Peso por unidad (sin incluir el embalaje) | 282,700 g |
Número de tarifa arancelaria | 85371098 |
País de origen | DE (Alemania) |
Tensión de alimentación asignada del circuito de control US | 24 V DC |
---|---|
Margen de tensión de alimentación del sistema de control | 19,2 V DC ... 30 V DC |
Corriente de alimentación de control de dimensionamiento IS | 60 mA |
Denominación de la protección | Prot. contra sobretensiones |
Prot. contra inversión de polaridad |
Denominación Entrada | Entrada Enable |
---|---|
Observación | La entrada Enable es compatible con señales con apagado de pantalla (señales de salida de semiconductor con impulso de prueba de máx. 3 ms de duración), Se toleran impulsos de encendido de pantalla de máx. 4 ms sin que afecte a la función de seguridad. |
Tensión de accionamiento de dimensionamiento UC | 24 V DC |
Rango de tensión de accionamiento | 19,2 V DC ... 30 V DC |
Corriente de accionamiento de dimensionamiento IC | 7 mA |
Umbral de conmutación | 9,6 V (Señal "0") |
19,2 V (Señal "1") | |
Nivel de conmutación | < 5 V DC (para parada de emergencia) |
Tiempo de desconexión típico | < 30 ms |
Denominación de la protección | Prot. contra inversión de polaridad |
Denominación Salida | Salida AC |
---|---|
Tensión asignada de funcionamiento Ue | 500 V AC |
Margen de tensión de servicio | 42 V AC ... 550 V AC |
Corriente de servicio de dimensionamiento Ie | 9 A (AC-51) |
7 A (AC-53a) | |
Frecuencia de red | 50/60 Hz |
Rango de corriente de carga | 1,5 A ... 9 A (véase derating) |
Línea característica de activación según IEC 60947-4-2 | Clase 10A |
Tiempo de enfriamiento | 20 min. (Para reset automático) |
Corriente de fuga | 0 mA |
Denominación de la protección | Prot. contra sobretensiones |
Frecuencia de conmutación | ≤ 2 Hz (En función de la carga) |
---|---|
Posición para el montaje | Vertical (perfil horizontal, salida del motor abajo) |
Tipo de montaje | Montaje sobre carril |
Indicaciones de montaje | Alineable (véase el derating para la separación) |
Modo operativo | Tiempo de trabajo 100 % |
Disipación máxima | 7 W |
Potencia disipada mínima | 0,88 W |
Indicación de la tensión de servicio | LED verde |
Indicación de estado | LED amarillo |
Indicación de errores | LED rojo |
Denominación Conexión | Circuito de mando |
---|---|
Tipo de conexión | Conexión push-in |
Longitud a desaislar | 10 mm |
Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 14 |
Denominación Conexión | Circuito de carga |
---|---|
Tipo de conexión | Conexión push-in |
Longitud a desaislar | 10 mm |
Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 14 |
Temperatura ambiente (servicio) | -5 °C ... 60 °C (observar derating) |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Índice de protección | IP20 |
SCCR | 100 kA (480 V AC (fusible 30 A clase CC / 30 A clase J (High-Fault))) |
---|---|
5 kA (480 V AC (fusible 20 A RK5 (Standard-Fault))) | |
FLA | 7,6 A (480 V AC) |
Group installation | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded) | |
Category code | NLDX / NRNT |
Horsepower ratings | 2 hp (120 V AC / 208 V AC) |
5 hp (277 V AC / 480 V AC) |
Tensión de aislamiento de dimensionamiento | 550 V |
---|---|
Tensión transitoria de dimensionamiento | 6 kV |
Categoría de sobretensiones | III |
Grado de polución | 2 |
Denominación | Propiedades de aislamiento entre la tensión de entrada de control, la tensión de alimentación de control y el circuito auxiliar al circuito principal |
Aislamiento | Separación segura (IEC 60947-1) |
Denominación | Propiedades de aislamiento entre la tensión de entrada de control y la tensión de alimentación de control al circuito auxiliar |
Aislamiento | Separación segura (IEC 60947-1) con circuito auxiliar ≤ 300 V AC |
Separación segura (EN 50178) con circuito auxiliar ≤ 300 V AC |
Denominación | Normas / especificaciones |
---|---|
Normas/especificaciones | IEC 60947-1 |
EN 60947-4-2 | |
IEC 61508 | |
ISO 13849 | |
ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
II (2) D [Ex t] [Ex p] |
Safety Integrity Level según IEC 61508 | ≤ 3 (Desconexión segura) |
---|---|
2 (Protección del motor) | |
Categoría según ISO 13849 | ≤ 3 (Desconexión segura) |
Nivel de rendimiento según ISO 13849 | e (Desconexión segura) |
ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
II (2) D [Ex t] [Ex p] | |
Certificado de examen de tipo CE | PTB 15 ATEX 3000 |
Certificado UL | NLDX.E228652 |
NRNT.E172140 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
