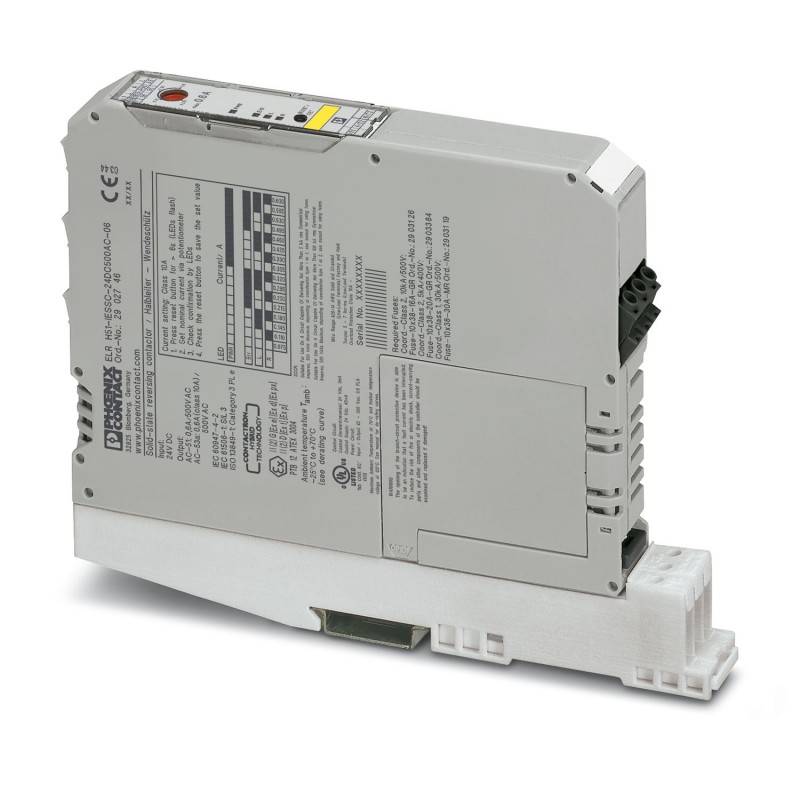

ELR H51-0.6-DIN-RAIL-SET 2902952 PHOENIX CONTACT Paquete completo compuesto por ELR H51-IESSC-24DC500AC-06 y..
ELR H51-0.6-DIN-RAIL-SET
2902952
PHOENIX_CONTACT
Paquete completo compuesto por ELR H51-IESSC-24DC500AC-06 y ADAPTADOR EM-RD para el montaje en carriles simétricos de 35 mm.
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Arrancador de motor híbrido |
| Familia de productos | CONTACTRON |
| Modo operativo | Tiempo de trabajo 100 % |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
Propiedades eléctricas
| Número de fases | 3 |
| Tipo de arrancador de motor | Arrancador inversor |
| Frecuencia de conmutación | ≤ 2 Hz (En función de la carga) |
| Potencia disipada máxima con condición nominal | 1,7 W |
| Frecuencia de conmutación | ≤ 2 Hz (En función de la carga) |
| Disipación máxima | 2,5 W |
| Potencia disipada mínima | 0,88 W |
| Tipo de calificación | 2 |
| Alimentación | |
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
| Margen de tensión de alimentación del sistema de control | 19,2 V DC ... 30 V DC |
| Corriente de alimentación de control de dimensionamiento IS | 40 mA |
| Circuito de protección | Prot. contra sobretensiones |
| Prot. contra inversión de polaridad; Diodo contra inversión de polaridad en paralelo | |
| Propiedades de aislamiento | |
| Tensión de aislamiento de dimensionamiento | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Propiedades de aislamiento entre la tensión de entrada de control, la tensión de alimentación de control y el circuito auxiliar al circuito principal | Separación segura (IEC 60947-1) con tensión de servicio ≤ 300 V AC |
| Separación segura (EN 50178) con tensión de servicio ≤ 300 V AC | |
| Aislamiento básico (IEC 60947-1) con tensión de servicio de 300 V AC ... 500 V AC | |
| Separación segura (EN 50178) con tensión de servicio 300 ... 500 V AC | |
| Propiedades de aislamiento entre la tensión de entrada de control y la tensión de alimentación de control al circuito auxiliar | Separación segura (IEC 60947-1) con circuito auxiliar ≤ 300 V AC |
| Separación segura (EN 50178) con circuito auxiliar ≤ 300 V AC | |
Datos de entrada
| Control | |
| Denominación Entrada | Entrada de mando derecha/izquierda |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Rango de tensión de accionamiento | 19,2 V DC ... 30 V DC |
| Corriente de accionamiento de dimensionamiento IC | 5 mA |
| Umbral de conmutación | 9,6 V (Señal "0") |
| 19,2 V (Señal "1") | |
| Nivel de conmutación | < 5 V DC (para parada de emergencia) |
| Tiempo de desconexión típico | < 30 ms |
Datos de salida
| Salida AC | |
| Tensión asignada de funcionamiento Ue | 500 V AC |
| Margen de tensión de servicio | 42 V AC ... 550 V AC |
| Frecuencia de red | 50/60 Hz |
| Rango de corriente de carga | 75 mA ... 600 mA (véase derating) |
| Línea característica de activación según IEC 60947-4-2 | Clase 10A |
| Tiempo de enfriamiento | 20 min. (Para reset automático) |
| Corriente de fuga | 0 mA |
| Circuito de protección | Prot. contra sobretensiones; Varistor |
| Protección contra cortocircuito; Fusible | |
| Salida de realimentación | |
| Observación | Realimentación: Contacto conmutado, contacto de señal sin potencial |
| Tipo de conmutación del contacto | 1 conmutador |
| Capacidad de ruptura según IEC 60947-5-1 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) | |
Datos de conexión
| Circuito de mando | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Circuito de carga | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
Señalización
| Indicación de estado | LED (amarillo) |
| Indicación de la tensión de servicio | LED verde |
| Indicación de errores | LED rojo |
Dimensiones
| Anchura | 22,5 mm |
| Altura | 185 mm |
| Profundidad | 142,6 mm |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
Homologaciones
| ATEX | |
| Marcado | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] | |
| Certificado | PTB 07 ATEX 3145 |
| Homologación UL | |
| Certificado | NLDX.E228652 |
| Safety Integrity Level (SIL, IEC 61508) | |
| Marcado | ≤ 3 |
| Observación | Desconexión segura |
| Safety Integrity Level (SIL, IEC 61508) | |
| Marcado | 2 |
| Observación | Protección del motor |
| Performance Level (ISO 13849) | |
| Marcado | e |
| Observación | Desconexión segura |
| Categoría (ISO 13849) | |
| Marcado | 3 |
| Observación | Desconexión segura |
| Datos UL | |
| SCCR | 100 kA (480 V AC (fusible 30 A clase CC / 30 A clase J (High-Fault))) |
| 5 kA (480 V AC (fusible 20 A RK5 (Standard-Fault))) | |
| FLA | 0,6 A (480 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
Normas y especificaciones
| Normas / especificaciones | |
| Normas/especificaciones | IEC 60947-1 |
| EN 60947-4-2 | |
| IEC 61508 | |
| ISO 13849 | |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineable (véase el derating para la separación) |
| Posición para el montaje | Vertical (perfil horizontal, salida del motor abajo) |
