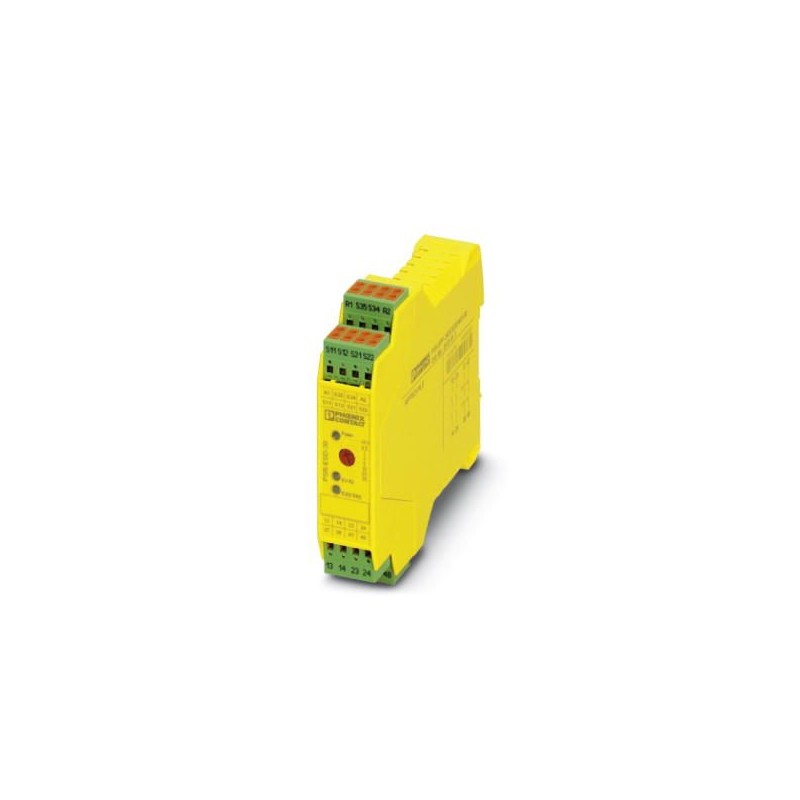

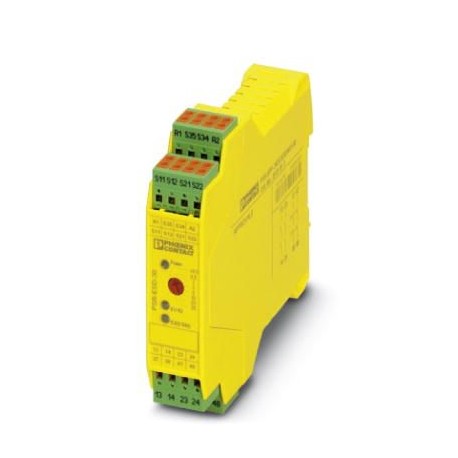

PSR-SPP- 24DC/ESD/4X1/30
2981813
PHOENIX_CONTACT
1
Relé de seguridad para control parada de emerg. y puerta protec. hasta SIL 3 o cat. 4, PL e según EN ISO 13849, activación automática o manual, 2 contactos abiertos con retardo desconexión 0,1 s ... 30 s, borne de resorte enchufables.
Relé de seguridad para la supervisión de paro de emergencia y puertas de seguridad hasta SIL 3 o cat. 4, PLe según EN ISO 13849, activación automática o manual, 2 contactos NA con retardo de desconexión de 0,1 s ... 30 s, borna push-in enchufable
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2981813 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DNA131 - |
Página del catálogo | Página 261 (C_6_2017) |
EAN | 4046356117265 |
Peso por unidad (sin incluir el embalaje) | 166,880 g |
Número de tarifa arancelaria | 85371098 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Temperatura ambiente (servicio) | -20 °C ... 45 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
Altura de fijación | ≤ 2000 m (a través de NN) |
Tensión de alimentación asignada del circuito de control US | |
---|---|
Tensión nominal de entrada UN | 24 V DC |
Margen de tensión de entrada referido a UN | 0,85 ... 1,1 |
Corriente de entrada típica con UN | 75 mA DC |
Tensión en el circuito de entrada, de arranque y de retorno | aprox. 24 V DC |
Tiempo de reacción típico | 150 ms (monitorizado / manual y autoarranque) |
Tiempo típico de apertura | 20 ms (Contactos no retardados) |
100 ms (Contactos retardados) | |
Margen de tiempo de apertura típico | 0,1 s ... 30 s |
Tiempo de recuperación | 330 ms (Rearranque) |
1 s (Momento de conexión) | |
Indicación de la tensión de servicio | LED verde |
Indicación de estado | LED K1/K2 y K3(t)/K4(t), verde |
Circuito de protección | Diodo supresor, 33 V DC |
Resistencia total de la línea máx. admisible | 50 Ω (Circuitos de entrada y de reset con UN) |
Tipo de contacto | 4 circuitos de disparo |
---|---|
Material del contacto | AgSnO2 |
Tensión de conmutación máxima | 250 V AC/DC |
Tensión mínima de activación | 15 V AC/DC |
Corriente constante límite | 6 A (contacto abierto) |
Corriente de conexión máxima | 6 A |
Corriente mínima de cierre | 25 mA |
Cuadr. Corriente suma | 120 A2(véase derating) |
Potencia de ruptura (carga óhmica) máxima | 144 W (24 V DC, t = 0 ms) |
288 W (48 V DC, t = 0 ms) | |
90 W (110 V DC, t = 0 ms) | |
88 W (220 V DC, t = 0 ms) | |
1500 VA (250 V AC, τ = 0 ms) | |
Potencia de ruptura (carga inductiva) máxima | 42 W (24 V DC, τ = 40 ms) |
33 W (48 V DC, τ = 40 ms) | |
25 W (110 V DC, τ = 40 ms) | |
23 W (220 V DC, τ = 40 ms) | |
Potencia de ruptura mínima | 0,4 W |
Vida útil mecánica | aprox.107periodicidades de cambio de estado |
Capacidad de ruptura (360 operaciones por hora) | Bajo demanda |
Fusible de salida | 10 A gL/gG NEOZED (contacto abierto) |
Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
---|---|
Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
Peso neto | 166,88 g |
Posición para el montaje | discrecional |
Tipo de montaje | Montaje sobre carril |
Índice de protección | IP20 |
IP54 | |
Grado de protección mínimo del lugar de montaje | IP54 |
Tipo de conexión | Conexión por resorte |
---|---|
enchufable | sí |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 1,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 1,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 16 |
Longitud a desaislar | 8 mm |
Categoría de parada | 0 |
---|---|
1 | |
Safety Integrity Level (SIL) | 3 |
Denominación | EN ISO 13849 |
Performance Level (PL) | e |
Categoría | 4 |
Safety Integrity Level Claim Limit (SIL CL) | 3 |
Denominación | Líneas de fuga y espacios de aire entre los circuitos |
---|---|
Normas/especificaciones | DIN EN 60947-1 |
Tensión de aislamiento de dimensionamiento | 250 V |
Tensión transitoria de dimensionamiento / aislamiento | 4 kV / aislamiento de base |
Grado de polución | 2 |
Categoría de sobretensiones | II |
Choque | 15g |
Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
Sin sustancias peligrosas por encima de los umbrales |
