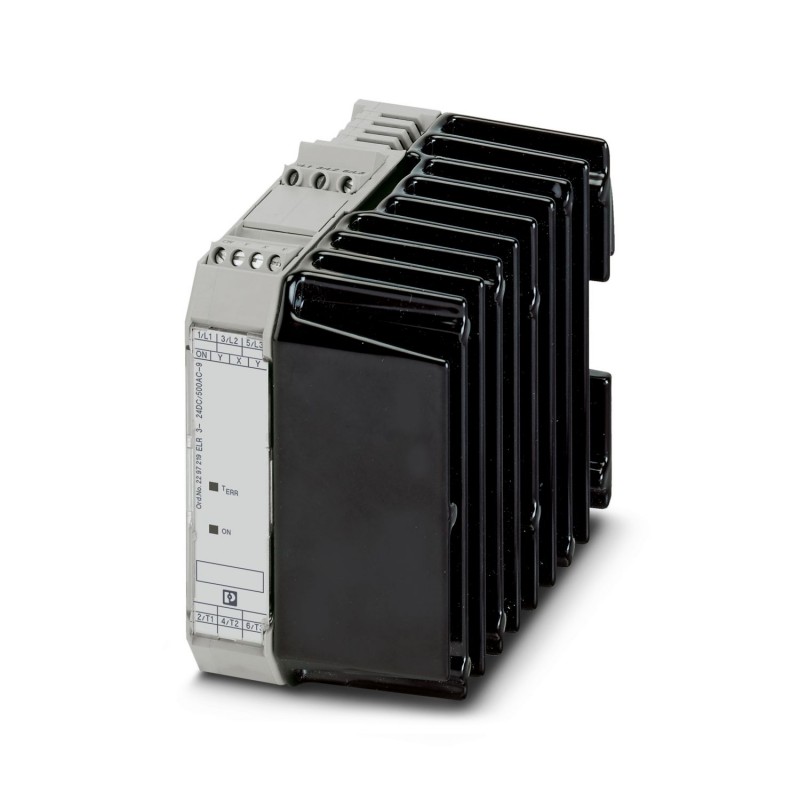

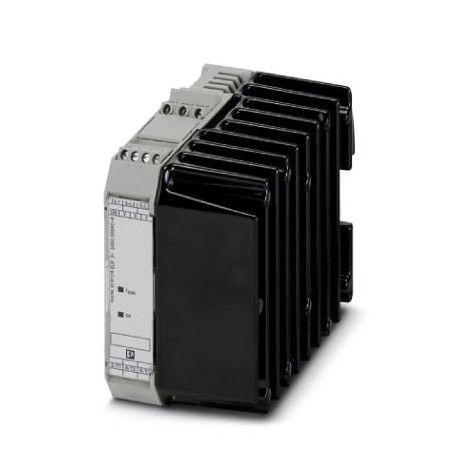

ELR 3- 24DC/500AC- 9 2297219 PHOENIX CONTACT Contactor semiconductor trifásico con entrada de 24 V DC, corri..
ELR 3- 24DC/500AC- 9
2297219
PHOENIX_CONTACT
Contactor semiconductor trifásico con entrada de 24 V DC, corriente de salida de 9 A, interruptor a tensión nula, opcionalmente con fusible térmico
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Contactor semiconductor |
| Modo operativo | Tiempo de trabajo 100 % |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Número de fases | 3 |
| Frecuencia de conmutación | ≤ 10 Hz |
| Tensión de prueba (Entrada/salida) | 5 kVeff(50 Hz, 60 s) |
| Frecuencia de conmutación | ≤ 10 Hz |
| Propiedades de aislamiento | |
| Tensión de aislamiento de dimensionamiento | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Propiedades de aislamiento entre la tensión de entrada de control y el circuito principal | Aislamiento básico |
| Control | |
| Denominación Entrada | Entrada de mando derecha/izquierda |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Rango de tensión de accionamiento | 19,2 V DC ... 30 V DC |
| Margen de tensión referente a UC | 0,8 ... 1,25 |
| 0,8 ... 1,25 | |
| Corriente de accionamiento de dimensionamiento IC | 8,3 mA |
| Umbral de conmutación | 9,6 V (Señal "0") |
| 19,2 V (Señal "1") | |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo supresor |
| Prot. contra sobretensiones | |
| Indicación de errores | LED rojo |
| Indicación de estado | LED (amarillo) |
| Salida AC | |
| Tensión asignada de funcionamiento Ue | 500 V AC |
| Margen de tensión de servicio | 48 V AC ... 575 V AC |
| Corriente de servicio de dimensionamiento a AC-51 | 9 A |
| Corriente de servicio de dimensionamiento a AC-53a | 9 A |
| Tensión inversa de punta | 1200 V |
| Frecuencia de red | 40 Hz ... 100 Hz |
| Rango de corriente de carga | 100 mA ... 9 A (véase derating) |
| Corriente de fuga | 6 mA |
| Tensión residual | < 1,5 V |
| Corriente transitoria | 300 A (t = 10 ms) |
| Integral de carga límite | 580 A2s |
| Circuito de protección | Módulo RCV |
| Limitación de sobretensiones | > 575 V AC |
| Circuito de mando | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Circuito de carga | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Indicación de estado | LED (amarillo) |
| Indicación de errores | LED rojo |
| Anchura | 67,5 mm |
| Altura | 99 mm |
| Profundidad | 114,5 mm |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Homologación UL | |
| Certificado | NMFT.E323771 |
| NRNT.E172140 | |
| Datos UL | |
| SCCR | 5 kA (20 A RK5 (standard fault) fuse) |
| FLA | 2 A (at 500 V, AC Resistance) |
| 2 A (at 500 V, AC General USE) | |
| 2 A (at 500 V, AC Resistance Air Heating) | |
| Normas / especificaciones | |
| Normas/especificaciones | DIN EN 50178 |
| EN 60947 | |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineable con separación = 20 mm |
| Posición para el montaje | vertical (carril horizontal) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2297219-ELR 3- 24DC/500AC- 9 | 118 Kbytes |
|
