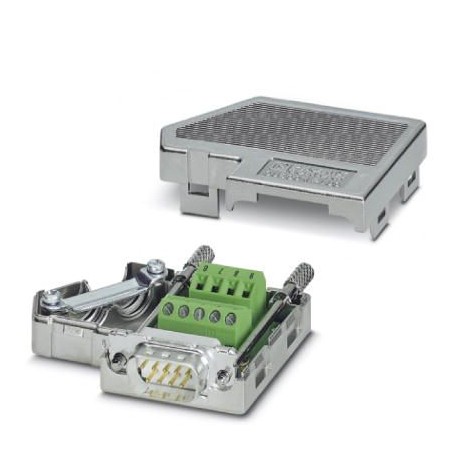

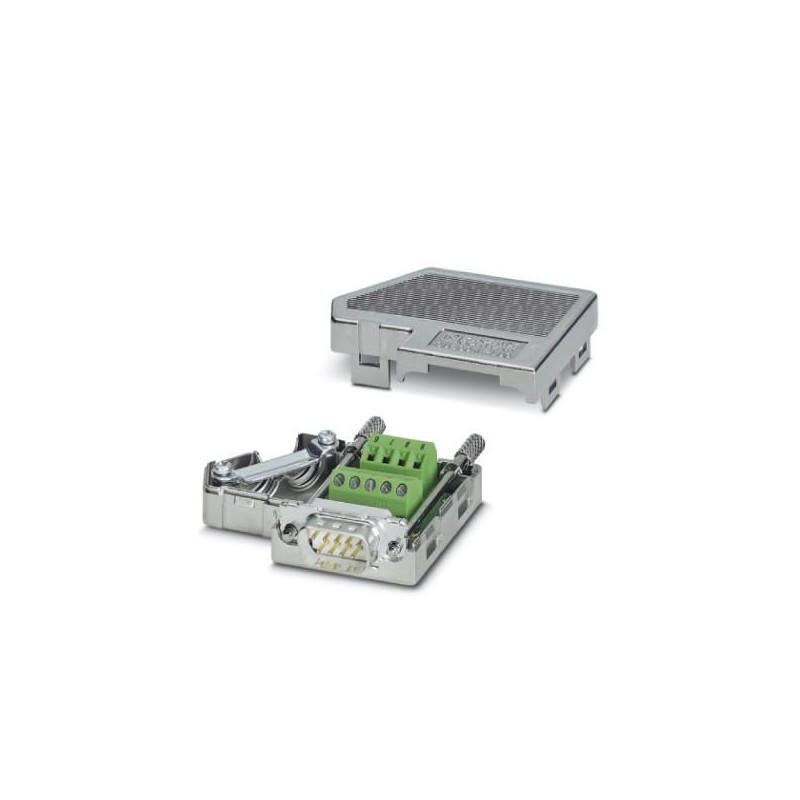

SUBCON-PLUS 9/M 2744018 PHOENIX CONTACT Conector D-SUB, 9 polos, conector macho, dos entradas de cables bajo..
SUBCON-PLUS 9/M
2744018
PHOENIX_CONTACT
Conector D-SUB, 9 polos, conector macho, dos entradas de cables bajo 35º, modelo universal para todos los sistemas, ocupación de pins: 1, 2, 3, 4, 5, 6, 7, 8, 9 en un borne de conexión por tornillo respectivamente
Material de instalación de redes de telecomunicación DNT / FNT > Conector D-sub
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2744018 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC521 - |
| Página del catálogo | Página 378 (C_6_2017) |
| EAN | 4017918888817 |
| Peso por unidad (sin incluir el embalaje) | 73,400 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Diámetro de cable máx. | 10 mm |
|---|---|
| Diámetro de cable mín. | 6 mm |
| Anchura | 16 mm |
| Altura | 44 mm |
| Longitud | 60 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 75 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 80 °C |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
Generalidades
| Tensión nominal UN | 50 V DC |
|---|---|
| Corriente nominal IN | 100 mA |
| Sistema bus | RS-485 |
| Señal | RS-485 |
| Ciclos de enchufe | > 200 |
| Tornillos de fijación SUBCON | 4-40 UNC |
| Par de apriete | 0,4 Nm |
| Material carcasa | ABS, metalizadas |
| Ocupación de pins | todas 1:1 |
| MTTF | 6706 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 1817 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 155 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) |
Datos de conexión
| Conexión | Conexión enchufable D-SUB |
|---|---|
| Número de polos | 9 |
| Tipo de conexión | Conector macho D-SUB |
| Par de apriete | 0,4 Nm |
| Conexión | Conexión para tarjeta |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1 mm² |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 18 |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 5 mm |
| Par de apriete | 0,4 Nm |
Normas y especificaciones
| Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 9 |
| Estilo de contacto (EF001587) | Macho |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2744018-SUBCON-PLUS 9/M | 225 Kbytes |
|
