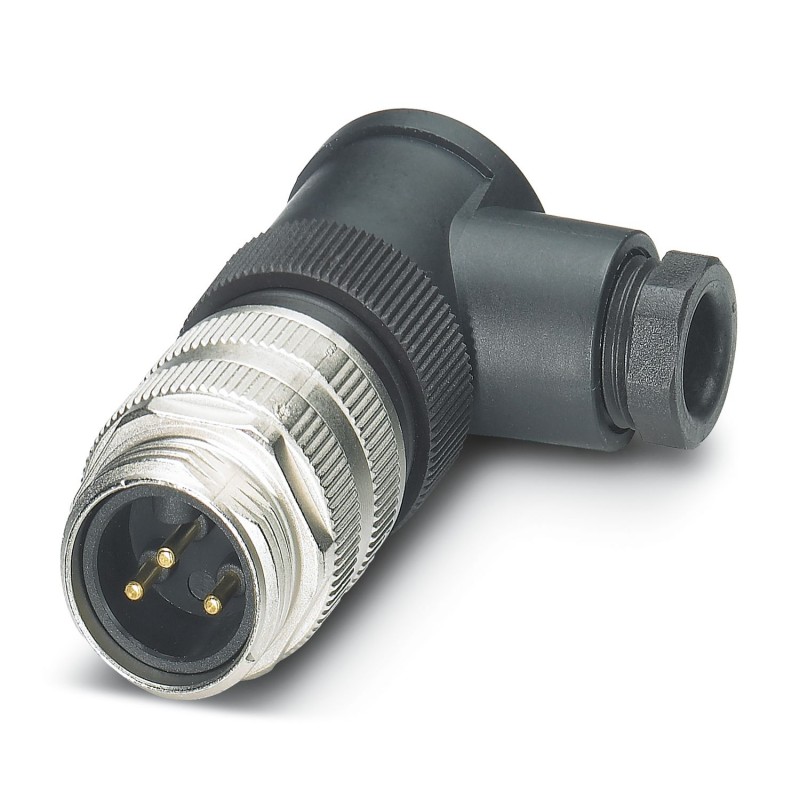

SACC-MINMR-3CON-PG 9 1521465 PHOENIX CONTACT Conector, Universal, 3-polos, Conector macho acodado 7/8 -16UNF..
SACC-MINMR-3CON-PG 9
1521465
PHOENIX_CONTACT
Conector, Universal, 3-polos, Conector macho acodado 7/8 -16UNF, codificación: A, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg9, diámetro exterior del cable 6 mm ... 8 mm, Contacto 1 en avance
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
| El esquema de polos es giratorio para salida de cables en paso de 45° |
| Tipo de producto | Conector circular (lado del cable) |
| Tipo de sensor | Universal |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Salida de cables | acodado |
| Prensaestopas Pg | Pg9 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Longitud | 65,5 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 6 mm ... 8 mm |
| Carcasa | |
| Diámetro de la caja | 28 mm |
| Clase de inflamabilidad según UL 94 | HB |
| Material cuerpo de agarre | PBT |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PUR/PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conexión | 0,34 mm² ... 1,5 mm² (sin puntera) |
| 0,34 mm² ... 1,5 mm² (con puntera) | |
| 0,34 mm² ... 1,5 mm² (rígido) | |
| Sección de conexión AWG | 22 ... 16 (sin puntera) |
| 22 ... 16 (con puntera) | |
| Longitud a desaislar del conductor individual | 7 mm |
| Par de apriete | 0,8 Nm (Conec. enchuf. 7/8‘‘) |
| 0,4 Nm (Bornes de tornillo) | |
| 0,8 Nm ... 1 Nm (Tornillo de apriete) | |
| Tensión transitoria de dimensionamiento | 4 kV |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 300 V AC |
| 300 V DC | |
| Corriente nominal IN | 12 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | acodado |
| Tipo de rosca cabecera | 7/8"-16UNF |
| Codificación | A |
| Tipo de señal/categoría | Universal |
| Longitud pelado de conductores individuales | 7 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1521465-SACC-MINMR-3CON-PG 9 | 141 Kbytes |
|
