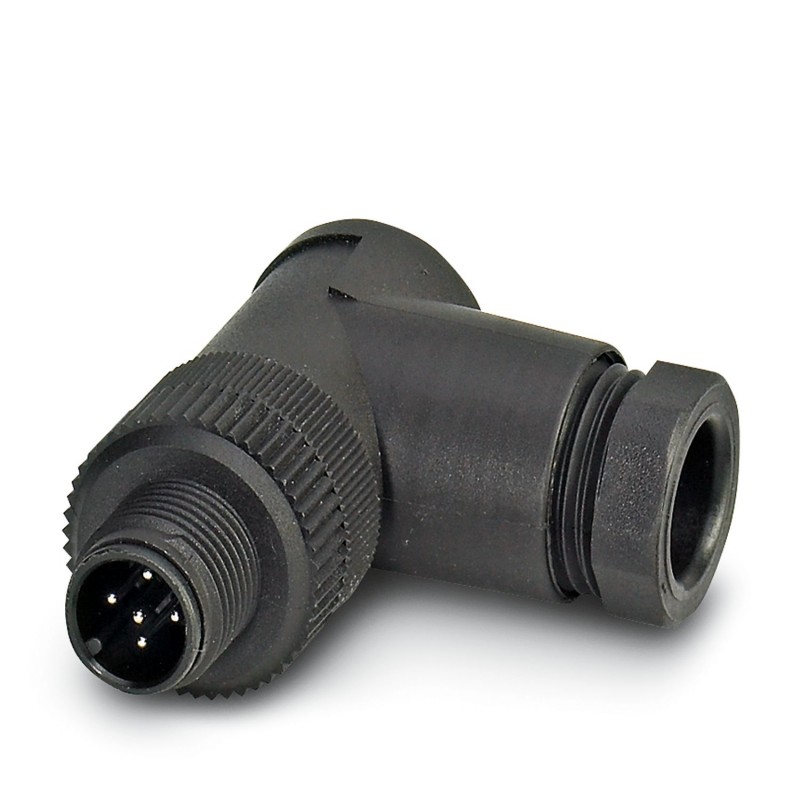

SACC-M12MR-5CON-PG9 1513431 PHOENIX CONTACT Conector, Universal, 5-polos, Conector macho acodado M12, codifi..
SACC-M12MR-5CON-PG9
1513431
PHOENIX_CONTACT
Conector, Universal, 5-polos, Conector macho acodado M12, codificación: A, Conexión por tornillo, material de moleteado: Plástico, prensaestopas Pg9, diámetro exterior del cable 6 mm ... 8 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Indicaciones de montaje | El esquema de polos es giratorio para salida de cables en paso de 90° |
| Tipo de producto | Conector circular (lado del cable) |
| Tipo de sensor | Universal |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Salida de cables | acodado |
| Prensaestopas Pg | Pg9 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Longitud | 41 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 6 mm ... 8 mm |
| Carcasa | |
| Diámetro de la caja | 20 mm |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material cuerpo de agarre | PA |
| Material contacto | CuZn |
| Material superficie del contacto | CuSnZn |
| Material soporte de contactos | PA |
| Material conexión por tornillo | Plástico |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conexión | 0,25 mm² ... 0,75 mm² (sin puntera) |
| 0,14 mm² ... 0,75 mm² (con puntera) | |
| 0,25 mm² ... 0,75 mm² (rígido) | |
| Sección de conexión AWG | 24 ... 18 (sin puntera) |
| 26 ... 20 (con puntera) | |
| Longitud a desaislar del conductor individual | 5 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,2 Nm (Bornes de tornillo) | |
| 0,8 Nm ... 1 Nm (Tornillo de apriete con caja aérea) | |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Resistencia de contacto | ≤ 8 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 50 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | acodado |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Tipo de señal/categoría | Universal |
| Longitud pelado de conductores individuales | 5 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 20.1 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 6 mm |
| Tipo de carcasa (EF006980) | En ángulo |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.25 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.25 mm² |
| Sección de conductor conectable (EF007343) | 0.25 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Plástico |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | HB |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 50 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1513431-SACC-M12MR-5CON-PG9 | 131 Kbytes |
|
