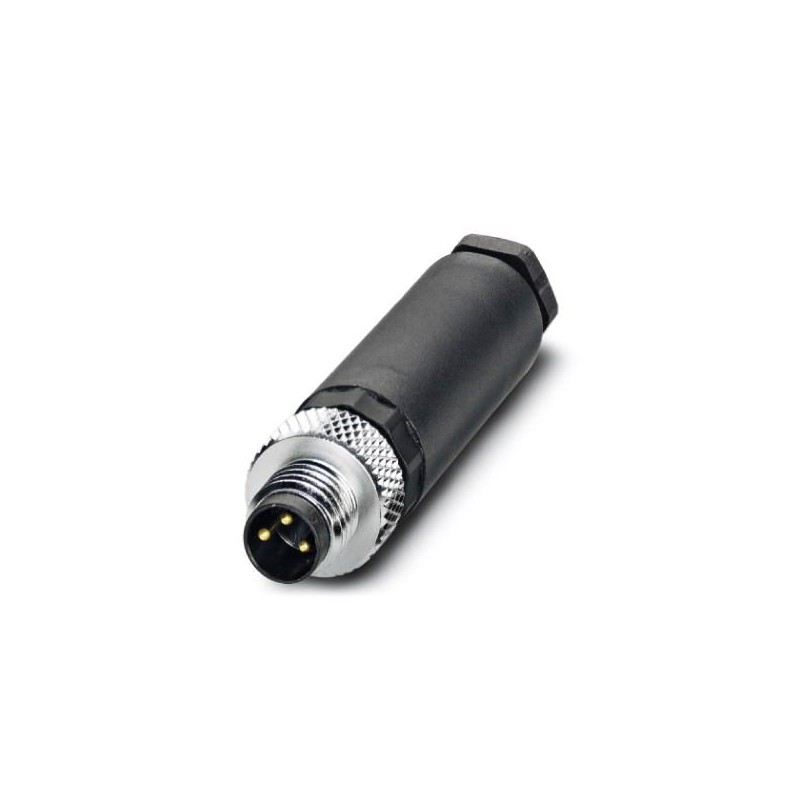

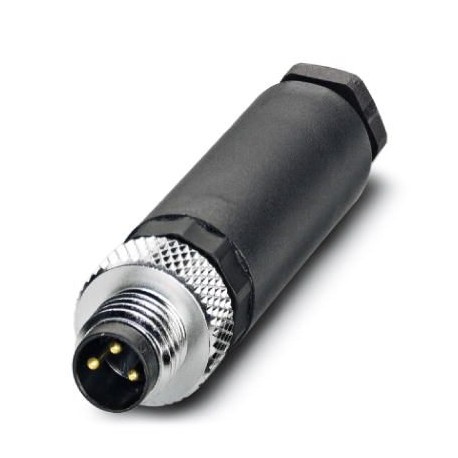

SACC-M 8MS-3CON-M-SW 1501252 PHOENIX CONTACT Conector, Universal, 3-polos, Conector macho recto M8, codifica..
SACC-M 8MS-3CON-M-SW
1501252
PHOENIX_CONTACT
Conector, Universal, 3-polos, Conector macho recto M8, codificación: A, Conexión por tornillo, material de moleteado: Latón, niquelado, diámetro exterior del cable 3,5 mm ... 5 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1501252 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2BAA - |
| Página del catálogo | Página 15 (C_2_2017) |
| EAN | 4017918612795 |
| Peso por unidad (sin incluir el embalaje) | 8,700 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Diámetro de la caja | 12 mm |
|---|---|
| Longitud | 50 mm |
| Diámetro exterior del cable | 3,5 mm ... 5 mm |
| Longitud a desaislar de la envoltura | 12 mm |
| Longitud a desaislar del conductor individual | 4 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 3 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M8 IEC 61076-2-104 |
| Indicación de estado | No |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor | 0,14 mm² ... 0,5 mm² (sin puntera) |
| 0,08 mm² ... 0,5 mm² (con puntera) | |
| 0,14 mm² ... 0,5 mm² (rígido) | |
| Sección de conductor AWG | 26 ... 20 (sin puntera) |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,2 Nm (Moleteado M8) |
| 0,5 Nm (Inserto de machos con casquillo de acoplamiento) | |
| 0,3 Nm ... 0,4 Nm (Tornillo de apriete en diámetros exteriores de cable de 3 mm ... 4 mm) | |
| 0,8 Nm ... 1 Nm (Tornillo de apriete en diámetro exterior de cable de 4 mm ... 5 mm) | |
| 0,1 Nm (Bornes de tornillo) | |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con punteras (sin aislamiento) como sin ellas |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA |
| Material cuerpo de agarre | PBT |
| Material moleteado | Latón, niquelado |
| Material de la junta | NBR |
Normas y especificaciones
| Denominación de norma | Conector enchufable M8 |
|---|---|
| Normas/especificaciones | IEC 61076-2-104 |
| Clase de combustibilidad según UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 12 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 3 |
| Para cables con un diámetro exterior (EF009475) | 3.5 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | HB |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1501252-SACC-M 8MS-3CON-M-SW | 106 Kbytes |
|
