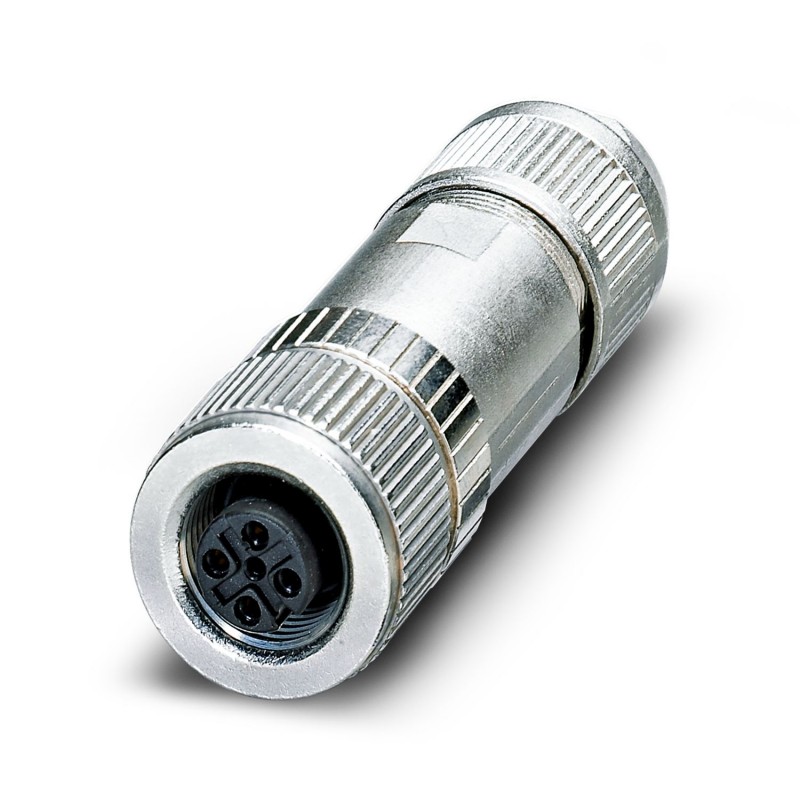

SACC-M12FSD-4Q SH PN 1554526 PHOENIX CONTACT Conector para datos, PROFINET CAT5 (100 MBit/s), 4-polos, apant..
SACC-M12FSD-4Q SH PN
1554526
PHOENIX_CONTACT
Conector para datos, PROFINET CAT5 (100 MBit/s), 4-polos, apantallado, Hembra de conexión recto M12, codificación: D, Conexión por desplaz. de aislamiento, material de moleteado: Latón, niquelado, diámetro exterior del cable 4 mm ... 8 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Tipo de producto | Conector circular (lado del cable) |
| Aplicación | Datos |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Salida de cables | recta |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Dimensiones exteriores | |
| Diámetro exterior | 4 mm ... 8 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | Neopreno |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6 |
| Material conexión por tornillo | Latón, niquelado |
| Conexión de conductores | |
| Tipo de conexión | Conexión por desplaz. de aislamiento |
| Sección de conexión AWG | 23 ... 22 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,8 Nm (Inserto de machos con casquillo de acoplamiento) | |
| 3 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 1,75 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Hembra de conexión |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | D |
| Tipo de señal/categoría | PROFINET CAT5 (conforme a IEC 11801), 100 MBit/s |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | de conformidad con IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Para cables con un diámetro exterior (EF009475) | 4 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 1.75 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión borne de desplazamiento |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1554526-SACC-M12FSD-4Q SH PN | 111 Kbytes |
|
