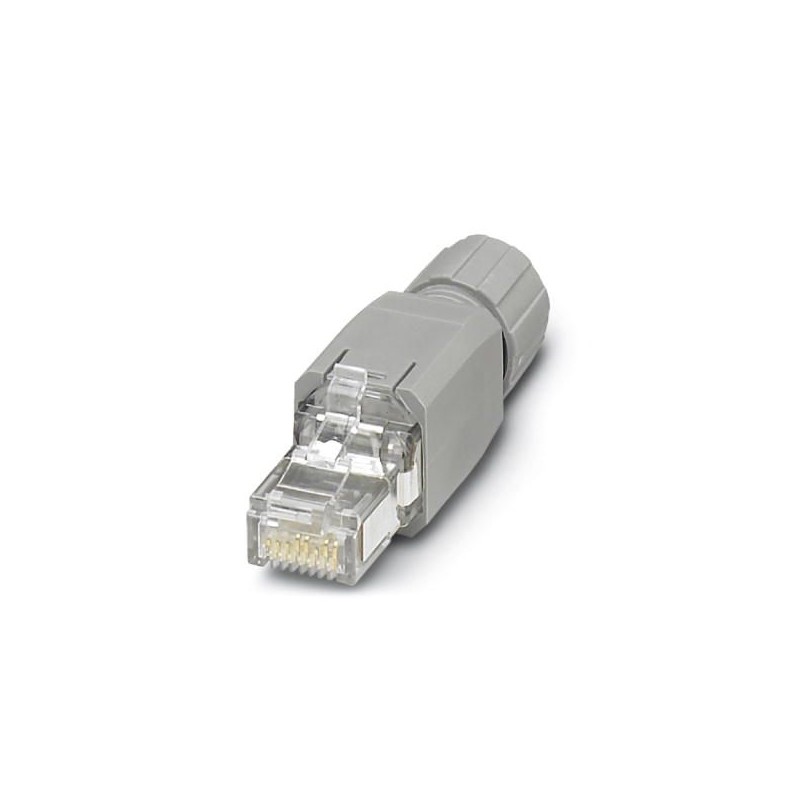

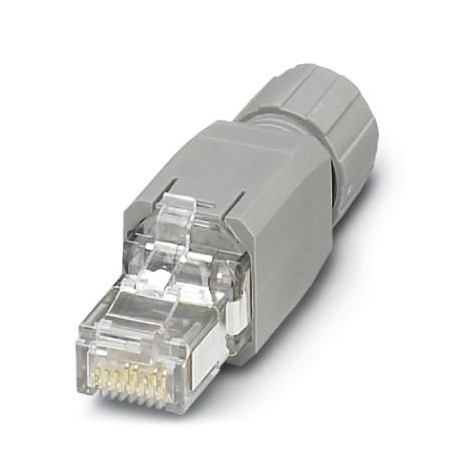

VS-PN-RJ45-5-Q/IP20 1658435 PHOENIX CONTACT Conector enchufable RJ45, diseño: RJ45, índice de protección: IP..
VS-PN-RJ45-5-Q/IP20
1658435
PHOENIX_CONTACT
Conector enchufable RJ45, diseño: RJ45, índice de protección: IP20, número de polos: 4, 100 MBit/s, CAT5, material: Plástico, tipo de conexión: Conexión por desplaz. de aislamiento, salida de cables: recta, color: gris tráfico A RAL 7042, PROFINET
Conectores > Conector rectangular, conjunto (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1658435 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNAAA - |
| Página del catálogo | Página 376 (C_2_2017) |
| EAN | 4046356163118 |
| Peso por unidad (sin incluir el embalaje) | 11,900 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CH (Suiza) |
Datos mecánicos
| Número de polos | 4 |
|---|---|
| Cara de enchufe | RJ45 |
| Sistema de bloqueo | Gancho de bloqueo |
| Apantallado | sí |
| Ciclos de enchufe | ≥ 1000 |
| Tipo de conexión | Conexión rápida IDC |
| Sección de conexión | 0,32 mm² ... 0,32 mm² (rígido) |
| 0,36 mm² ... 0,36 mm² (flexible) | |
| Sección de conexión AWG | 22 ... 22 (rígido) |
| 22 ... 22 (flexible) | |
| Diámetro de cable máx. | 4,5 mm ... 8 mm |
| Diámetro exterior del cable | 4,5 mm ... 8 mm |
| Salida de cables | recta |
| Color | gris tráfico A RAL 7042 |
| Resistencia de aislamiento | > 500 MΩ (100 V) |
| Índice de protección | IP20 |
| Construcción | RJ45, IP20 |
| Número de salidas de cable | 1 |
| Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.1 Connectors for Inside Environment (Balanced Cabling) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -10 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
Datos del material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material carcasa | PA |
| Material soporte de contactos | PC |
| Material contacto | Cu/Sn |
| Material superficie del contacto | Au/Ni |
| Material | Plástico |
| Material unión atornillada | PA |
| Altura | 14,6 mm |
Datos eléctricos
| Número de polos | 4 |
|---|---|
| Tensión nominal UN | 50 V |
| Corriente nominal IN | 1,75 A |
| Velocidad de transmisión | 100 MBit/s |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Características de transferencia GRP | CAT5 (IEC 11801:2002) CAT5 (IEC 11801:2002) |
| Velocidad de transmisión | 100 MBit/s |
| Gama de frecuencias | 100 MHz |
| Corriente asignada | 1,75 A |
| Categoría de sobretensiones | I |
| Grado de polución | 1 |
| Resistencia de contacto baja | < 0,001 Ω (Hilo – IDC) |
| < 0,005 Ω (Conductor – IDC) | |
| Tensión de dimensionamiento (III/3) | 72 V (DC) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440101eCl@ss 8.027440101eCl@ss 9.027440101
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 1.75 A |
| Temperatura ambiente (EF002386) | -20 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | I |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.34 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.34 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.34 mm² |
| Sección de conductor conectable (EF007343) | 0.34 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión borne de desplazamiento |
| Material de carcasa (EF001596) | Plástico |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 750 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
