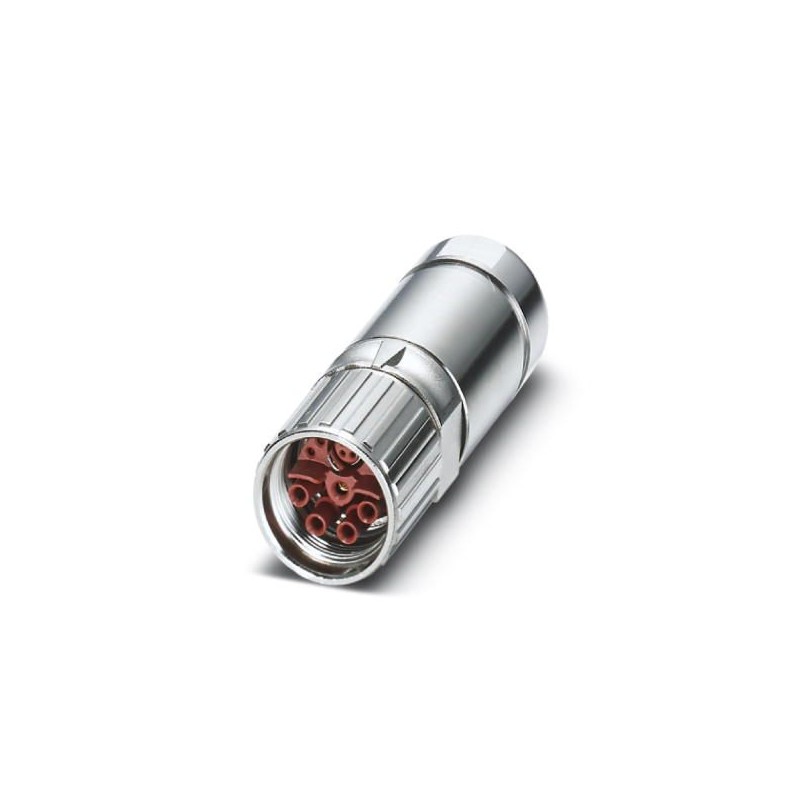

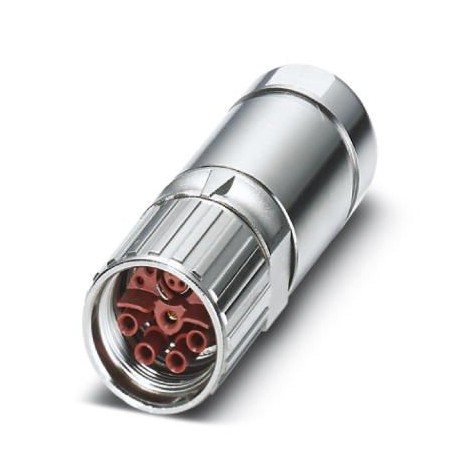

SH-8ESC58A8LB2 1622000 PHOENIX CONTACT Conector enchuf. para cables
SH-8ESC58A8LB2
1622000
PHOENIX_CONTACT
Conector enchufable para cables, Recto largo, apantallado: sí, Bloqueo por tornillo, M23, Nº de polos: 4+4+4+PE / 3+N+PE, Tipo de contacto: Hembra, Conexión engastada, Diámetro de cable: 12 mm ... 15 mm
M23, Conector enchuf. para cables, SH, recto largo, apantallado: sí, Bloqueo por tornillo, Nº de polos: 4+4+4+PE / 3+N+PE, Sentido de giro: Estándar, tipo de contacto: Hembra, Conexión engastada, rango de diámetro de cable: 12 mm ... 15 mm, codificación:N, Producto alternativo según RoHS II sin excepción 6c (Pb< 0,1 %) código de art.: 1244436
Sensores > Base de conexión para sensores y actuadores
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1622000 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRCFA - |
| Página del catálogo | Página 115 (C_2_2017) |
| EAN | 4055626011561 |
| Peso por unidad (sin incluir el embalaje) | 127,300 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos del cuerpo aislante
| Observación | Indicación de pedido: Contactos engastados, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 2 mm, pedir por separado |
|---|---|
| Velocidad de transmisión de datos | 100 MBit/s |
| Codificación | N |
| Material de aislamiento | PA 6.6 |
| Ciclos de enchufe mecánicos | 100 |
| Tipo de conexión de contacto | Conexión engastada |
| Tipo de los contactos | Hembra |
| Aplicación | Híbrido |
| N.º polos | 13 |
| Diámetro de contacto de contactos de potencia | 2 mm |
| Sección mín. de hilo trenzado de contacto de potencia | 0,25 mm² |
| Sección máx. de hilo trenzado de contacto de potencia | 4 mm² |
| Corriente nominal por contacto de potencia a 25ºC | 30 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Tensión asignada (II/3) contacto de potencia | 850 V DC |
| Tensión asignada (III/3) contacto de potencia | 630 VòAC |
| Diámetro de contacto de contactos de señales | 1 mm |
| Sección mín. de hilo trenzado de contactos de señales | 0,06 mm² |
| Sección máx. de hilo trenzado contactos de señales | 1 mm² |
| Corriente nominal por contacto de señal a 25ºC | 8 A |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Tensión asignada (III/3) contacto de aviso | 50 V |
| Diámetro de contacto contactos de datos | 0,8 mm |
| Sección mín. de hilo trenzado contactos de datos | 0,08 mm² |
| Sección máx. de hilo trenzado contactos de datos | 0,5 mm² |
| Corriente nominal por cada contacto de datos a 25 °C | 3,6 A |
| Tensión nominal del contacto de datos | 50 V |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Tensión asignada (III/3) contacto de datos | 50 V |
Datos de la carcasa
| Observación | Observación referente al funcionamiento No es posible la asignación completa con 5 x 4 mm² en conectores de cable y acoplamiento. |
|---|---|
| Material de la carcasa | Piezas giratorias: aleación cobre-zinc (CuZn), piezas de fundición prensada: zinc (GD-Zn) |
| Sistema de bloqueo | Bloqueo por tornillo |
| Grado de protección (enchufado) | IP67 |
| IP68 | |
| Tipo de rosca | M23 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
