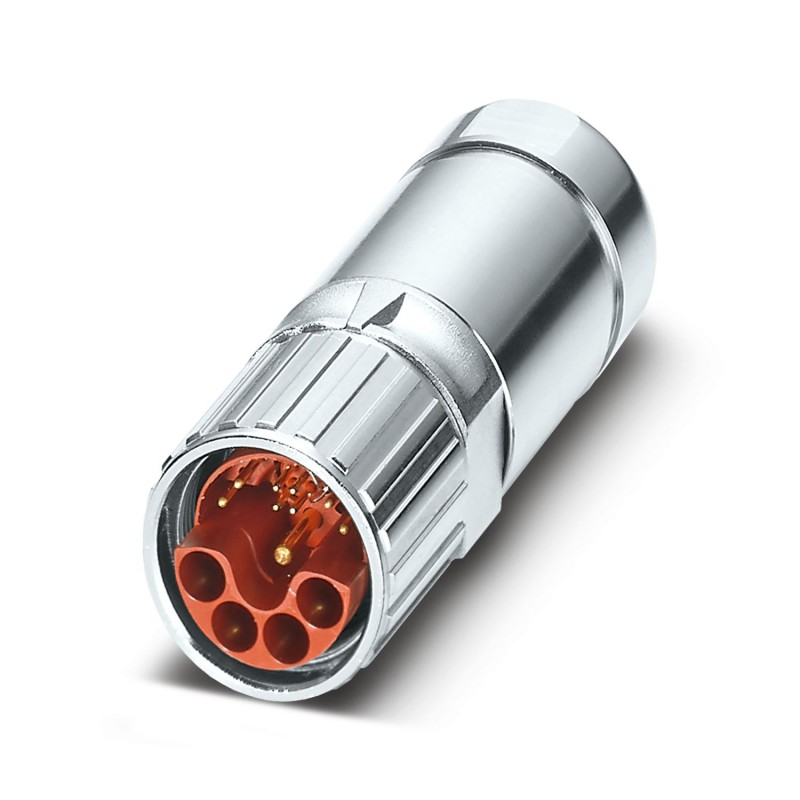

SH-8EPS48A8LB3 1622014 PHOENIX CONTACT M23, Conector para cables, serie: SH, recto largo, apantallado: sí, B..
SH-8EPS48A8LB3
1622014
PHOENIX_CONTACT
M23, Conector para cables, serie: SH, recto largo, apantallado: sí, Bloqueo por tornillo, Nº de polos: 8+4+PE, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 9 mm ... 12 mm, se espera que este artículo no contenga plomo a partir del primer trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
M23, Conector para cables, serie: SH, recto largo, apantallado: sí, Bloqueo por tornillo, Nº de polos: 8+4+PE, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 9 mm ... 12 mm, codificación: N, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1244516
M23, conector de cable, Serie: SH, largo recto, Apantallado: sí, Bloqueo de tornillo, Número de polos: 8+4+PE, Tipo de contacto: Pino, Conexión de crimp, Rango de diámetro del cable: 9 mm... 12 mm, código: N, producto alternativo según la RoHS II sin excepción 6c (Pb < 0,1 %) Artículo nº: 1244516
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1622014 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRCFA - |
| Página del catálogo | Página 115 (C_2_2017) |
| EAN | 4055626011882 |
| Peso por unidad (sin incluir el embalaje) | 127,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos del cuerpo aislante
| Observación | Indicación de pedido: Contactos engastados, 8 x Ø 1 mm, 5 x Ø 2 mm, pedir por separado |
|---|---|
| Codificación | N |
| Material de aislamiento | PA 6.6 |
| Ciclos de enchufe mecánicos | 100 |
| Tipo de conexión de contacto | Conexión engastada |
| Tipo de los contactos | Pin |
| Aplicación | Híbrido |
| N.º polos | 13 |
| Diámetro de contacto de contactos de potencia | 2 mm |
| Sección mín. de hilo trenzado de contacto de potencia | 0,25 mm² |
| Sección máx. de hilo trenzado de contacto de potencia | 4 mm² |
| Corriente nominal por contacto de potencia a 25ºC | 30 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Tensión asignada (II/3) contacto de potencia | 850 V DC |
| Tensión asignada (III/3) contacto de potencia | 630 VòAC |
| Diámetro de contacto de contactos de señales | 1 mm |
| Sección mín. de hilo trenzado de contactos de señales | 0,06 mm² |
| Sección máx. de hilo trenzado contactos de señales | 1 mm² |
| Corriente nominal por contacto de señal a 25ºC | 8 A |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Tensión asignada (III/3) contacto de aviso | 50 V |
Datos de la carcasa
| Observación | Observación referente al funcionamiento No es posible la asignación completa con 5 x 4 mm² en conectores de cable y acoplamiento. |
|---|---|
| Material de la carcasa | Piezas giratorias: aleación cobre-zinc (CuZn), piezas de fundición prensada: zinc (GD-Zn) |
| Sistema de bloqueo | Bloqueo por tornillo |
| Grado de protección (enchufado) | IP67 |
| IP68 | |
| Tipo de rosca | M23 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1622014-SH-8EPS48A8LB3 | 109 Kbytes |
|
