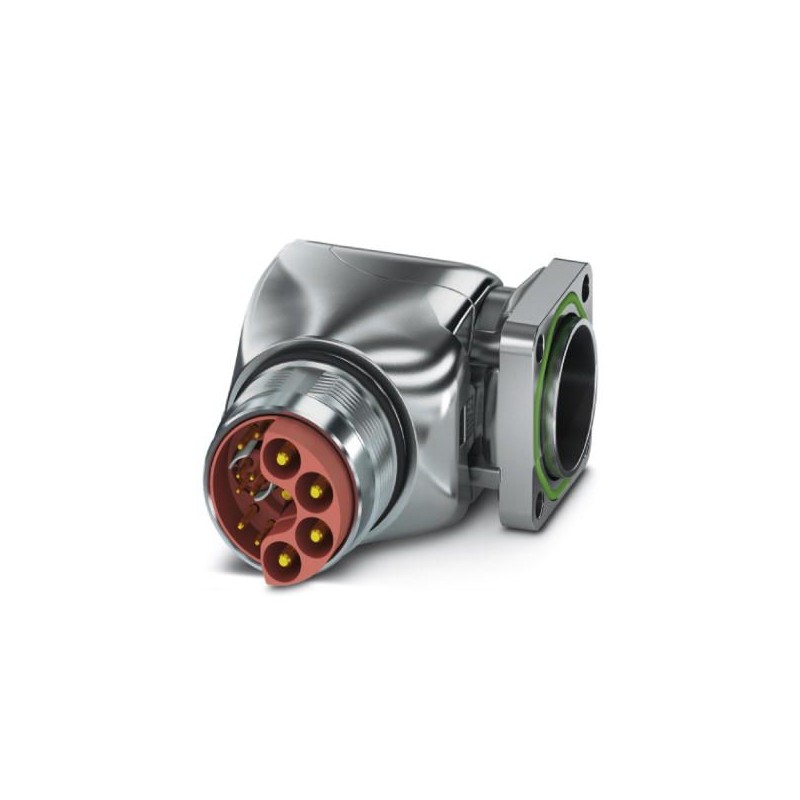

SH-8EPS48AAD00S 1621566 PHOENIX CONTACT Conect. enchuf. para apar. pared delant.
SH-8EPS48AAD00S
1621566
PHOENIX_CONTACT
Conector enchufable para aparatos pared anterior, Acodado giratorio, apantallado: sí, Bloqueo por tornillo, M23, Nº de polos: 8+4+PE / 3+N+PE, Tipo de contacto: Pin, Conexión engastada, Anillo tórico axial, 4x Ø 3,2, Medida de brida: 26 mm x 26 mm
M23, Conect. enchuf. para apar. pared delant., SH, Acodado giratorio, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 8+4+PE, tipo de contacto: Macho, Conexión engastada, Anillo tórico axial, 4x Ø 3,2, medida de brida: 26mm x 26mm, codificación:N
Sensores > Base de conexión para sensores y actuadores
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1621566 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRCFL - |
| Página del catálogo | Página 119 (C_2_2017) |
| EAN | 4046356937146 |
| Peso por unidad (sin incluir el embalaje) | 126,800 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos del cuerpo aislante
| Observación | Indicación de pedido: Contactos engastados, 8 x Ø 1 mm, 5 x Ø 2 mm, pedir por separado |
|---|---|
| Codificación | N |
| Material de aislamiento | PA 6.6 |
| Ciclos de enchufe mecánicos | 100 |
| Tipo de conexión de contacto | Conexión engastada |
| Tipo de los contactos | Pin |
| Aplicación | Híbrido |
| N.º polos | 13 |
| Diámetro de contacto de contactos de potencia | 2 mm |
| Sección mín. de hilo trenzado de contacto de potencia | 0,25 mm² |
| Sección máx. de hilo trenzado de contacto de potencia | 4 mm² |
| Corriente nominal por contacto de potencia a 25ºC | 30 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Tensión asignada (II/3) contacto de potencia | 850 V DC |
| Tensión asignada (III/3) contacto de potencia | 630 VòAC |
| Diámetro de contacto de contactos de señales | 1 mm |
| Sección mín. de hilo trenzado de contactos de señales | 0,06 mm² |
| Sección máx. de hilo trenzado contactos de señales | 1 mm² |
| Corriente nominal por contacto de señal a 25ºC | 8 A |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Tensión asignada (III/3) contacto de aviso | 50 V |
Datos de la carcasa
| Observación | En caso de una ocupación completa con el máximo de secciones de hilo trenzado, se debe comprobar la capacidad de confección. |
|---|---|
| Material de la carcasa | Piezas giratorias: aleación cobre-zinc (CuZn), piezas de fundición prensada: zinc (GD-Zn) |
| Medida de brida | 26 mm x 26 mm |
| Sistema de bloqueo | para bloqueo estándar y SPEEDCON |
| Grado de protección (enchufado) | IP67 |
| IP68 | |
| Tipo de rosca | M23 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1621566-SH-8EPS48AAD00S | 121 Kbytes |
|
