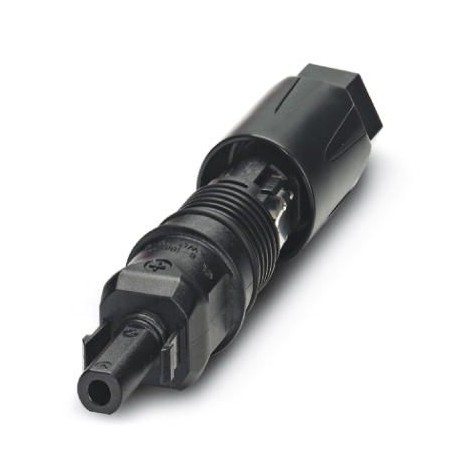

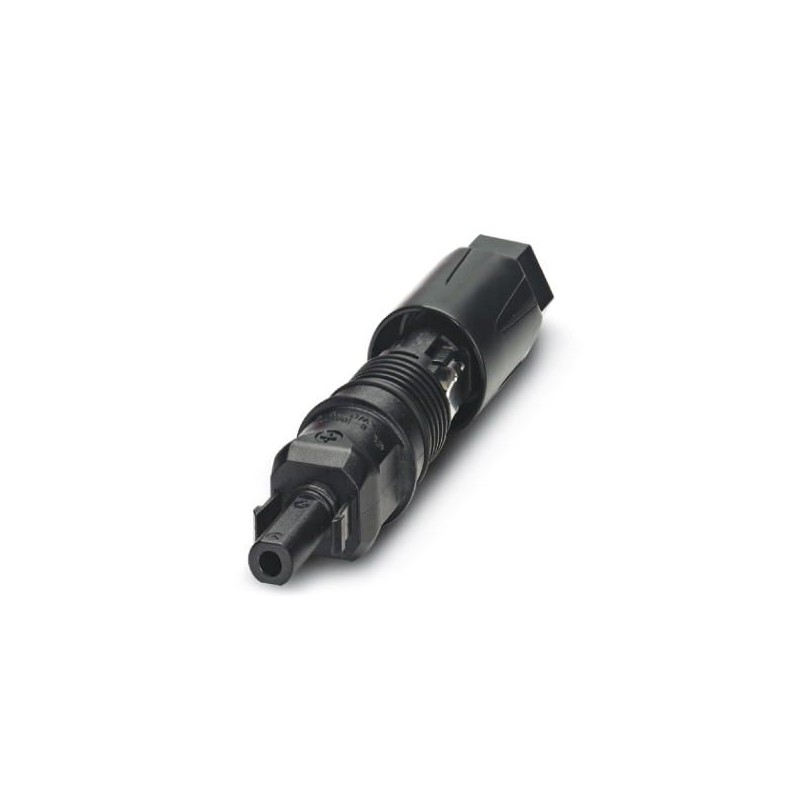

PV-CF-S 6-16 (+) 1790784 PHOENIX CONTACT Conector enchufable fotovoltaico, corriente nominal: 65 A, tensión ..
PV-CF-S 6-16 (+)
1790784
PHOENIX_CONTACT
25
Conector enchufable fotovoltaico, corriente nominal: 65 A, tensión nominal: 1500 V, tipo de conexión: Por resorte, color: negro. Sólo desbloqueable con herramienta
Conector enchufable fotovoltaico, Familia de artículos: PV-CF-S, Conector, material carcasa: PPE, color: negro, número de polos: 0, sección mín. de conductor: 6 mm², sección máx. de conductor: 16 mm², corriente asignada: 40 A, Tipo de conexión: Por resorte, Tipo de contacto: Hembra
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1790784 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | ABLBBA - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 423 (C_2_2013) |
| EAN | 4046356607421 |
| Peso por unidad (sin incluir el embalaje) | 21,392 g |
| Número de tarifa arancelaria | 85359000 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Grado de protección (enchufado) | IP66 / IP68 (2 m / 24 h) |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Temperatura ambiente (montaje) | -25 °C ... 50 °C |
Generalidades
| Ejecución | Hembra |
|---|---|
| Par de apriete tuerca | 3 Nm ±0,1 Nm |
| Fuerza de inserción | 45 N ±10 N |
| Fuerza de separación | 250 N ±50 N |
| Fuerza al desenchufar el cable >= Fuerza de separación | > 500 N |
| Tensión de dimensionamiento | 1500 V |
| Corriente asignada (6,0 mm²) | 40 A |
| Corriente asignada (10 mm²) | 50 A |
| Corriente asignada (16 mm²) | 65 A |
| Sección nominal | 16 mm² |
| Clase de protección | II |
Material
| Color | negro |
|---|---|
| Aislamiento | mPPE |
| Material contacto | Cu |
| Material superficie del contacto | Ag |
| Clase de combustibilidad según UL 94 | V0 |
Datos de conexión
| Tipo de conexión | Por resorte |
|---|---|
| Capacidad de conexión | 6 mm² ... 16 mm² |
| Resistencia de contacto con conductor conectado | 0,45 mΩ |
| Longitud de pelado | 18 mm |
| Tipo de cable | Cables PV1-F |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1790784-PV-CF-S 6-16 (+) | 107 Kbytes |
|
