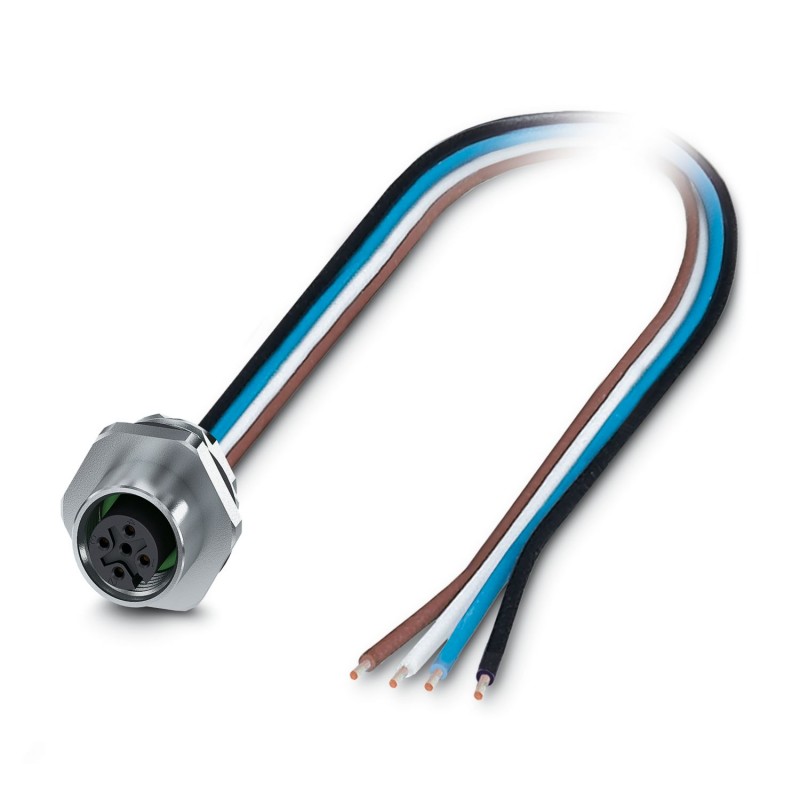

SACC-E-M12FSB-5P-M16XL/0,5 1411572 PHOENIX CONTACT Conector enchufable de montaje incorp.
SACC-E-M12FSB-5P-M16XL/0,5
1411572
PHOENIX_CONTACT
Conector enchufable de montaje incorp., Universal, 5-polos, Hembra de conexión, M12, codificado B, Montaje paredes delanteras, M16 x 1,5, Hilos trenzados individuales, longitud de cable: 0,5 m
Conect. enchuf. para apar. pared delant., Universal, 5-polos, Hembra de montaje incorporado, recto, M12-Estándar, B, a extremo de cable libre, Montaje paredes delanteras, M16 x 1,5, Hilos trenzados individuales, longitud de cable: 0,5 m, 0,34 mm², Hilo trenzado TPE
Sensores > Base de conexión para sensores y actuadores
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1411572 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCDB - |
| Página del catálogo | Página 36 (C_2_2017) |
| EAN | 4046356936095 |
| Peso por unidad (sin incluir el embalaje) | 25,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP67 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 60 V |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Número de polos | 5 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | B - inverso |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Tipo de señal/categoría | Universal |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Hilos trenzados individuales |
| Ciclos de enchufe | > 100 |
| Par de apriete | 0,8 Nm ... 1,3 Nm (por el lado de montaje) |
| Tipo de montaje | Montaje paredes delanteras M16 x 1,5 Limitación de apriete |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | FKM |
Cable
| Tipo de cable | Hilo trenzado TPE |
|---|---|
| Sección de conductor | 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,2 mm ±0,07 mm |
| Grosor de pared Aislamiento | 0,21 mm |
| Colores de conductor | negro, marrón, azul, blanco, gris |
| Material Aislamiento de conductor | TPE |
| Material Conductor | Conductor Cu estañado |
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Resistencia del conductor | ≤ 57,6 mΩ/m |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (cable, disposición móvil) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411572-SACC-E-M12FSB-5P-M16XL/0,5 | 110 Kbytes |
|
