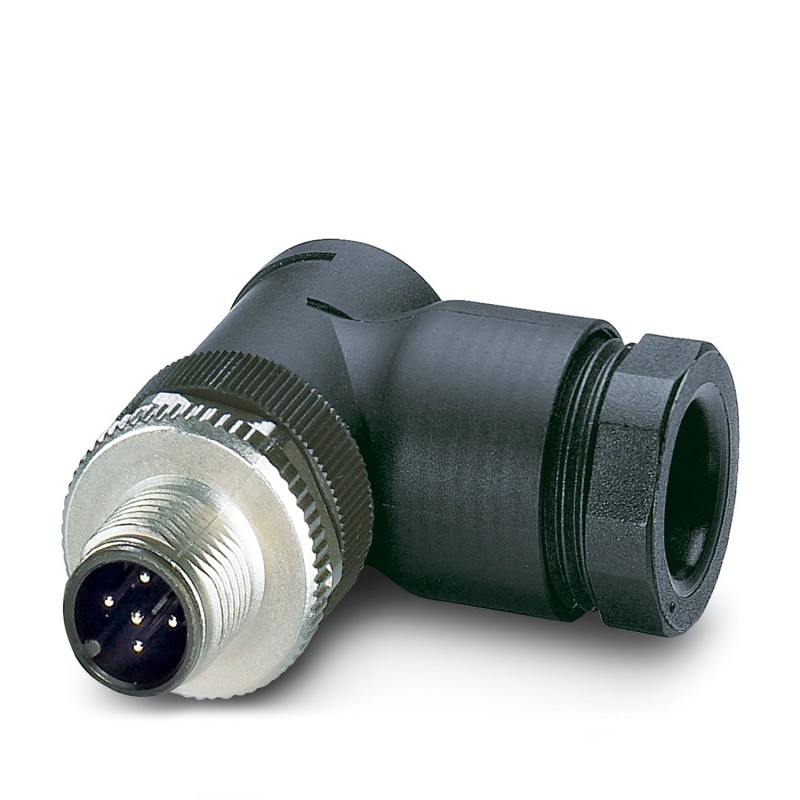

SACC-M12MR-5CON-PG11-M PWR 1408992 PHOENIX CONTACT Conector de potencia, 5-polos, Conector macho acodado M12..
SACC-M12MR-5CON-PG11-M PWR
1408992
PHOENIX_CONTACT
Conector de potencia, 5-polos, Conector macho acodado M12, codificación: A, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg11, diámetro exterior del cable 8 mm ... 10 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Pelar la envoltura del cable 22 mm, acortar 10 mm el hilo para el quinto polo. Pelar el aislamiento del hilo 7 mm, engastar la puntera y después cortarla a 5 mm. Longitud de los hilos con puntera cortada 20 mm. Conectar los hilos y apretar los tornillos de fijación con 0,2 Nm. |
| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Indicaciones de montaje | El esquema de polos es giratorio para salida de cables en paso de 90° |
| Tipo de producto | Conector circular (lado del cable) |
| Aplicación | Suministro de energía |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Salida de cables | acodado |
| Prensaestopas Pg | Pg11 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 00 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Longitud | 44 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 8 mm ... 10 mm |
| Carcasa | |
| Diámetro de la caja | 20,2 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | NBR |
| Material cuerpo de agarre | PA |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conexión | 0,75 mm² ... 1,5 mm² (sin puntera) |
| 0,75 mm² ... 1,5 mm² (con puntera) | |
| 0,75 mm² ... 1,5 mm² (rígido) | |
| Sección de conexión AWG | 18 ... 16 (sin puntera) |
| 16 ... 18 (con puntera) | |
| Longitud a desaislar del conductor individual | 5 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 1,5 Nm ... 2 Nm (Tornillo de apriete con caja aérea) | |
| 0,4 Nm (Inserto de machos con carcasa aérea atornillado hasta el tope) | |
| 0,2 Nm (Bornes de tornillo) | |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | > 10 GΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 8 A (Contacto 5: 2 A) |
| al utilizar cables de 1,5 mm² |
| Datos mecánicos | |
| Ciclos de enchufe | > 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | acodado |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Longitud pelado de conductores individuales | 5 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 20.2 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 8 mm |
| Tipo de carcasa (EF006980) | En ángulo |
| Corriente nominal In (EF008250) | 8 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.75 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Sección de conductor conectable (EF007343) | 0.75 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
