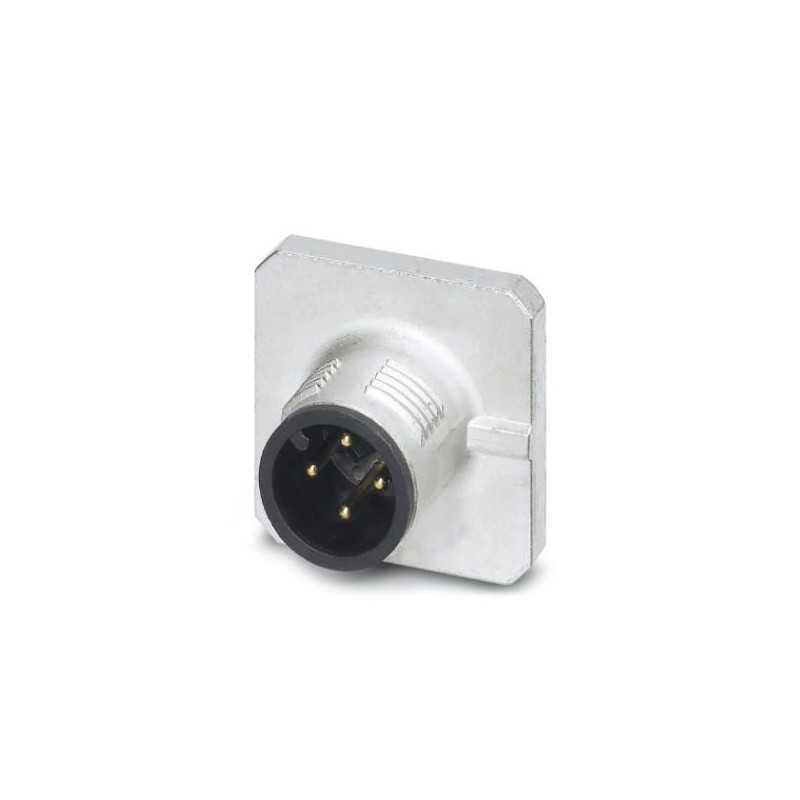

SACC-SQ-M12MS-4CON-20-L180 1456417 PHOENIX CONTACT Conect. enchuf. para apar. pared delant., Universal, 4-po..
SACC-SQ-M12MS-4CON-20-L180
1456417
PHOENIX_CONTACT
10
Conect. enchuf. para apar. pared delant., Universal, 4-polos, Conector macho, recto, M12-SPEEDCON, A-codificación, Soldadura por ola, 0,34 mm², se espera que este artículo no contenga plomo a partir del cuarto trimestre de 2025 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared delant., Universal, 4-polos, Conector macho, recto, M12, codificación: A, Montaje frontal, Brida cuadrada, Soldadura por ola, 0,34 mm²
Conectores > Conductor circular, de montaje (circuito impreso)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1456417 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | ABQCAA - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 240 (C_2_2013) |
| EAN | 4046356617024 |
| Peso por unidad (sin incluir el embalaje) | 10,640 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
|---|---|
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| Índice de protección | IP20 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 250 V |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Número de polos | 4 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Tipo de señal/categoría | Universal |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Patillas de soldar |
| Ciclos de enchufe | > 100 |
| Par de apriete | por el lado de montaje |
| Tipo de montaje | Montaje paredes delanteras Brida cuadrada Extensión de página 20 mm |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | FKM |
Cable
| Sección de conductor | 0,34 mm² |
|---|---|
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,2 mm ±0,07 mm |
| Grosor de pared Aislamiento | 0,21 mm |
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Resistencia del conductor | ≤ 57,6 mΩ/m |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (cable, disposición móvil) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 250 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Plástico |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP20 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1456417-SACC-SQ-M12MS-4CON-20-L180 | 118 Kbytes |
|
