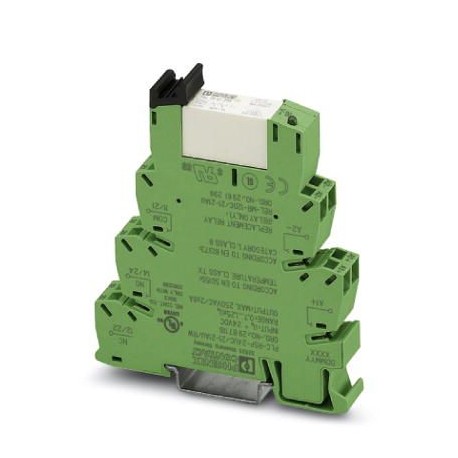

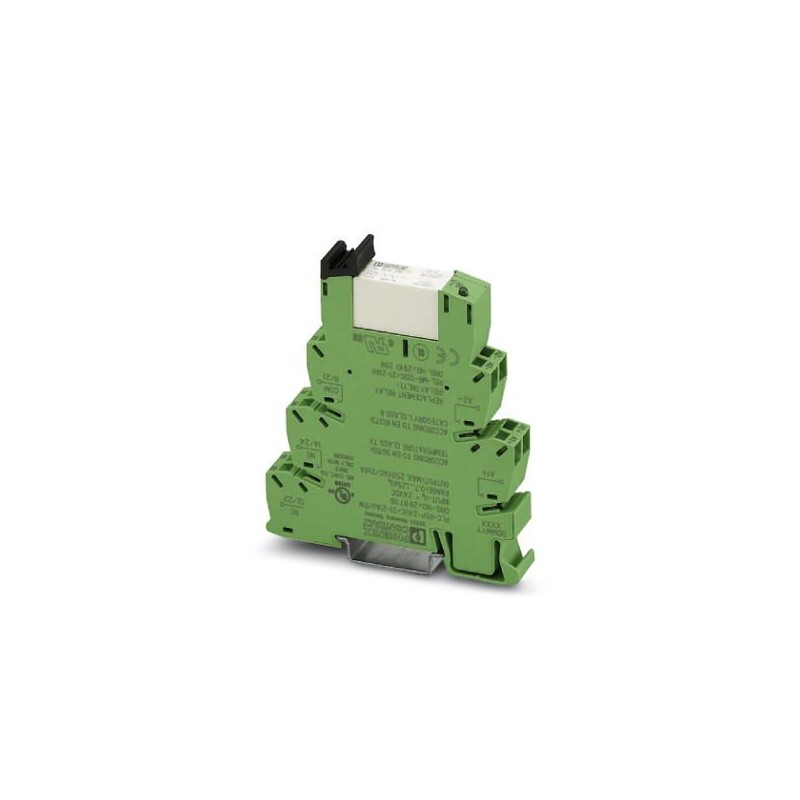

PLC-RSP- 24UC/21-21AU/RW 2987118 PHOENIX CONTACT Módulo de relés
PLC-RSP- 24UC/21-21AU/RW
2987118
PHOENIX_CONTACT
Módulo de relés
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2987118 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK622D - |
| Página del catálogo | Página 363 (C_7_2013) |
| EAN | 4046356155373 |
| Peso por unidad (sin incluir el embalaje) | 35,800 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Clase de temperatura TX) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,7 ... 1,25 |
| Corriente de entrada típica a UN | 20 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 11 ms |
| Tensión de bobina | 12 V DC |
| Circuito de protección | Puente rectificador Puente rectificador |
| Diodo de rueda libre Diodo de rueda libre | |
| Prot. contra sobretensiones | |
| Filtro RCZ | |
| Electrónica de amplia gama | |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,48 W |
Lado de contactos
| Tipo de contacto | 2 contactos conmutados |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 100 mV (para 10 mA) |
| Corriente de conmutación mínima | 1 mA (con 24 V) |
| Corriente de conexión máxima | 50 mA |
| Corriente constante límite | 50 mA |
| Potencia de ruptura (carga óhmica) máxima | 1,2 W (con 24 V DC) |
Lado de contacto (en capa de oro destruida)
| Observación | los siguientes valores son válidos con la capa de oro destruida |
|---|---|
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos.) |
| Tensión mínima de activación | 5 V AC/DC |
| Corriente constante límite | 6 A |
| Corriente de conexión máxima | 8 A |
| Corriente de conmutación mínima | 10 mA |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 100 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 1500 VA (Para 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 2 A (Con 24 V, AC15) | |
| 2 A (Con 120 V, AC15) | |
| 2 A (Con 250 V, AC15) |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 5 kVeff(50 Hz, 1 min) |
|---|---|
| Tensión de prueba Contacto conmutado/Contacto conmutado | 2,5 kVeff(50 Hz, 1 min) |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP20 (Zócalo de relé) |
| RT III (Relé) | |
| Vida útil mecánica | aprox. 3x 107operaciones |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 35,8 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | EN 50155 (VDE 0115 Parte 200) |
| EN 50178 | |
| EN 61373 | |
| EN 50121 | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
