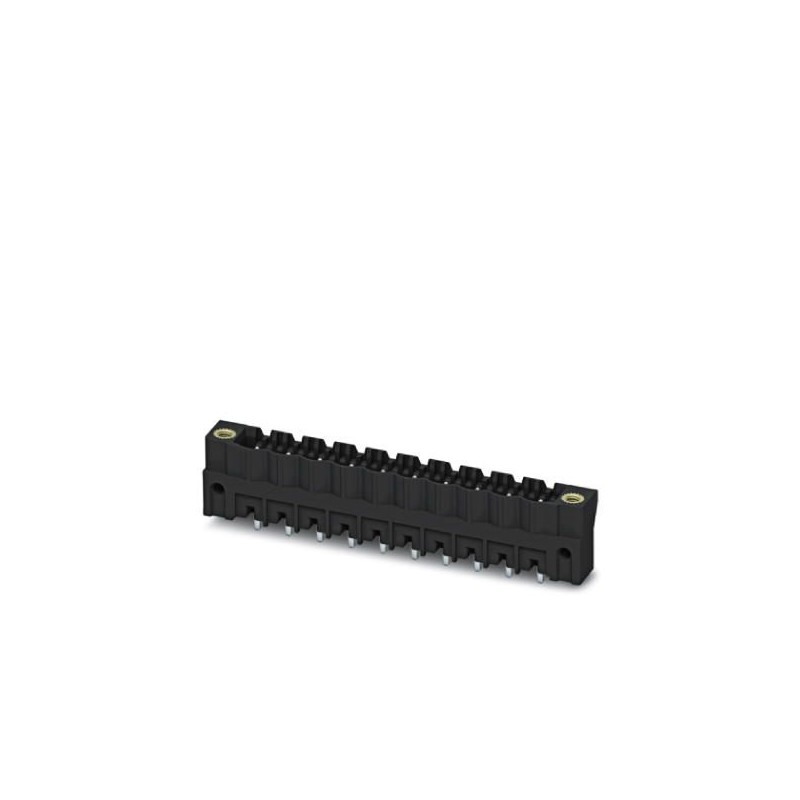

CCV 2,5/ 2-GF-LR P20THRR32 1837598 PHOENIX CONTACT Carcasa de base, corriente nominal: 12 A, tensión de dime..
CCV 2,5/ 2-GF-LR P20THRR32
1837598
PHOENIX_CONTACT
330
Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 2, paso: 5 mm, color: negro, superficie contactos: Estaño, montaje: Soldar THR
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: CCV 2,5/..-GF-LR, paso: 5 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Lock & Release sujeción aérea (rosca), tipo de embalaje: Correa de 32 mm de ancho
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1837598 |
|---|---|
| Unidad de embalaje | 330 pcs |
| Clave de venta | AAAFEB - |
| Cantidad de pedido mínima | 330 pcs |
| EAN | 4055626024196 |
| Peso por unidad (sin incluir el embalaje) | 2,220 g |
| Número de tarifa arancelaria | 85366930 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Carcasa pasamuros |
|---|---|
| Sistema enchufable | CLASSIC COMBICON |
| Tipo de contacto | Macho |
| Familia de artículos | CCV 2,5/..-GF-LR |
| Paso | 5 mm |
| Número de polos | 2 |
| Tipo de montaje | Soldar THR |
| Bloqueo | Lock & Release sujeción aérea (rosca) |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 12 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal área de contacto (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (1,3 - 3 µm Ni), |
| Superficie de metal área de soldadura (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1,3 - 3 µm Ni) |
Datos del material - carcasa
| Aislamiento | LCP |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 225 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Longitud [ l ] | 8,6 mm |
|---|---|
| Anchura [ w ] | 20 mm |
| Altura [ h ] | 14 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 12 mm |
| Longitud del pin [P] | 2 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Media a | 5 mm |
Indicaciones de embalaje
| Esquema de dimensiones | |
|---|---|
| Tipo de embalaje | Correa de 32 mm de ancho |
| Unidad de embalaje | 330 |
| Denominación Unidades de embalaje | Unidades |
| Ancho de cinta [W] | 32 mm |
| Diámetro de la bobina [A] | 330 mm |
| Medidas exteriores de la bobina [W2] | 38,4 mm |
| Tipo del embalaje exterior | Bolsa transparente |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Conexión y método de conexión
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexible / > 50 N |
Ensayos mecánicos según las normas
| Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
|---|---|
| Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
| Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 6 N |
| Polarización y codificación | Prueba aprobada DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
| Fuerza de ensayo por polo | 20 N |
Líneas de fuga y espacios de aire
| Grupo material aislante | IIIa |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 320 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 8 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 6 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistencia de contacto R1 | 1,2 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de contacto R2 | 1,2 mΩ |
| Tensión de choque soportable a nivel del mar | 4,8 kV |
| Tensión alterna soportable | 2,21 kV |
| Resistencia de aislamiento Polos contiguos | > 1 TΩ |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Tensión de choque soportable a nivel del mar | 4,8 kV |
| Tensión alterna soportable | 2,21 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
