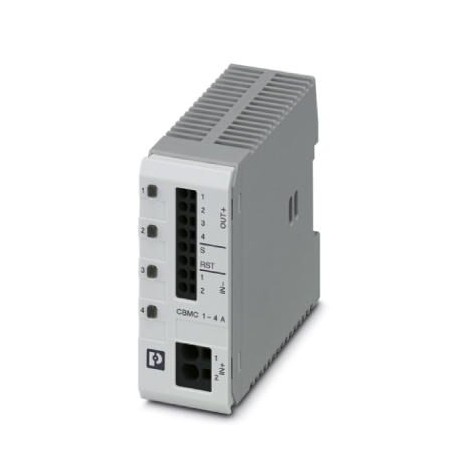

CBMC E4 24DC/1-4A S-R 1065727 PHOENIX CONTACT Interruptor para protección de equipos electrónico multicanal ..
CBMC E4 24DC/1-4A S-R
1065727
PHOENIX_CONTACT
Interruptor para protección de equipos electrónico multicanal para proteger cuatro consumidores en 24A VA DC en caso de sobrecarga y cortocircuito. Con salida de estado, entrada de reset y bloqueo electrónico de las corrientes nominales ajustadas. Para la instalación sobre carriles DIN.
Bloques de terminales > Boque de terminales para fusible
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1065727 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA152 - |
| Página del catálogo | Página 374 (C_4_2019) |
| EAN | 4055626728780 |
| Peso por unidad (sin incluir el embalaje) | 123,610 g |
| Número de tarifa arancelaria | 85363030 |
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Altitud | ≤ 3000 m hasta 52 °C (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| ≤ 4000 m hasta 46 °C (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) | |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 57,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 57,6 Hz … 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
| Índice de protección | IP20 |
Generalidades
| Clase de combustibilidad según UL 94 | V-0 |
|---|---|
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | gris luminoso RAL 7035 |
| Número de polos | 1 |
| Clase de protección | III |
| Construcción | Módulo para montaje sobre carril, de una pieza |
Datos eléctricos
| Tipo de fusible | electrónico |
|---|---|
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión de dimensionamiento | 24 V DC |
| Corriente asignada IN | máx. 16 A DC (IN+) |
| máx. 40 A DC (por cada polo de borne en caso de puenteado de otros equipos mediante IN+) | |
| 1 / 2 / 3 / 4 A DC (ajustable por canal de salida) | |
| Tolerancia de medición I | ± 15 % |
| Resistencia de recirculación | máx. 35 V DC |
| Elemento Fail Safe | 4 A DC (por canal de salida) |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 33 mA |
| Potencia disipada | típ. 0,8 W (sin carga) |
| < 4 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | 1,6 s |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| MTBF (IEC 61709, SN 29500) | 11764705 h (a 25 °C con 21 % de carga) |
| 5319148 h (a 40 °C con 34,25 % de carga) | |
| 846023 h (a 60 °C con 100 % de carga) | |
| Tiempo de desconexión circuito de carga | ≤ 10 ms (en caso de cortocircuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desconexión de subtensión del circuito de carga | ≤ 17,8 V DC (activo) |
| ≥ 18,8 V DC (inactivo) | |
| Desconexión de sobretensión del circuito de carga | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| carga máx. capacitiva circuito de carga | 30000 µF (En función del ajuste de corriente y de la corriente de cortocircuito disponible) |
| Tensión de salida salida de estado | 24 V DC |
| Corriente de salida salida de estado | máx. 0,04 A (Resistente a cortocircuitos) |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Tensión de entrada entrada de reinicio | 7 V DC ... 30 V DC (Reinicio con flanco descendente) |
| Absorción de corriente entrada de reinicio | típ. 0,4 mA (con 24 V DC) |
| Entrada reset de longitud de impulso | ≥ 50 ms (High) |
| ≥ 50 ms (Low) | |
| Entrada reset de tensión | < 5 V DC (Estado Low) |
| > 8 V DC (Estado High) | |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
|---|---|
| Canal LED verde | encendido (Canal conectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea (Modo de programación activado) | |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea dos veces (Canal desconectado, se supera el límite de corriente total de los equipos de 40 A) |
Datos de conexión
| Denominación Conexión | Circuito principal IN+ |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 15 mm |
| Sección de conductor rígido | 0,2 mm² ... 10 mm² |
| Sección de conductor AWG | 24 ... 8 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 6 mm² |
| Denominación Conexión | Circuito principal IN- |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Denominación Conexión | Circuito principal OUT+ |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| EN 60068-2-78 | |
| EN 50178 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 10.0.1 | 27140401 |
|---|---|
| eCl@ss 4.0 | 27141100 |
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
UNSPSC
| UNSPSC 13.2 | 39121410 |
|---|---|
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
