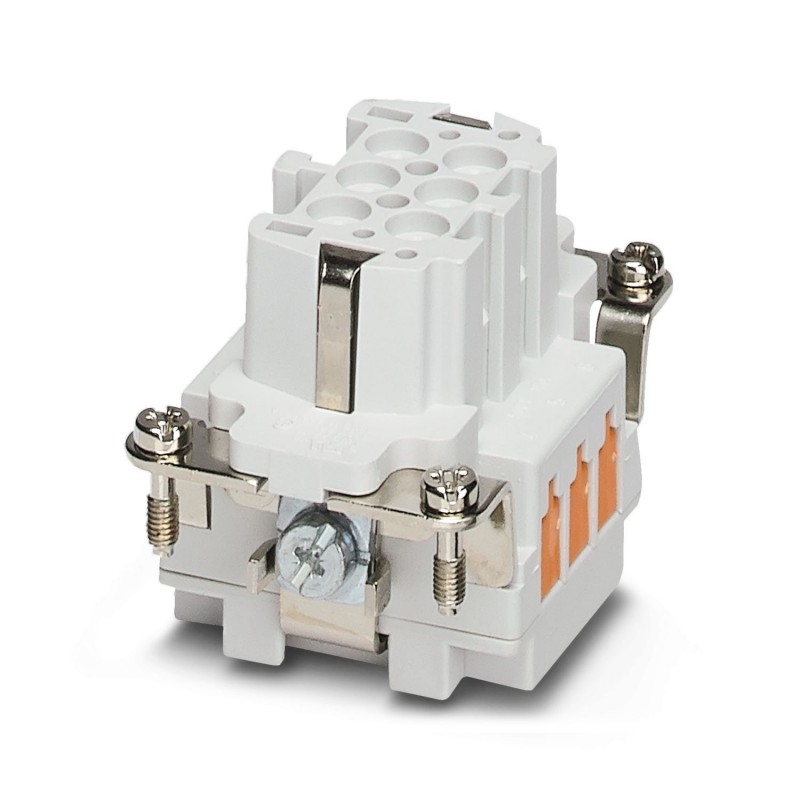

HC-B 6-EBUQ-2,5 1605556 PHOENIX CONTACT Inserto de contactos, número de polos: 6+PE, tamaño: B6, número de c..
HC-B 6-EBUQ-2,5
1605556
PHOENIX_CONTACT
10
Inserto de contactos, número de polos: 6+PE, tamaño: B6, número de conexiones por polo: 1, Hembra, Conexión QUICKON, 500 V, 16 A, 0,34 mm² ... 2,5 mm²
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-B |
| Construcción | B6 |
| Número de polos | 6 |
| Cara de enchufe | 6+PE |
| Numeración de contacto | 1 - 6 |
| Número de conexiones por polo | 1 |
| Tipo de material del contacto | estampado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Anchura | 34 mm |
| Altura | 37 mm |
| Longitud | 51 mm |
| Distancia entre taladros horizontal | 44 mm |
| Distancia entre taladros vertical | 27 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 2,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión QUICKON |
| Número de conexiones por polo | 1 |
| Conexión de conductores | |
| Sección de conexión | 0,34 mm² ... 2,5 mm² (Estructura de los hilos trenzados VDE 0295, clase 1-5/diámetro del hilo trenzado >= 0,2 mm) |
| Sección de conexión AWG | 22 ... 14 |
| Par de apriete | 0,8 Nm ... 1,2 Nm (Conexión PE) |
| 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) | |
| Tensión de dimensionamiento (III/3) | 500 V |
| 500 V | |
| Tensión transitoria de dimensionamiento | 6 kV |
| 6 kV | |
| Corriente asignada | 16 A |
| 16 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Material Aislamiento del conductor | PVC / PE |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Normas / especificaciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Temperatura ambiente (montaje) | -25 °C ... 50 °C |
| Comprobación | |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) | |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 6 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 6 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión borne de desplazamiento |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.34 mm² |
| Sección de conductor conectable (EF007343) | 0.34 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 37 mm |
| Profundidad (EF000049) | 51 mm |
