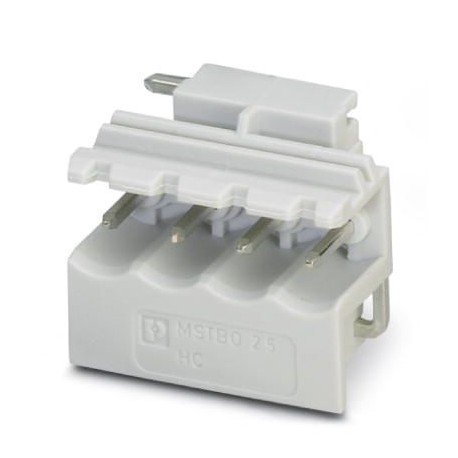

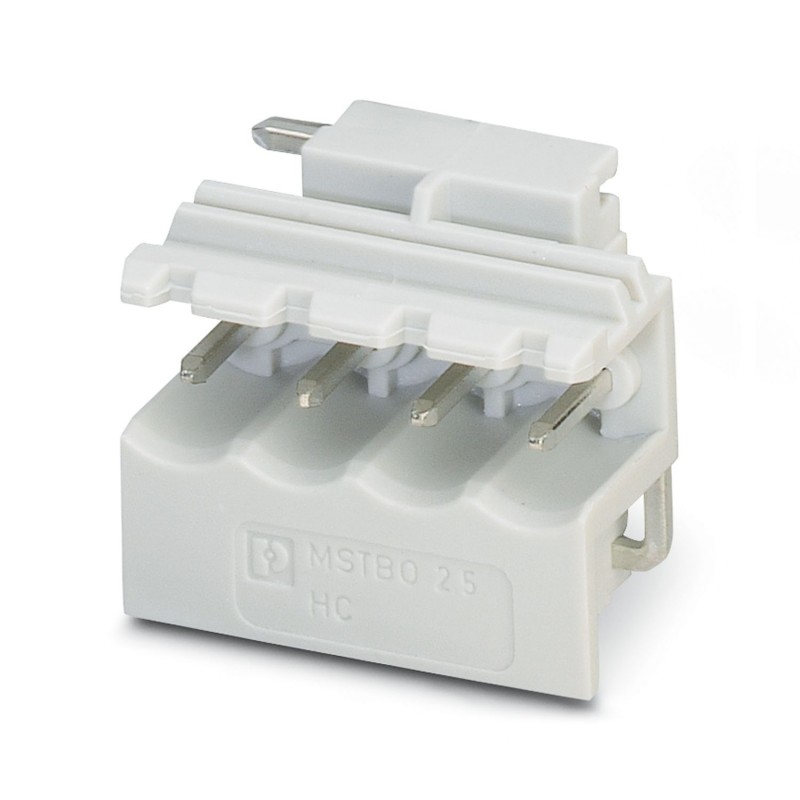

MSTBO 2,5/ 4-G1L KMGY 2907774 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5 m..
MSTBO 2,5/ 4-G1L KMGY
2907774
PHOENIX_CONTACT
200
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: gris claro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 4, número de filas: 1, número de polos: 4, número de conexiones: 4, familia de artículos: MSTBO 2,5/..-G1L, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Ortogonal, bloqueo: sin, tipo de embalaje: empaquetado en caja, Artículo con salida de pin lateral a la izquierda
Colectores de PCB, sección transversal nominal: 2,5 mm2, color: gris claro, corriente nominal: 12 A, voltaje nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: Pin, número de potenciales: 4, número de filas: 1, número de posiciones: 4, número de conexiones: 4, gama de productos: MSTBO 2,5/.. -G1L, paso: 5 mm, montaje: Soldadura por onda, disposición de pines: Pinning lineal, pin de soldadura [P]: 3,5 mm, número de pines de soldadura por potencial: 1, sistema de enchufes: COMBICON MSTB 2,5, Alineación del patrón de conector de pines: Ortogonal, bloqueo: sin, tipo de embalaje: empaquetado en cartón, Producto con salida de pines en el lado izquierdo
Conectores > Conector de circuito impreso
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2907774 |
|---|---|
| Unidad de embalaje | 200 pcs |
| Clave de venta | ACHADB - |
| Cantidad de pedido mínima | 200 pcs |
| Página del catálogo | Página 323 (C_1_2013) |
| EAN | 4017918323615 |
| Peso por unidad (sin incluir el embalaje) | 2,600 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | IN (India) |
Dimensiones
| Paso | 5 mm |
|---|---|
| Media a | 15 mm |
| Altura de construcción | 15 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Separación entre vástagos | 5,00 mm |
Generalidades
| Familia de artículos | MSTBO 2,5/..-G1L |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Corriente de carga máxima | 12 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | gris claro |
| Número de polos | 4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 4 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Gris |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-2907774-MSTBO 2,5/ 4-G1L KMGY | 130 Kbytes |
|
