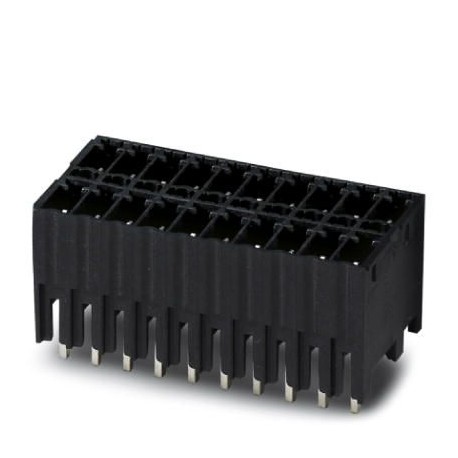

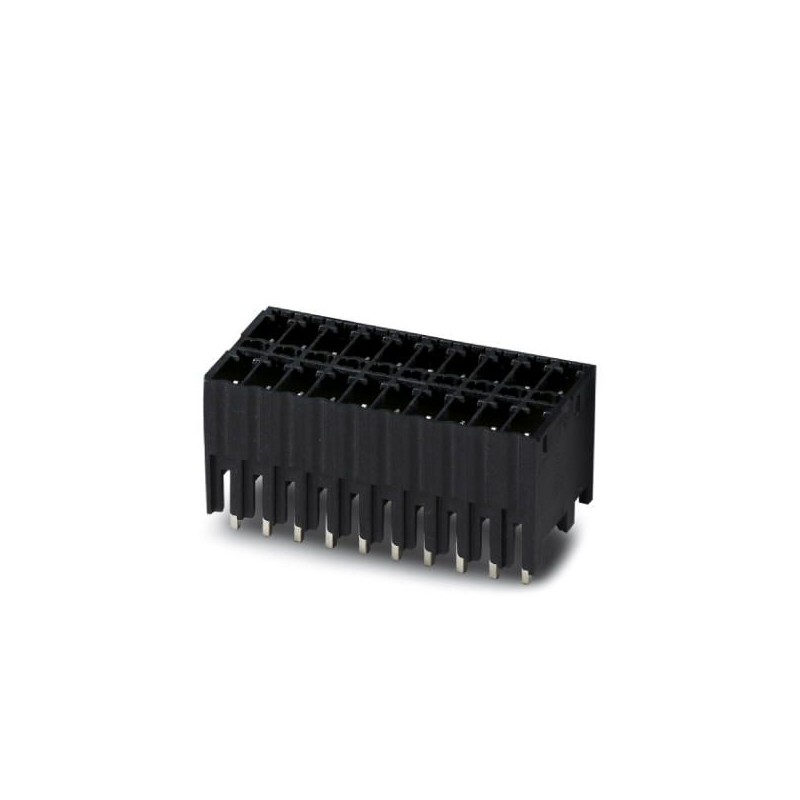

MCDNV 1,5/ 2-G1-3,5 P26THR 1952788 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
MCDNV 1,5/ 2-G1-3,5 P26THR
1952788
PHOENIX_CONTACT
135
Carcasa de base, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 2, paso: 3,5 mm, color: negro, superficie contactos: Estaño, montaje: Soldar THR, La longitud de pin es de 26 mm. Para obtener información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow, consulte bajo: "Descargas"
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 4, número de filas: 2, número de polos: 2, número de conexiones: 4, familia de artículos: MCDNV 1,5/..-G1-THR, paso: 3,5 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja, La longitud de pin es de 26 mm. Para obtener información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow, consulte bajo: "Descargas"
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1952788 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEGB - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 221 (C_1_2013) |
| EAN | 4017918919993 |
| Peso por unidad (sin incluir el embalaje) | 1,820 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | BG (Bulgaria) |
Dimensiones
| Longitud [ l ] | 15,2 mm |
|---|---|
| Anchura | 8,5 mm |
| Paso | 3,5 mm |
| Media a | 3,5 mm |
| Anchura [ w ] | 8,5 mm |
| Altura [ h ] | 16,1 mm |
| Altura de construcción | 13,5 mm |
| Longitud de la patilla de soldar | 2,6 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Separación entre vástagos | 8,30 mm |
| Longitud | 15,2 mm |
Generalidades
| Familia de artículos | MCDNV 1,5/..-G1-THR |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Corriente de carga máxima | 8 A (por polo) |
| Aislamiento | LCP |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 2 |
Indicaciones generales
| Tipo de observación | Datos sobre procesos de soldadura |
|---|---|
| Observación | Procesamiento en procesos de soldadura por reflujo conforme a IEC 60068-2-58 o DIN EN 61760-1 (versión actual, respectivamente) Moisture Sensitive Level (MSL) = 1 según IPC/JEDEC J-STD-020-C |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1952788-MCDNV 1,5/ 2-G1-3,5 P26THR | 155 Kbytes |
|
