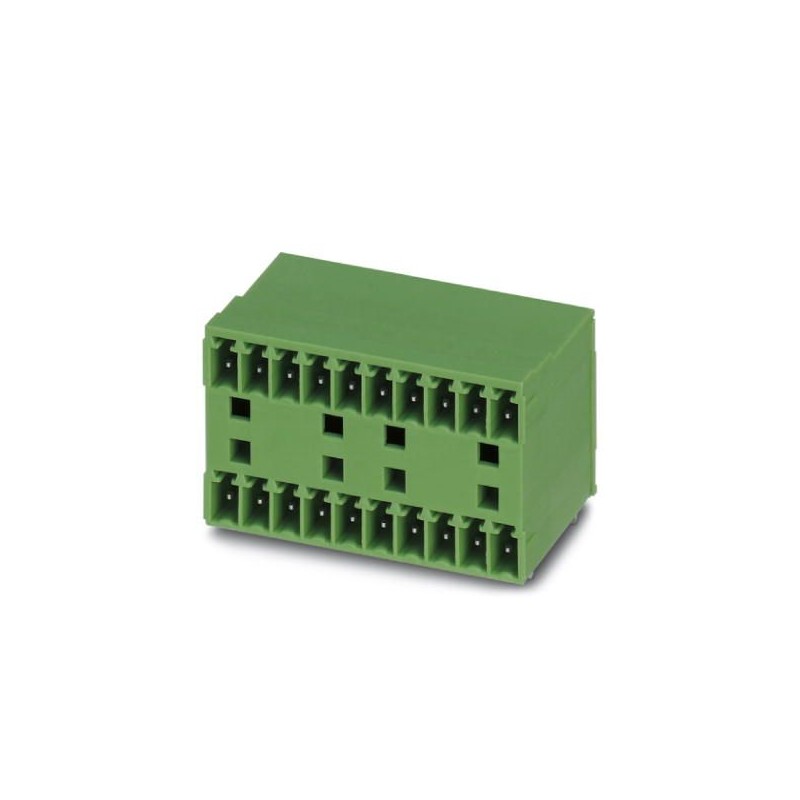

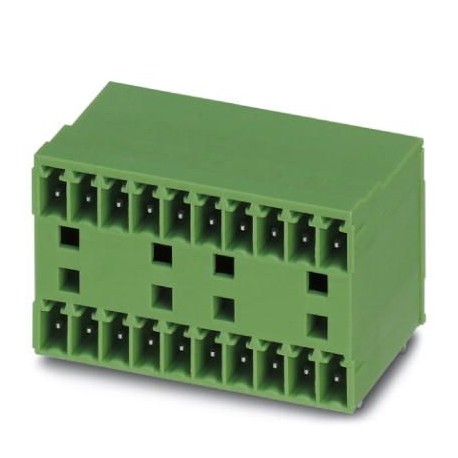

MCD 1,5/ 8-G1-3,81 1843130 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
MCD 1,5/ 8-G1-3,81
1843130
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 8, paso: 3,81 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, En el caso de una combinación con partes enchufables MCV, debe utilizarse un conector MCVW y un conector MCVR, respectivamente.
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 16, número de filas: 2, número de polos: 8, número de conexiones: 16, familia de artículos: MCD 1,5/..-G1, paso: 3,81 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja, En el caso de una combinación con partes enchufables MCV, debe utilizarse un conector MCVW y un conector MCVR, respectivamente.
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1843130 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEFA - |
| Página del catálogo | Página 235 (C_1_2013) |
| EAN | 4017918102333 |
| Peso por unidad (sin incluir el embalaje) | 9,285 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 21,9 mm |
|---|---|
| Anchura | 31,87 mm |
| Paso | 3,81 mm |
| Media a | 26,67 mm |
| Anchura [ w ] | 31,87 mm |
| Altura [ h ] | 26,2 mm |
| Altura de construcción | 22,7 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Separación entre vástagos | 12,70 mm |
| Longitud | 21,9 mm |
Generalidades
| Familia de artículos | MCD 1,5/..-G1 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Corriente de carga máxima | 8 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 8 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1843130-MCD 1,5/ 8-G1-3,81 | 171 Kbytes |
|
