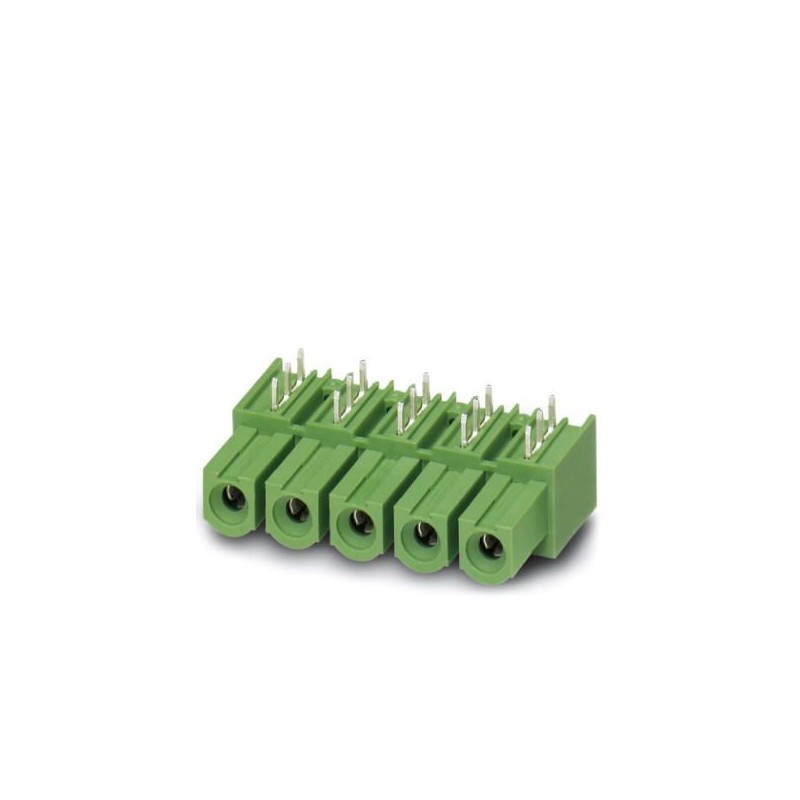

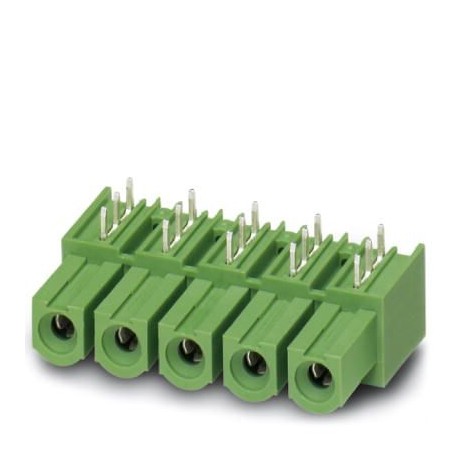

IPC 16/ 6-GU-10,16 1969894 PHOENIX CONTACT Carcasa pasamuros
IPC 16/ 6-GU-10,16
1969894
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 76 A, tensión de dimensionamiento (III/2): 1000 V, número de polos: 6, paso: 10,16 mm, color: verde, superficie contactos: plata, montaje: Soldadura por ola, Dirección de conexión paralela a la placa de circuito impreso; parte enchufable girada 180° con respecto al eje de enchufe.
Carcasa base placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie contactos: plata, tipo de contacto: Hembra, número de potenciales: 6, número de filas: 1, número de polos: 6, número de conexiones: 6, familia de artículos: IPC 16/..-GU, paso: 10,16 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: invertido, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja, Dirección de conexión paralela a la placa de circuito impreso; parte enchufable girada 180° con respecto al eje de enchufe.
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1969894 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABEBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 571 (C_1_2013) |
| EAN | 4017918948641 |
| Peso por unidad (sin incluir el embalaje) | 21,332 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 32,1 mm |
|---|---|
| Anchura | 61,76 mm |
| Paso | 10,16 mm |
| Media a | 50,8 mm |
| Anchura [ w ] | 61,76 mm |
| Altura [ h ] | 17,4 mm |
| Altura de construcción | 13,6 mm |
| Longitud de la patilla de soldar | 4 mm |
| Dimensiones de patilla | 0,8 x 1,2 mm |
| Separación entre vástagos | 10,16 mm |
| Longitud | 32,1 mm |
Generalidades
| Familia de artículos | IPC 16/..-GU |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Corriente nominal IN | 76 A |
| Corriente de carga máxima | 76 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 6 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1969894-IPC 16/ 6-GU-10,16 | 146 Kbytes |
|
