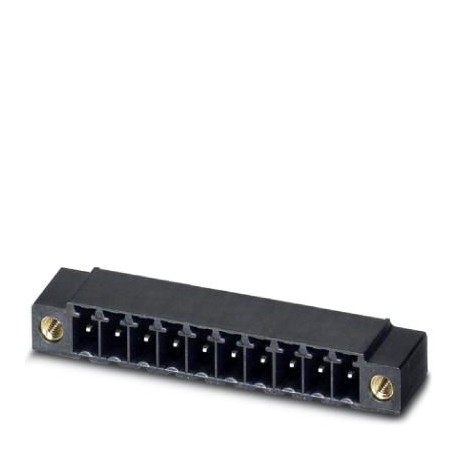

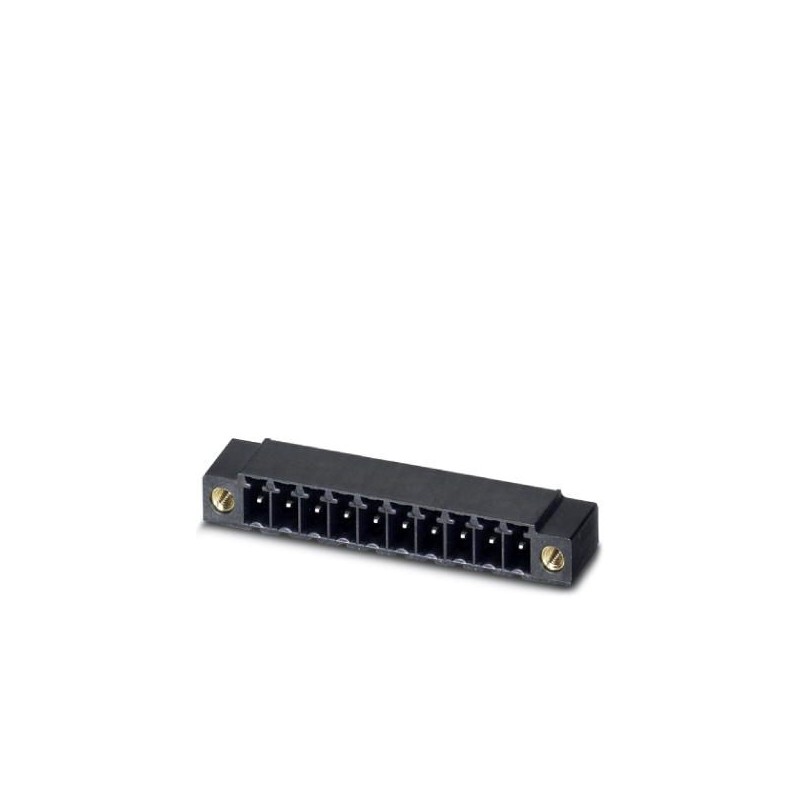

MC 1,5/10-GF-3,81 P20 THRR72 1782103 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
MC 1,5/10-GF-3,81 P20 THRR72
1782103
PHOENIX_CONTACT
380
Carcasa de base, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 10, paso: 3,81 mm, color: negro, superficie contactos: Estaño, montaje: Soldar THR
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Macho, número de filas: 1, número de polos: 10, familia de artículos: MC 1,5/..-GF-THR, paso: 3,81 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (rosca), tipo de embalaje: Correa de 72 mm de ancho
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1782103 |
|---|---|
| Unidad de embalaje | 380 pcs |
| Clave de venta | AAAECB - |
| Cantidad de pedido mínima | 380 pcs |
| Página del catálogo | Página 211 (C_1_2013) |
| EAN | 4046356550680 |
| Peso por unidad (sin incluir el embalaje) | 2,350 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 9,2 mm |
|---|---|
| Anchura | 48,49 mm |
| Paso | 3,81 mm |
| Media a | 34,29 mm |
| Anchura [ w ] | 48,49 mm |
| Altura [ h ] | 8,9 mm |
| Altura de construcción | 6,9 mm |
| Longitud de la patilla de soldar | 2 mm |
| Longitud | 9,2 mm |
Generalidades
| Familia de artículos | MC 1,5/..-GF-THR |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Aislamiento | LCP |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 10 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1782103-MC 1,5/10-GF-3,81 P20 THRR72 | 156 Kbytes |
|
