> PHOENIX_CONTACT>Conectores PCB>MCV 0,5/ 6-G-2,54 SMDR44C2 1706089 PHOENIX CONTACT Carcasa de base, corriente nominal: 6 A, tensión de dimen..
Anterior producto Siguiente producto

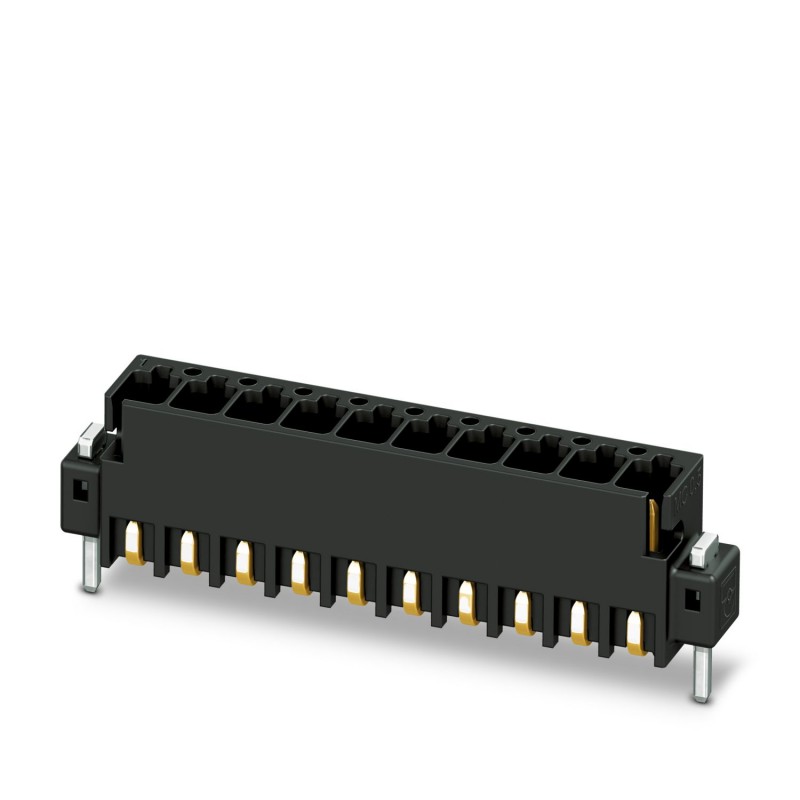

MCV 0,5/ 6-G-2,54 SMDR44C2 1706089 PHOENIX CONTACT Carcasa de base, corriente nominal: 6 A, tensión de dimen.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MCV 0,5/ 6-G-2,54 SMDR44C2 1706089 PHOENIX CONTACT Carcasa de base, corriente nominal: 6 A, tensión de dimen..

MCV 0,5/ 6-G-2,54 SMDR44C2

1706089

PHOENIX_CONTACT

315

Carcasa de base, corriente nominal: 6 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 6, paso: 2,54 mm, color: negro, superficie contactos: Oro, montaje: Soldadura SMD, Codificación fija del último polo, puede combinarse con el conector FMC 0,5/...-ST-2,54 C2

Carcasa base placa de circuito impreso, sección nominal: 0,5 mm², color: negro, corriente nominal: 6 A, tensión de dimensionamiento (III/2): 160 V, superficie contactos: Oro, tipo de contacto: Macho, Número de potenciales: 6, Número de filas: 1, Número de polos por fila: 6, número de conexiones: 6, familia de artículos: MCV 0,5/..-G-SMD, paso: 2,54 mm, montaje: Soldadura SMD, disposición de pines: Geometría pad lineal, longitud del pin [P]: 2 mm, Stecksystem: MICRO COMBICON - FMC 0,5, Bloqueo: sin, tipo de embalaje: Correa de 44 mm de ancho, Codificación fija del último polo, puede combinarse con el conector FMC 0,5/...-ST-2,54 C2

Carcasa base placa de circuito impreso, sección nominal: 0,5 mm2, color: negro, corriente nominal: 6 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Macho, número de potenciales: 6, número de filas: 1, número de polos: 6, número de conexiones: 6, familia de artículos: MCV 0,5/..-G-SMD, paso: 2,54 mm, montaje: Soldadura SMD, disposición de pines: Geometría pad lineal, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON FMC 0,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: Correa de 44 mm de ancho, Codificación fija del último polo, puede combinarse con el conector FMC 0,5/...-ST-2,54 C2

Más detalles


Conectores > Conector de circuito impreso

Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos
Propiedades del artículo
Tipo de productoCarcasa base placa de circuito impreso
Familia de productosMCV 0,5/..-G-SMD
Línea de productosCOMBICON Connectors XS
Número de polos6
Paso2,54 mm
Número de conexiones6
Número de filas1
Número de potenciales6
Brida de sujeciónsin
Diseño del pinGeometría pad lineal
Número de pines de soldadura por potencial1
Estado de mantenimiento de datos
Revisión de artículo01
Propiedades eléctricas
Corriente nominal IN6 A
Tensión nominal UN160 V
Resistencia de contacto2,6 mΩ
Tensión de dimensionamiento (III/3)32 V
Tensión transitoria de dimensionamiento (III/3)2,5 kV
Tensión de dimensionamiento (III/2)160 V
Tensión transitoria de dimensionamiento (III/2)2,5 kV
Tensión nominal (II/2)160 V
Tensión transitoria de dimensionamiento (II/2)2,5 kV
Montaje
Tipo de montajeSoldadura SMD
Diseño del pinGeometría pad lineal
Indicaciones de procesamiento
ProcesoSoldadura por reflujo
Moisture Sensitive LevelMSL 1
Classification Temperature Tc260 °C
Ciclos soldad. por reflujo3
Datos del material
Datos del material - contacto
ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficiecompletamente dorado
Superficie de metal área de contacto (capa superior)Oro (0,25 Au)
Superficie de metal área de contacto (capa intermedia)Níquel (2 - 4 µm Ni)
Superficie de metal área de soldadura (capa superior)Oro (0,25 Au)
Superficie de metal área de soldadura (capa intermedia)Níquel (2 - 4 µm Ni)
Datos del material - carcasa
Color (Carcasa)negro (9005)
Material aislanteLCP
Grupo material aislanteIIIa
CTI según IEC 60112175
Clase de inflamabilidad según UL 94V0
Dimensiones
Esquema de dimensionesdvbtjqggdc.jpg
Paso2,54 mm
Anchura [w]19,82 mm
Altura [h]7,1 mm
Longitud [l]4,85 mm
Altura total7,1 mm
Longitud del pasador de soldadura [P]2 mm
Dimensiones de patilla0,64 x 0,64 mm
Diseño de las placas de circuito impreso
Geometría Pad1,2 x 2,85 mm
Diámetro orificio1,2 mm
Ensayos mecánicos
Examen visual
Especificación del ensayoDIN EN 60512-1-1:2003-01
ResultadoPrueba aprobada
Examen dimensional
Especificación del ensayoDIN EN 60512-1-2:2003-01
ResultadoPrueba aprobada
Resistencia de las rotulaciones
Especificación del ensayoDIN EN 60068-2-70:1996-07
ResultadoPrueba aprobada
Polarización y codificación
Especificación del ensayoDIN EN 60512-13-5:2006-11
ResultadoPrueba aprobada
Portacontactos usado
Especificación del ensayoDIN EN 60512-15-1:2009-03
Portacontactos utilizado
Exigencia >20 N		Prueba aprobada
Fuerzas al enchufar y desenchufar
ResultadoPrueba aprobada
Número de ciclos100
Fuerza al enchufar por polo aprox.2 N
Fuerza al desenchufar por polo aprox.2 N
Ensayos eléctricos
Prueba térmica Grupo de prueba C
Especificación del ensayoDIN EN 60512-5-1:2003-01
Número de polos probado16
Resistencia de aislamiento
Especificación del ensayoDIN EN 60512-3-1:2003-01
Resistencia de aislamiento Polos contiguos> 5 MΩ
Líneas de fuga y distancias de aislamiento de aire
Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo material aislanteIIIa
Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11))CTI 175
Tensión de aislamiento de dimensionamiento (III/3)32 V
Tensión transitoria nominal (III/3)2,5 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3)1,5 mm
valor mínimo de línea de fuga (III/3)1,5 mm
Tensión de aislamiento de dimensionamiento (III/2)160 V
Tensión transitoria nominal (III/2)2,5 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2)1,5 mm
valor mínimo de línea de fuga (III/2)1,6 mm
Tensión de aislamiento de dimensionamiento (II/2)160 V
Tensión transitoria nominal (II/2)2,5 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2)1,5 mm
valor mínimo de línea de fuga (II/2)1,6 mm
Condiciones medioambientales y de vida útil
Ensayo de vibraciones
Especificación del ensayoDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frecuencia10 - 500 - 10 Hz
Velocidad de barrido1 octava/min
Amplitud0,35 mm (10 Hz ... 60,1 Hz)
Aceleración5g (60,1 Hz ... 500 Hz)
Duración de ensayo por eje2 h
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Prueba de durabilidad
Especificación del ensayoDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tensión de choque soportable a nivel del mar2,95 kV
Resistencia de contacto R12,6 mΩ
Resistencia de contacto R22,6 mΩ
Ciclos de enchufe100
Resistencia de aislamiento Polos contiguos> 5 MΩ
Ensayo climático
Especificación del ensayoDIN 50018:2013-05
Fatiga por corrosión1,0 dm3SO2en 300 dm3/40 °C/3 ciclos
Esfuerzo térmico100 °C/168  h
Tensión alterna soportable1,39 kV
Condiciones ambientales
Temperatura ambiente (servicio)-40 °C ... 100 °C (en función de la curva derating)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Humedad relativa del aire (almacenamiento / transporte)30 % ... 70 %
Temperatura ambiente (montaje)-5 °C ... 100 °C
Información sobre el embalaje
Esquema de dimensionesckrmjeflhr.jpg
Tipo de embalajeCorrea de 44 mm de ancho
Ancho de cinta [W]44 mm
Medidas exteriores de la bobina [W2]50,4 mm
Diámetro de la bobina [A]330 mm
Tipo del embalaje exteriorBolsa transparente
Nivel ESD(D) conductivo electrostáticamente
Especificación del ensayoDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07
