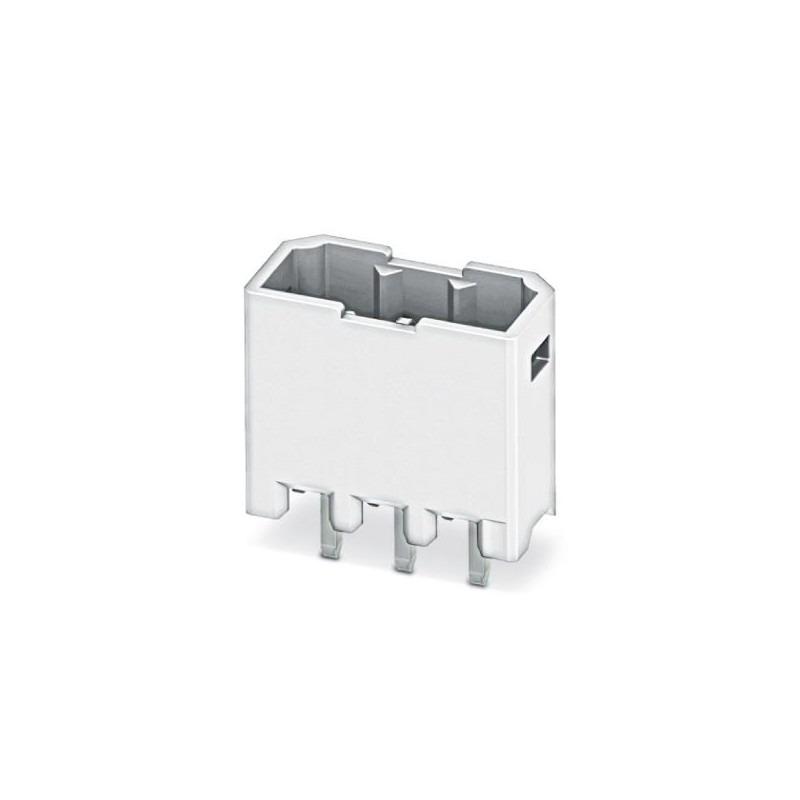

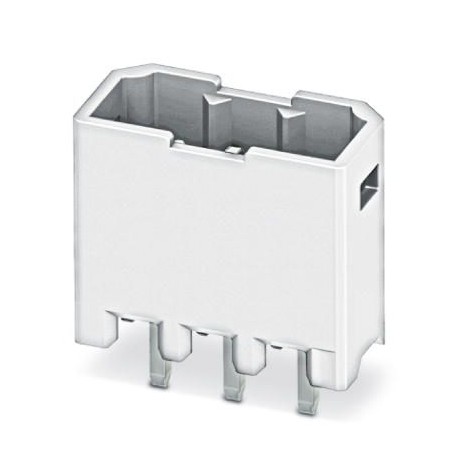

PTSM 0,5/ 2-HV-2,5-THR WH R32 1815264 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nomina..
PTSM 0,5/ 2-HV-2,5-THR WH R32
1815264
PHOENIX_CONTACT
330
Carcasa base placa de circuito impreso, sección nominal: 0,5 mm², color: blanco señales, corriente nominal: 6 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: PTSM 0,5/..-HV-THR WH, paso: 2,5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON PTSM, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: Correa de 32 mm de ancho
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1815264 |
|---|---|
| Unidad de embalaje | 330 pcs |
| Clave de venta | AACMBA - |
| Cantidad de pedido mínima | 330 pcs |
| Página del catálogo | Página 397 (C_1_2013) |
| EAN | 4046356761475 |
| Peso por unidad (sin incluir el embalaje) | 1,890 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Dimensiones
| Longitud [ l ] | 5 mm |
|---|---|
| Anchura | 6,7 mm |
| Paso | 2,5 mm |
| Media a | 2,5 mm |
| Anchura [ w ] | 6,7 mm |
| Altura [ h ] | 9,5 mm |
| Altura de construcción | 7,5 mm |
| Longitud de la patilla de soldar | 2 mm |
| Dimensiones de patilla | 0,6 x 0,6 mm |
| Longitud | 5 mm |
Generalidades
| Familia de artículos | PTSM 0,5/..-HV-THR WH |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 125 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 6 A |
| Corriente de carga máxima | 6 A |
| Aislamiento | HT PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | blanco |
| Número de polos | 2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 2.5 mm |
| Dimensión modular de las conexiones (EF006827) | 2.5 mm |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.1 mm |
| Longitud del pin (EF006825) | 2 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1815264-PTSM 0,5/ 2-HV-2,5-THR WH R32 | 143 Kbytes |
|
