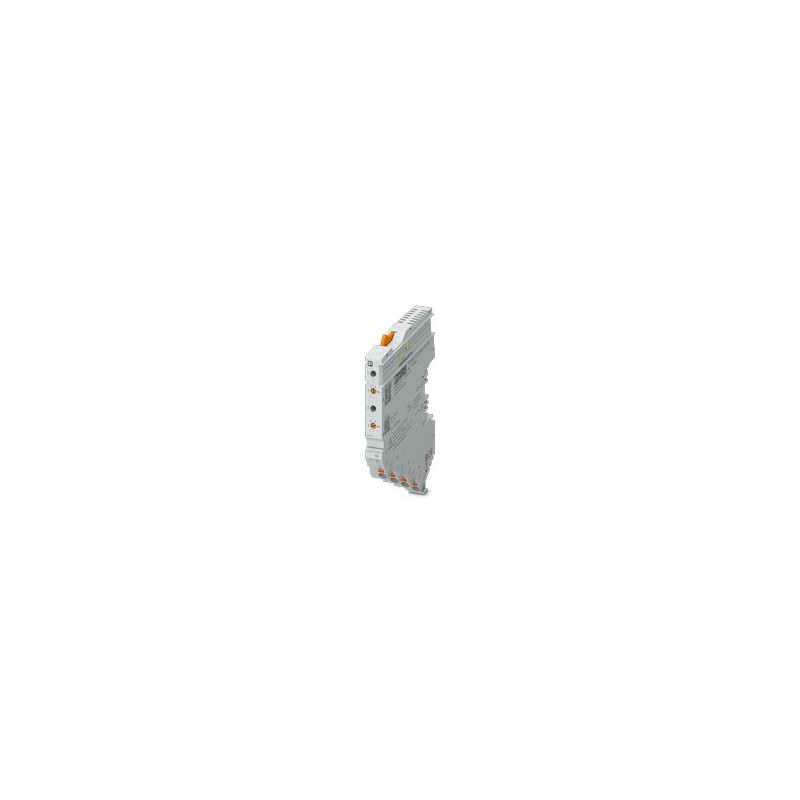

CAPAROC E2 12-24DC/1-4A EX 1344361 PHOENIX CONTACT Interruptores de protección de aparatos electrónicos
CAPAROC E2 12-24DC/1-4A EX
1344361
PHOENIX_CONTACT
Interruptores de protección de aparatos electrónicos
Módulo de interruptores electrónicos para protección de equipos de 2 canales para proteger consumidores en 12 y 24 V DC en caso de sobrecarga y cortocircuito. Corriente nominal ajustable mediante interruptor escalonado de 1 A a 4 A. Homologación EX e para la zona 2. Para instalar sobre carriles DIN mediante las barras colectoras CAPAROC.
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | Sin LABS – conforme a la especificación de prueba VW PV 3.10.7:2005-0 |
| Al conectar los conductores se debe comprobar que los módulos CAPAROC no se separen por las fuerzas de tracción. No se puede formar una ranura entre los módulos. | |
| ¡Cumpla las condiciones definidas para el uso en zonas Ex! Para la instalación, utilice una carcasa certificada adecuada que cuente con una protección mínima IP54 y que cumpla los requisitos de la norma IEC/EN 60079-0. Tenga en cuenta también los requisitos de IEC/EN 60079-14. | |
Propiedades del artículo
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | CAPAROC |
| Número de polos | 1 |
| Número de canales | 2 |
| Número de puestos enchufables | 2 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Número de canales | 2 |
| Generalidades | |
| Tensión de servicio | 10 V DC ... 30 V DC |
| Tensión nominal | 12 V DC |
| 24 V DC | |
| Corriente asignada IN | 4 A DC (por canal) |
| Corriente asignada IN | 1 / 2 / 3 / 4 A DC (se puede ajustar a través del interruptor giratorio de codificación) |
| 1 / 2 / 3 / 4 A DC (ajustable, en modo RC a través del módulo de alimentación con interfaz de comunicación) | |
| Corriente asignada (preajustada) | 1 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Resistencia de recirculación | máx. 35 V DC |
| Retardo para conexión | 50 ms (preajustado de fábrica por canal) |
| adaptable con módulos de alimentación CAPAROC PM IOL y CAPAROC PM PN | |
| Fusible previo necesario | Solo es necesario si Imáxde la alimentación es > la capacidad de cortocircuito. Elemento de seguridad integrado. |
| Capacidad de ruptura en cortocircuito | 300 A |
| Rigidez dieléctrica | 35 V DC (Circuito de carga) |
| Limitación de corriente activa | típ. 2,0 x INcon IN≤3 A |
| típ. 1,5 x INcon IN= 4 A | |
| Fusible | electrónico |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 25 mA (en marcha en vacío a 24 V) |
| Potencia disipada | típ. 0,6 W (en marcha en vacío a 24 V) |
| < 1,1 W (en funcionamiento nominal con 24 V y 4 A) | |
| Tolerancia de medición I | ± 10 % (típ.) |
| MTBF (IEC 61709, SN 29500) | 11364927 h (a 25 °C con 21 % de carga) |
| 5271554 h (a 40 °C con 34,25 % de carga) | |
| 640731 h (a 65 °C con 100 % de carga) | |
| Caída de tensión | 0,06 V (a 4 A) |
| Elemento Fail Safe | 5 A DC (por canal de salida) |
| Circuito de carga | |
| Tiempo de desconexión | 5 s (en caso de sobrecarga 1,1…1,3 x INcon IN= 4 A) |
| 5 s (en caso de sobrecarga 1,1…1,7 x INcon IN<4 A) | |
| ≤ 400 ms (máx. 450 ms para altas corrientes de arranque) | |
| típ. 20 ms (en caso de cortocircuito >1,5 x IN) | |
| Desconexión de subtensión | ≤ 8,5 V DC (activo) |
| ≥ 9,2 V DC (inactivo) | |
| Desconexión de sobretensión | ≥ 32,5 V DC (activo) |
| ≤ 30,5 V DC (inactivo) | |
| Carga máx. capacitiva | ≤ 60000 µF (En función del ajuste de corriente y de la corriente de cortocircuito disponible) |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
| Salida protegida | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 4 mm² |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea dos veces (Comprobar la instalación; sin comunicación con el módulo de alimentación) | |
| Canal LED verde | encendido (Canal conectado) |
| parpadea (Canal conectado, la posición de interruptor de codificación no se corresponde con el valor ajustado) | |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea dos veces (Canal desconectado, se supera el límite de corriente total de los sistemas) | |
| Canal LED rojo-amarillo | parpadea (El canal está sobrecargado y se desconectará) |
| Canal LED rojo-verde | parpadea (Canal desconectado, modo de programación activo, ajuste de corriente tras desconexión por sobrecarga o cortocircuito) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 12,4 mm |
| Altura | 132,4 mm |
| Profundidad | 111,3 mm (Con carril de 7,5 mm) |
Datos del material
| Material | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Clase de inflamabilidad según UL 94 | V-0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -30 °C ... 65 °C (se debe tener en cuenta el rango de temperatura del módulo de alimentación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 4000 m (amsl) |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (Duración 11 ms, impulso de choque en forma de semisinusoide, conforme a IEC 60068-2-27) |
| 25g (Duración 6 ms, impulso de choque semisinusoidal conforme a IEC 60068-2-27, choque continuo) | |
| Vibración (en servicio) | 5g (10 ... 150 Hz/10 ciclos/eje/X, Y, Z) |
Homologaciones
| Homologación UL | |
| Marcado | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| NEC Class 2 according to UL 1310 | |
| ATEX | |
| Marcado | TÜV 22 ATEX 8874 X |
| II 3G Ex ec IIC T4 Gc | |
| IECEx | |
| Marcado | IECEx TUR 22.0049X |
| II 3G Ex ec IIC T4 Gc | |
| UKCA Ex (UKEX) | |
| Marcado | TÜV 22 UKEX 7109 X |
| II 3G Ex ec IIC T4 Gc | |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
| Observación | CEM - Inmunidad a interferencias para zonas industriales |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | CEM - Emisión de perturbaciones para entornos domésticos, comerciales e industriales, así como pequeñas empresas |
| Normas/disposiciones | EN 60068-2-78 |
| Observación | Influencias ambientales - Humedad y calor, constante |
| Normas/disposiciones | EN 50178 |
| Observación | Equipamiento de instalaciones de alta intensidad con equipamientos electrónicos |
| Normas/disposiciones | EN 60068-2-6 |
| Observación | Influencias ambientales - Oscilaciones (sinusoidales) |
| Normas/disposiciones | EN 60068-2-27 |
| Observación | Influencias ambientales - impactos |
| Normas/disposiciones | IEC 60079-7 |
| Observación | Zona Ex. Parte 7: Protección del equipo por seguridad aumentada "e" |
| Normas/disposiciones | IEC 60079-0 |
| Observación | Zona Ex. Parte 0: Equipamiento. Requisitos generales |
Montaje
| Tipo de montaje | enchufable en barra colectora CAPAROC CR… |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
