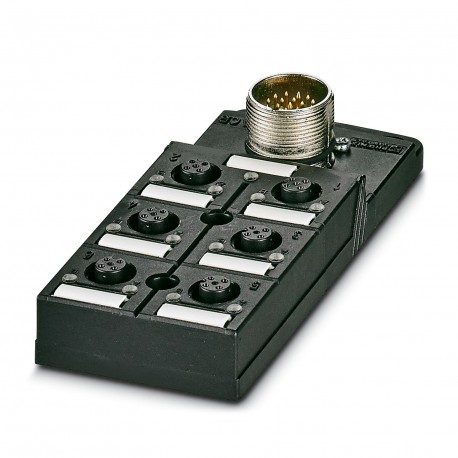

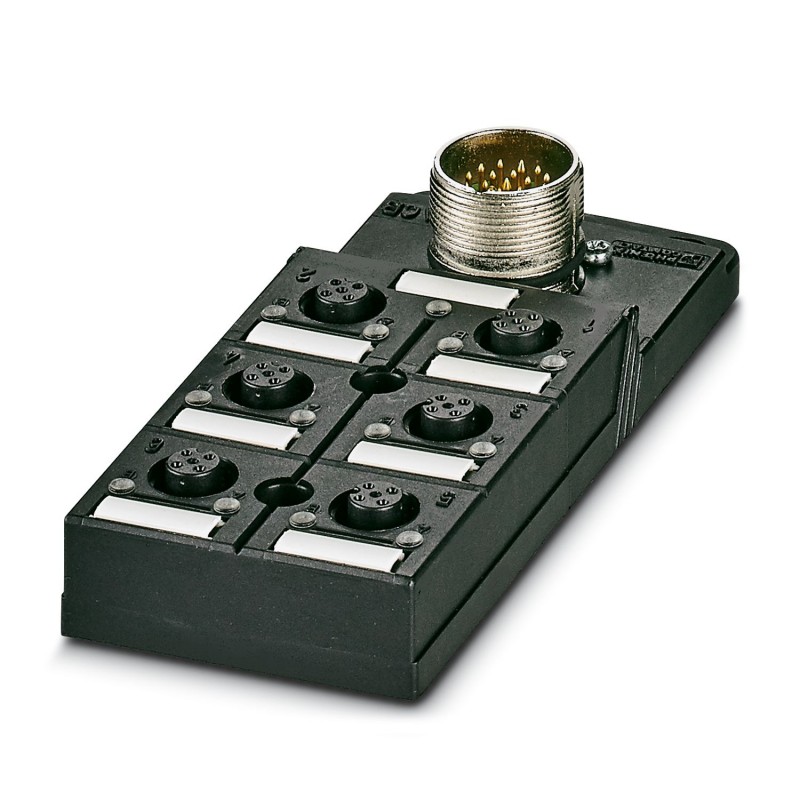

SACB-6/12-M23 1692828 PHOENIX CONTACT Caja distribuidora, aplicación: Estándar, tipo de conexión: Conector h..
SACB-6/12-M23
1692828
PHOENIX_CONTACT
Caja distribuidora, aplicación: Estándar, tipo de conexión: Conector hembra M12 Plástico, número de puestos enchufables: 6, número de polos: 5, codificación: A, ocupación de los puestos enchufables: Doble, indicación de estado: no, Universal; conexión de cable principal: Conexión enchufable M23 90°, apantallamiento: no
Sensores > Distribuidor pasivo sensor/actuador (sin cable)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Nota sobre la aplicación | Las ranuras no ocupadas deben cerrarse antes de la puesta en servicio. Encontrará los elementos de cierre adecuados en "Accesorios". |
| Tipo de producto | Caja distribuidora |
| Aplicación | Estándar |
| Número de polos | 5 |
| Número de puestos enchufables | 6 |
| Codificación | A |
| LED | no |
| Tensión de servicio máxima Umáx. | 135 V |
| Tensión nominal UN | 120 V AC |
| 120 V DC | |
| Corriente asignada total | 12 A |
| Capacidad de corriente por pista máx. | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Conexión de conductores | |
| Tipo de conexión sensor/actuador | Conector hembra M12 |
| Par de apriete Puesto enchufable Cable de sensores/actuadores | 0,4 Nm |
| Asignación de conexiones | |
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 15 |
| 1 / 2 (B) = 7 | |
| 2 / 4 (A) = 5 | |
| 2 / 2 (B) = 4 | |
| 3 / 4 (A) = 16 | |
| 3 / 2 (B) = 8 | |
| 4 / 4 (A) = 3 | |
| 4 / 2 (B) = 14 | |
| 5 / 4 (A) = 17 | |
| 5 / 2 (B) = 9 | |
| 6 / 4 (A) = 2 | |
| 6 / 2 (B) = 13 | |
| 1-6 / 1 (+ 120 V) = 19 | |
| 1-6 / 3 (0 V) = 6 | |
| 1-6 / 5 (PE) = 12 | |
| Indicación de estado disponible | No |
| Esquema de dimensiones |  |
| Anchura | 54 mm |
| Altura | 26 mm |
| Longitud | 129 mm |
| Material Manguito roscado | PA |
| Material Carcasa | PA |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta Junta tórica | NBR |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA |
| Material contacto, lado cable principal | Aleación de Cu |
| Material Soporte de contactos Lado del cable principal | PA |
| Material superficie del contacto, lado cable principal | dorado |
| Tipo de conexión | Conexión enchufable M23 |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -20 °C ... 75 °C |
| Característica | Valor |
|---|---|
| Número de ranuras de sensor/actuador (EF006939) | 6 |
| Número de canales por ranura (EF006885) | 2 |
| Ejecución de las salidas para líneas de sensores/actuadores (EF006972) | M12 |
| Número de polos de las ranuras del sensor/actuador (EF007402) | 5 |
| Tensión de servicio (EF003983) | 120 V |
| Capacidad de carga de corriente máxima por señal de E/S (EF004037) | 12 A |
| Corriente total máxima (EF004039) | 12 A |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Con indicador LED (EF005950) | No |
| Con aislamiento galvánico (EF003272) | No |
| Conexión para sensores NPN (EF006817) | Sí |
| Temperatura de operatividad (EF002393) | -20 °C |
| Grado de protección (IP) (EF005474) | IP65 |
| Categoría de protección contra explosiones para gas (EF003997) | Otros |
| Categoría de protección contra explosiones para polvo (EF003998) | Otros |
| Anchura (EF000008) | 54 mm |
| Altura (EF000040) | 26 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1692828-SACB-6/12-M23 | 146 Kbytes |
|
