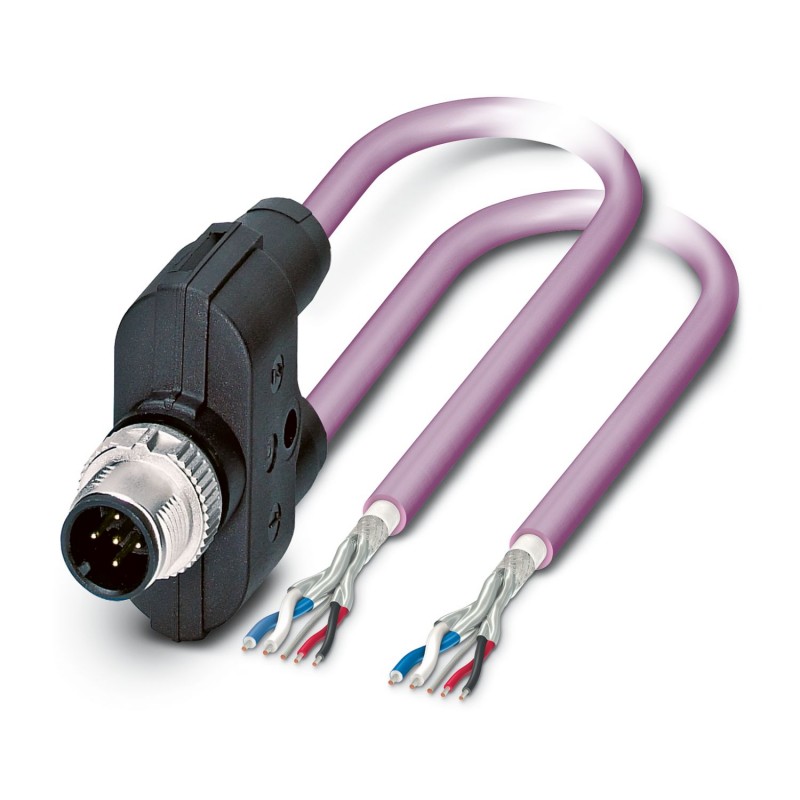

SAC-5PY-M/2X 2,0-920 1436084 PHOENIX CONTACT Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos, PUR sin..
SAC-5PY-M/2X 2,0-920
1436084
PHOENIX_CONTACT
Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos, PUR sin halógenos, rojo lila RAL 4001, apantallado, Conector recta M12 SPEEDCON, codificación: A, a extremo de cable libre y extremo de cable libre, longitud de cable: 2 m, Conector enchufable sin apantallar, La pantalla está colocada sobre el pin 1
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | CANopen® |
| Número de polos | 5 |
| Apantallado | no |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
Interfaces
| Sistema bus | CANopen®/DeviceNet™ |
| Tipo de señal/categoría | CANopen® |
| DeviceNet™ |
Señalización
| Indicación de estado | no |
| Indicación de estado disponible | No |
Propiedades eléctricas
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Medio de transmisión | Cobre |
Datos del material
| Clase de inflamabilidad según UL 94 | HB |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
Dimensiones
| Esquema de dimensiones |  |
| Distancia media | 21 mm |
Datos de conexión
| Asignación de conexiones | |
| Contacto Color (denominación de señal) Contacto (opcional) | 1 (Repartidor) SR (Pantalla) |
| 2 (Repartidor) RD (V+) | |
| 3 (Repartidor) BK (V-) | |
| 4 (Repartidor) WH (CAN_H) | |
| 5 (Repartidor) BU (CAN_L) | |
Conectores
| Conexión 1 | |
| Construcción | Conector recta M12 SPEEDCON |
| Número de polos | 5 |
| Sistema de bloqueo | SPEEDCON |
| Tipo de codificación | A (Estándar) |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C |
| Conexión 2 | |
| Construcción | extremo de cable libre |
| Conexión 3 | |
| Construcción | extremo de cable libre |
Cable/línea
| Longitud del cable | 2 m |
| CANopen®/DeviceNet™, PUR, violeta [920] | |
| Esquema de dimensiones |  |
| Peso del cable | 90 kg/km |
| UL AWM Style | 21198 (80 °C/300 V) |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | CANopen®/DeviceNet™, PUR, violeta [920] |
| Diseño de conductores | 2xAWG24/19+2xAWG22/19 |
| Construcción del conductor cable de señales | 19x 0,13 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 2x 0,25 mm² (Línea de datos) |
| 2x 0,34 mm² (Fuente de alimentación) | |
| 1x 0,34 mm² (Conductor de referencia) | |
| Diámetro de conductor incl. aislamiento | 1,95 mm ±0,05 mm (Línea de datos) |
| 1,4 mm ±0,05 mm (Fuente de alimentación) | |
| Diámetro exterior del cable | 6,70 mm ±0,3 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | rojo lila RAL 4001 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PE espumado (Línea de datos) |
| PE (Fuente de alimentación) | |
| Conductor individual, color | rojo-negro, azul-blanco |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja de aluminio revestida de plástico, lado de aluminio exterior |
| Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
| Cubierta visual de pantalla | 80 % |
| Resistencia de aislamiento | ≥ 5 GΩ*km (Línea de datos) |
| ≥ 5 GΩ*km (Fuente de alimentación) | |
| Resistencia al pulido | ≤ 181,80 Ω/km (Línea de datos) |
| ≤ 114,80 Ω/km (Fuente de alimentación) | |
| Impedancia característica | 120 Ω ±10 % (con 1 MHz) |
| Capacidad de la línea | nom. 40 nF/km (Línea de datos) |
| Tensión nominal Cable | ≤ 300 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 34 mm |
| Menor radio de flexión, montaje móvil | 67 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 5000000, Radio de flexión: 70 mm, Radio de flexión: 10 x D, Trayecto de avance: 4,5 m, Velocidad de avance: 3 m/s, Aceleración: 3 m/s², Temperatura ambiente: -20 °C ... 60 °C |
| Atenuación de pantalla | ≤ 22,9 dB/km (con 1 MHz) |
| ≤ 16,4 dB/km (a 500 kHz) | |
| ≤ 9,5 dB/km (A 125 kHz) | |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según IEC 60754-1 | |
| Resistencia a las llamas | IEC 60332-1-2 |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Otras resistencias | poco adherente |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -30 °C ... 70 °C (Cable, disposiCión móvil) | |
| -20 °C ... 60 °C (En la instalación) | |
| -20 °C ... 60 °C (Cable, uso de cadenas de arrastre) | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
Normas y especificaciones
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 2 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -30 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
