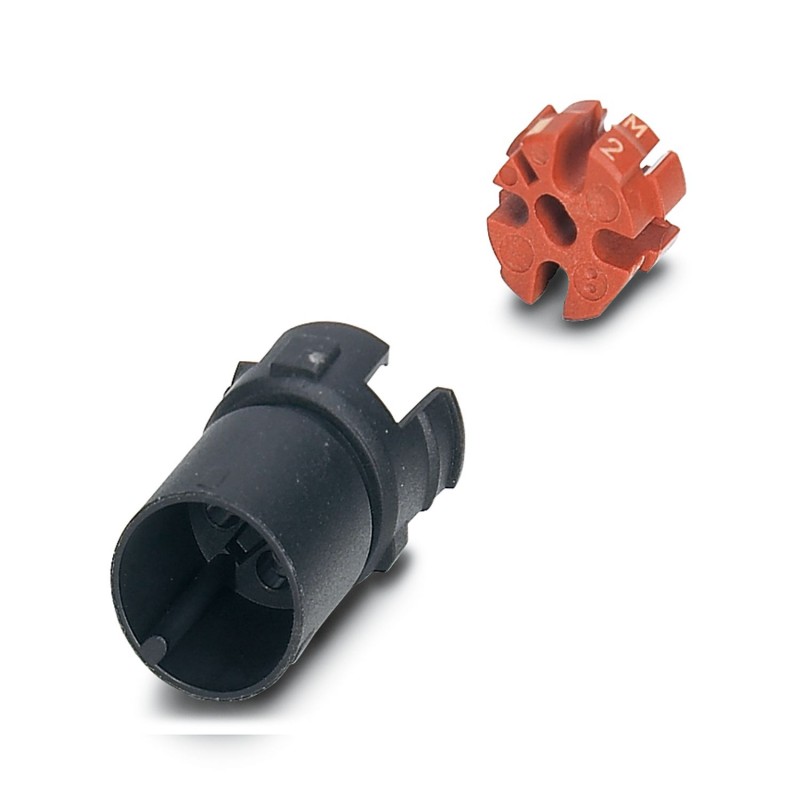

SACC-MCI-M12MS-5CON 1419988 PHOENIX CONTACT Soporte de contactos, 5-polos, Conector macho, recto, M12, A-cod..
SACC-MCI-M12MS-5CON
1419988
PHOENIX_CONTACT
10
Soporte de contactos, 5-polos, Conector macho, recto, M12, A-codificación, Conexión crimpada, 0,34 mm², El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)
Soporte de contactos, 5-polos, Conector macho, recto, M12, codificación: A, Montaje frontal, Brida cuadrada, Conexión crimpada, 0,34 mm², El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb<. 0,1 %)
Conectores > Inserto conector para conector circular
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Existe junta de obturación | no |
| Apantallado | no |
| Codificación | A |
| Tipo de rosca | M12 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 60 V |
| Corriente nominal IN | 4 A |
| Tipo de conexión | Conexión crimpada |
| Indicación de estado | no |
| Indicación de estado disponible | No |
| Clase de inflamabilidad según UL 94 | V0 |
| Material soporte de contactos | PA 6.6 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Sección de línea | 0,34 mm² |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (Cable, disposiCión móvil) |
| Datos mecánicos | |
| Ciclos de enchufe | > 100 |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| -25 °C ... 85 °C (Cable, disposiCión móvil) | |
| -40 °C ... 85 °C (cable, disposición fija) | |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Tipo de montaje | Montaje frontal Brida cuadrada Longitud lateral 25 mm |
| Indicaciones de montaje | Longitud lateral 25 mm |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
