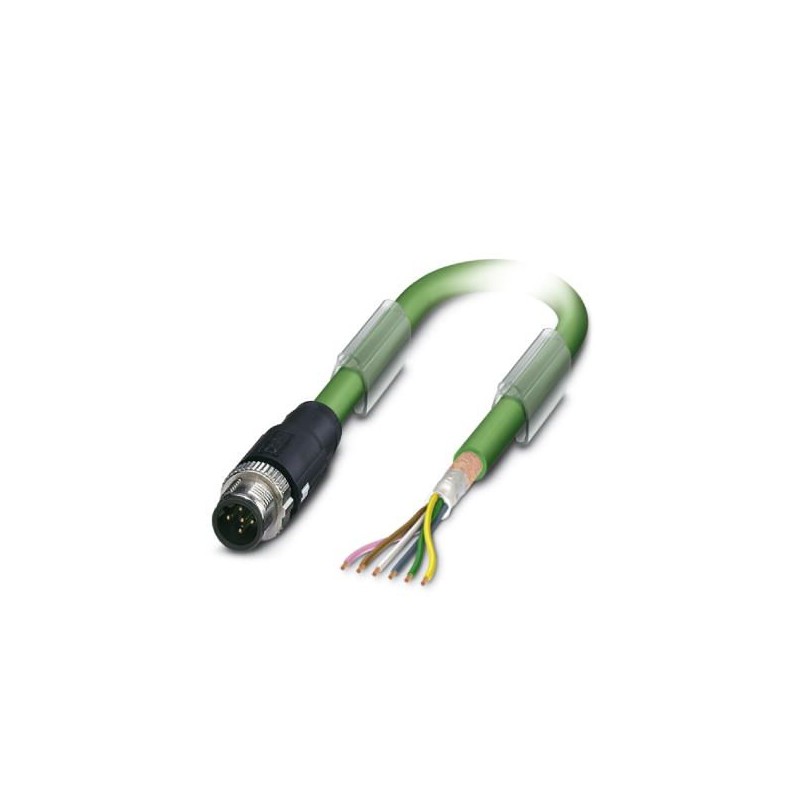

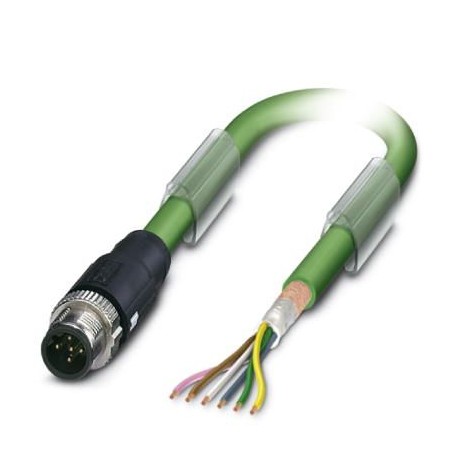

SAC-5P-MSB/ 5,0-900 SCO 1517880 PHOENIX CONTACT Cable de sistema de bus
SAC-5P-MSB/ 5,0-900 SCO
1517880
PHOENIX_CONTACT
Cable de sistema de bus, INTERBUS (16 MBit/s), 5-polos, PUR sin halógenos, Verde RAL 6017, apantallado, Conector macho recto M12 SPEEDCON, codificado B, a extremo de cable libre, longitud de cable: 5 m
Cable de sistema de bus, INTERBUS (16 MBit/s), 5-polos sin halógenos, apantallado, Conector recta M12, codificación: B SPEEDCON, a extremo de cable libre, longitud de cable: 5 m
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1517880 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CKB - |
| Página del catálogo | Página 428 (C_2_2017) |
| EAN | 4017918968007 |
| Peso por unidad (sin incluir el embalaje) | 357,800 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 5 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | B - inverso |
| Tipo de señal/categoría | INTERBUS, 16 MBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Par de apriete | 0,4 Nm (Conector M12) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material moleteado | Fundición inyectada de cinc, niquelada |
Asignación de conexiones
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | YE (DO) |
|---|---|
| 2 (Conector) | GN (DO) | |
| 3 (Conector) | GY (DI) | |
| 4 (Conector) | PK (DI) | |
| 5 (Conector) | BN (GND) |
Cable
| Tipo de cable | INTERBUS |
|---|---|
| Tipo de cable (abreviatura) | 900 |
| Construcción de cable | 3 x 2 x 0,22 mm² |
| Sección de conductor | 3x 2x 0,22 mm² |
| Línea de señales AWG | 24 |
| Construcción del conductor cable de señales | 32x 0,10 mm |
| Colores de conductor | Verde-amarillo, blanco-marrón, gris-rosa |
| Cableado de pares | 2 conductores como par |
| Cableado total | 3 pares como alma |
| Apantallamiento | Malla de hilos de cobre |
| Envoltura exterior, color | verde mayo RAL 6017 |
| Diámetro exterior del cable D | 8 mm |
| Radio de curvatura mínimo, colocado de forma fija | 7,5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 15 x D |
| Número de ciclos de flexión | 5000000 |
| Radio de flexión | 120 mm |
| Trayecto de avance | 10 m |
| Velocidad de avance | 1,6 m/s |
| Aceleración | 3,2 m/s² |
| Peso del cable | 70 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Resistencia al pulido | ≤ 159,80 Ω/km |
| Capacidad de la línea | ≤ 60 nF/km (Con 800 Hz) |
| Impedancia propia | 120 Ω ±20 % (con 64 kHz) |
| 100 Ω ±15 % (con 1 MHz) | |
| Atenuación paradiafónica (NEXT) | ≥ 61 dB (con 772 kHz) |
| ≥ 59 dB (con 1 MHz) | |
| ≥ 55 dB (a 2 MHz) | |
| ≥ 50 dB (a 4 MHz) | |
| ≥ 46 dB (a 8 MHz) | |
| ≥ 44 dB (a 10 MHz) | |
| ≥ 41 dB (con 16 MHz) | |
| ≥ 40 dB (a 20 MHz) | |
| Atenuación | ≤ 15 dB/km (con 256 kHz) |
| ≤ 24 dB/km (con 772 kHz) | |
| ≤ 27 dB/km (con 1 MHz) | |
| ≤ 52 dB/km (a 4 MHz) | |
| ≤ 84 dB/km (a 10 MHz) | |
| ≤ 112 dB/km (con 16 MHz) | |
| ≤ 119 dB/km (a 20 MHz) | |
| Velocidad de señales | 0,66 c |
| Impedancia de transferencia | < 250,00 mΩ/m (a 30 MHz) |
| Tensión nominal Cable | 250 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 1500 Veff |
| Tensión de prueba Conductor/Pantalla | 1000 Veff |
| Resistencia a las llamas | según VDE 0472 parte 4, tipo de prueba B |
| según IEC 60332-1 | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -30 °C ... 70 °C (cable, disposición móvil) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1517880-SAC-5P-MSB/ 5,0-900 SCO | 161 Kbytes |
|
