SAC-5P-MSB/15,0-900/FSB SCO
1518012
PHOENIX_CONTACT
1

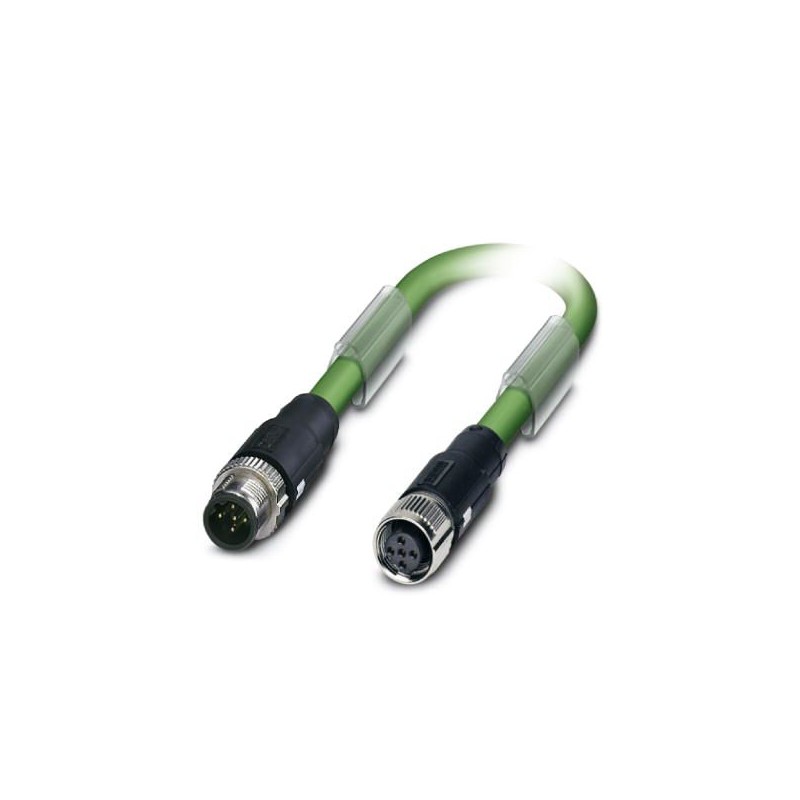

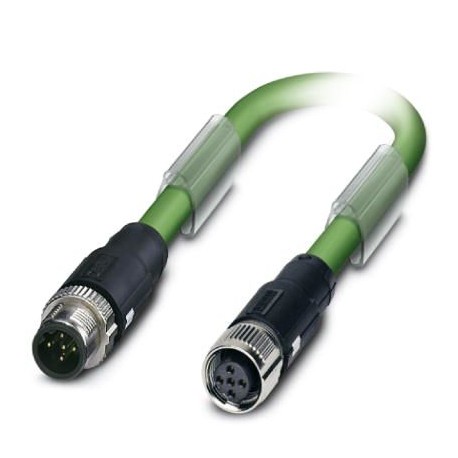

Cable de sistema de bus, INTERBUS (16 MBit/s), 5-polos, PUR sin halógenos, Verde RAL 6017, apantallado, Conector macho recto M12 SPEEDCON, codificado B, a Hembra de conexión recto M12 SPEEDCON, codificado B, longitud de cable: 15 m
Cable de sistema de bus, INTERBUS (16 MBit/s), 5-polos sin halógenos, apantallado, Conector recta M12, codificación: B SPEEDCON, a Hembra recta M12, codificación: B SPEEDCON, longitud de cable: 15 m
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1518012 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF1CKB - |
Página del catálogo | Página 428 (C_2_2017) |
EAN | 4017918968137 |
Peso por unidad (sin incluir el embalaje) | 1.092,400 g |
Número de tarifa arancelaria | 85444290 |
País de origen | PL (Polonia) |
Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
---|---|
Índice de protección | IP65 |
IP67 |
Corriente de dimensionamiento a 40 °C | 4 A |
---|---|
Tensión de dimensionamiento | 48 V AC |
60 V DC | |
Número de polos | 5 |
Resistencia de aislamiento | ≥ 100 MΩ |
Codificación | B - inverso |
Tipo de señal/categoría | INTERBUS, 16 MBit/s |
Indicación de estado | No |
Categoría de sobretensiones | II |
Grado de polución | 3 |
Par de apriete | 0,4 Nm (Conector M12) |
Clase de combustibilidad según UL 94 | V0 |
---|---|
Material contacto | CuSn |
Material superficie del contacto | Ni/Au |
Material soporte de contactos | PA 6.6 |
Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
Material moleteado | Fundición inyectada de cinc, niquelada |
Material de la junta | NBR |
Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | YE (DO) | 1 (Hembra) |
---|---|
2 (Conector) | GN (DO) | 2 (Hembra) | |
3 (Conector) | GY (DI) | 3 (Hembra) | |
4 (Conector) | PK (DI) | 4 (Hembra) | |
5 (Conector) | BN (GND) | 5 (Hembra) |
Tipo de cable | INTERBUS |
---|---|
Tipo de cable (abreviatura) | 900 |
Construcción de cable | 3 x 2 x 0,22 mm² |
Sección de conductor | 3x 2x 0,22 mm² |
Línea de señales AWG | 24 |
Construcción del conductor cable de señales | 32x 0,10 mm |
Colores de conductor | Verde-amarillo, blanco-marrón, gris-rosa |
Cableado de pares | 2 conductores como par |
Cableado total | 3 pares como alma |
Apantallamiento | Malla de hilos de cobre |
Envoltura exterior, color | verde mayo RAL 6017 |
Diámetro exterior del cable D | 8 mm |
Radio de curvatura mínimo, colocado de forma fija | 7,5 x D |
Radio de curvatura mínimo, colocado de forma flexible | 15 x D |
Número de ciclos de flexión | 5000000 |
Radio de flexión | 120 mm |
Trayecto de avance | 10 m |
Velocidad de avance | 1,6 m/s |
Aceleración | 3,2 m/s² |
Peso del cable | 70 kg/km |
Envoltura exterior, material | PUR |
Material Aislamiento de conductor | PE |
Material Conductor | Conductor Cu desnudo |
Resistencia de aislamiento | ≥ 5 GΩ*km |
Resistencia al pulido | ≤ 159,80 Ω/km |
Capacidad de la línea | ≤ 60 nF/km (Con 800 Hz) |
Impedancia propia | 120 Ω ±20 % (con 64 kHz) |
100 Ω ±15 % (con 1 MHz) | |
Atenuación paradiafónica (NEXT) | ≥ 61 dB (con 772 kHz) |
≥ 59 dB (con 1 MHz) | |
≥ 55 dB (a 2 MHz) | |
≥ 50 dB (a 4 MHz) | |
≥ 46 dB (a 8 MHz) | |
≥ 44 dB (a 10 MHz) | |
≥ 41 dB (con 16 MHz) | |
≥ 40 dB (a 20 MHz) | |
Atenuación | ≤ 15 dB/km (con 256 kHz) |
≤ 24 dB/km (con 772 kHz) | |
≤ 27 dB/km (con 1 MHz) | |
≤ 52 dB/km (a 4 MHz) | |
≤ 84 dB/km (a 10 MHz) | |
≤ 112 dB/km (con 16 MHz) | |
≤ 119 dB/km (a 20 MHz) | |
Velocidad de señales | 0,66 c |
Impedancia de transferencia | < 250,00 mΩ/m (a 30 MHz) |
Tensión nominal Cable | 250 V (Valor de pico, no apto para alta intensidad) |
Tensión de prueba Conductor/Conductor | 1500 Veff |
Tensión de prueba Conductor/Pantalla | 1000 Veff |
Resistencia a las llamas | según VDE 0472 parte 4, tipo de prueba B |
según IEC 60332-1 | |
Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
-30 °C ... 70 °C (cable, disposición móvil) |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes | |
PHOENIX CONTACT-1518012-SAC-5P-MSB/15,0-900/FSB SCO | 171 Kbytes |
