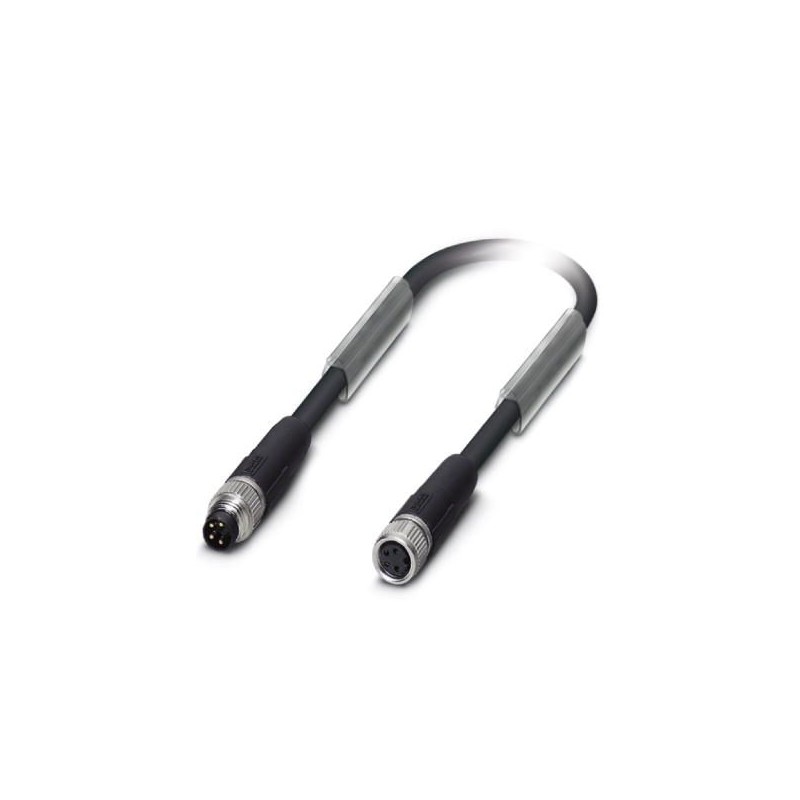

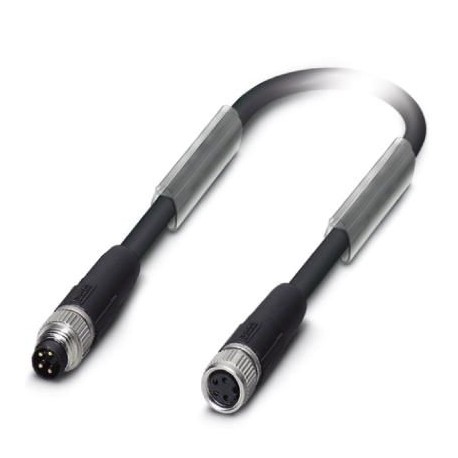

SAC-4P-M 8MS/ 0,5-950/M 8FS 1543524 PHOENIX CONTACT Cable de sistema de bus
SAC-4P-M 8MS/ 0,5-950/M 8FS
1543524
PHOENIX_CONTACT
Cable de sistema de bus, INTERBUS, 4-polos, PUR sin halógenos, negro RAL 9005, apantallado, Conector macho recto M8, a Hembra de conexión recto M8, longitud de cable: 0,5 m
Cable de sistema de bus, INTERBUS, 4-polos sin halógenos, apantallado, Conector recta M8, codificación: A, a Hembra recta M8, longitud de cable: 0,5 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1543524 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1BJA - |
| Página del catálogo | Página 222 (C_6_2017) |
| EAN | 4046356097017 |
| Peso por unidad (sin incluir el embalaje) | 44,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 4 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Tipo de señal/categoría | INTERBUS |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tensión de prueba | 800 V |
| Par de apriete | 0,2 Nm (Conector enchufable M8) |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Asignación de conexiones
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | RD (0,34 mm²) | 1 (Hembra) |
|---|---|
| 3 (Conector) | BU (0,34 mm²) | 3 (Hembra) | |
| 2 (Conector) | YE (0,14 mm²) | 2 (Hembra) | |
| 4 (Conector) | GN (0,14 mm²) | 4 (Hembra) |
Cable
| Tipo de cable | INTERBUS |
|---|---|
| Tipo de cable (abreviatura) | 950 |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Construcción de cable | 2xAWG26/19+2xAWG22/19 |
| Sección de conductor | 2x 0,14 mm² (conductor de señales) |
| 2x 0,34 mm² (Fuente de alimentación) | |
| 1x 0,38 mm² (Conductor de referencia) | |
| Línea de señales AWG | 26 |
| Alimentación de tensión AWG | 22 |
| Construcción del conductor cable de señales | 19x 0,10 mm |
| Construcción del conductor alimentación de tensión | 19x 0,15 mm |
| Diámetro de los conductores, aislamiento incluido | 0,97 mm (conductor de señales) |
| 1,25 mm (Fuente de alimentación) | |
| Grosor de pared Aislamiento | 0,24 mm (Aislamiento de conductor Línea de señales) |
| 0,25 mm (Aislamiento de conductor Alimentación de tensión) | |
| Colores de conductor | rojo-azul, verde-amarillo |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
| Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | negro RAL 9005 |
| Grosor de pared envoltura exterior | aprox. 0,75 mm |
| Diámetro exterior del cable D | 5,2 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
| Número de ciclos de flexión | 1000000 |
| Radio de flexión | 110 mm |
| Trayecto de avance | 6 m |
| Velocidad de avance | 4 m/s |
| Aceleración | 4 m/s² |
| Peso del cable | 41 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PP |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Resistencia del conductor | ≤ 150 Ω/km (conductor de señales) |
| ≤ 58 Ω/km (Fuente de alimentación) | |
| Impedancia propia | 75 Ω ±10 Ω (conductor de señales) |
| 55 Ω ±10 Ω (Fuente de alimentación) | |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 1000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 1000 V (50 Hz, 1 min) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -40 °C ... 80 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1543524-SAC-4P-M 8MS/ 0,5-950/M 8FS | 116 Kbytes |
|
