SAC-4P-M 8MR/20,0-950/M 8FR 1551037 PHOENIX CONTACT Cable de sistema de bus, INTERBUS, 4-polos, PUR sin haló..
SAC-4P-M 8MR/20,0-950/M 8FR
1551037
PHOENIX_CONTACT

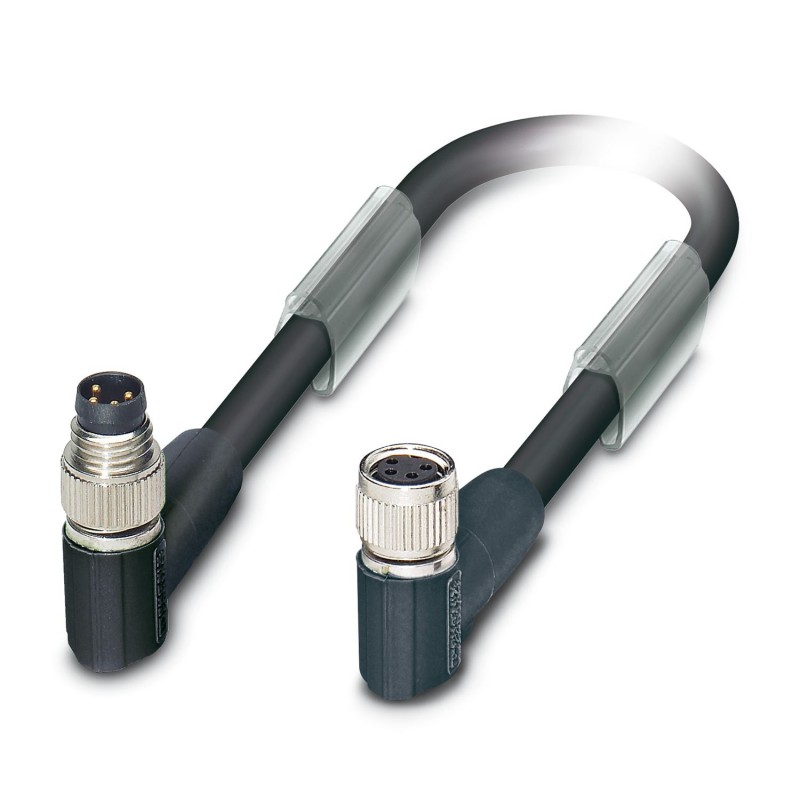

Cable de sistema de bus, INTERBUS, 4-polos, PUR sin halógenos, negro RAL 9005, apantallado, Conector macho acodado M8, a Hembra de conexión acodado M8, longitud de cable: 20 m
Cable de sistema de bus, INTERBUS, 4-polos, PUR sin halógenos, negro RAL 9005, apantallado, Conector acodado M8, codificación: A, a Hembra acodado M8, longitud de cable: 20 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | INTERBUS |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Sistema bus | INTERBUS |
| Tipo de señal/categoría | INTERBUS |
| Indicación de estado | no |
| Indicación de estado disponible | No |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Tensión de prueba | 800 V |
| Medio de transmisión | Cobre |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Envoltura exterior, material | PUR |
| Asignación de conexiones | |
| Contacto Color (denominación de señal) Contacto (opcional) | 1 (Conector) RD (0,34 mm²) 1 (Hembra) |
| 3 (Conector) BU (0,34 mm²) 3 (Hembra) | |
| 2 (Conector) YE (0,14 mm²) 2 (Hembra) | |
| 4 (Conector) GN (0,14 mm²) 4 (Hembra) | |
| Conexión 1 | |
| Construcción | Conector acodado M8 |
| Número de polos | 4 |
| Tipo de codificación | A (Estándar) |
| Conexión 2 | |
| Construcción | Hembra acodado M8 |
| Número de polos | 4 |
| Longitud del cable | 20 m |
| INTERBUS [950] | |
| Peso del cable | 41 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | INTERBUS [950] |
| Diseño de conductores | 2xAWG26/19+2xAWG22/19 |
| Construcción del conductor cable de señales | 19x 0,10 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 2x 0,14 mm² (conductor de señales) |
| 2x 0,34 mm² (Fuente de alimentación) | |
| 1x 0,38 mm² (Conductor de referencia) | |
| Diámetro de conductor incl. aislamiento | 0,97 mm (conductor de señales) |
| 1,25 mm (Fuente de alimentación) | |
| Diámetro exterior del cable | 5,20 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro RAL 9005 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | rojo-azul, verde-amarillo |
| Grosor de pared Aislamiento | 0,24 mm (Aislamiento de conductor Línea de señales) |
| 0,25 mm (Aislamiento de conductor Alimentación de tensión) | |
| Grosor de pared Envoltura exterior | aprox. 0,75 mm |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
| Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
| Cubierta visual de pantalla | 85 % |
| Resistencia máx. del conductor | ≤ 150 Ω/km (conductor de señales) |
| ≤ 58 Ω/km (Fuente de alimentación) | |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Impedancia característica | 75 Ω ±10 Ω (conductor de señales) |
| 55 Ω ±10 Ω (Fuente de alimentación) | |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 1000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 1000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
| Menor radio de flexión, montaje fijo | 26 mm |
| Menor radio de flexión, montaje móvil | 39 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 1000000, Radio de flexión: 110 mm, Trayecto de avance: 6 m, Velocidad de avance: 4 m/s, Aceleración: 4 m/s² |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -40 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1551037-SAC-4P-M 8MR/20,0-950/M 8FR | 129 Kbytes |
|
