SAC-4P-10,0-950/M 8FS
1543317
PHOENIX_CONTACT
1

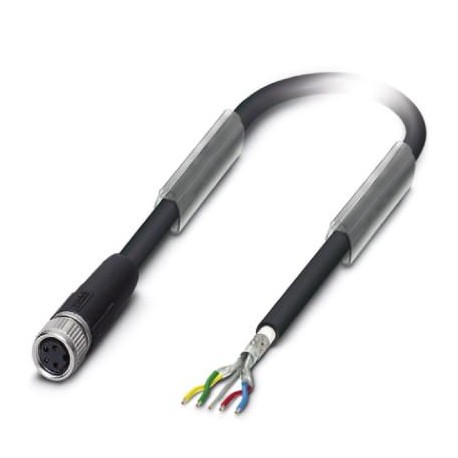

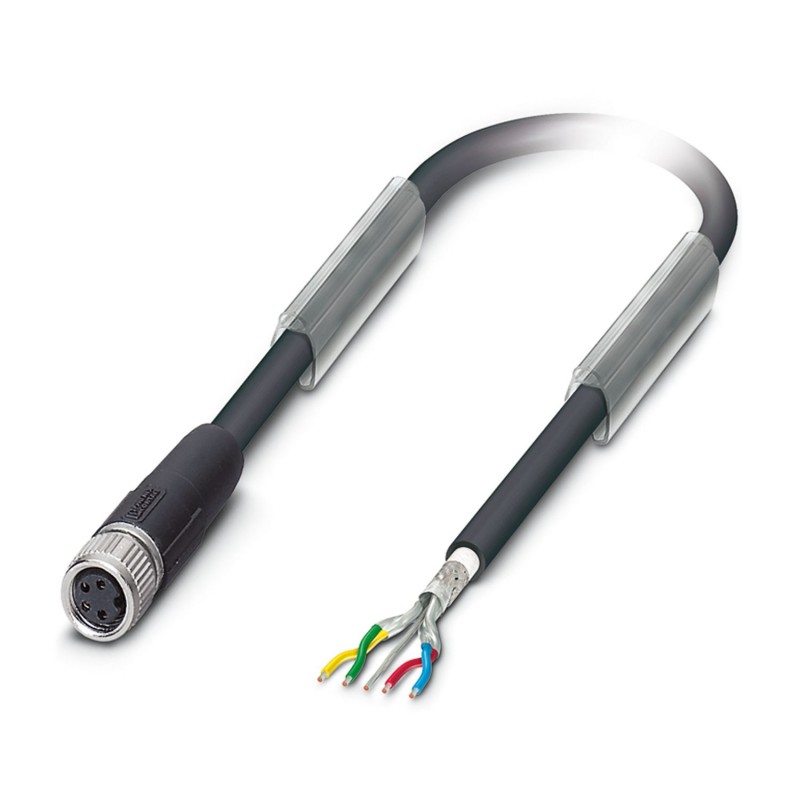

Cable de sistema de bus, INTERBUS, 4-polos, PUR sin halógenos, negro RAL 9005, apantallado, extremo de cable libre, a Hembra de conexión recto M8, longitud de cable: 10 m
Cable de sistema de bus, INTERBUS, 4-polos sin halógenos, apantallado, extremo de cable libre, a Hembra recta M8, codificación: A, longitud de cable: 10 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1543317 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF1BJA - |
Página del catálogo | Página 222 (C_6_2017) |
EAN | 4046356097475 |
Peso por unidad (sin incluir el embalaje) | 420,000 g |
Número de tarifa arancelaria | 85444290 |
País de origen | PL (Polonia) |
Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
---|---|
Índice de protección | IP65 |
IP67 |
Corriente de dimensionamiento a 40 °C | 4 A |
---|---|
Tensión de dimensionamiento | 48 V AC |
60 V DC | |
Número de polos | 4 |
Color de la zona de agarre | negro |
Resistencia de aislamiento | ≥ 100 MΩ |
Codificación | A - estándar |
Tipo de señal/categoría | INTERBUS |
Indicación de estado | No |
Categoría de sobretensiones | II |
Grado de polución | 3 |
Tensión de prueba | 800 V |
Par de apriete | 0,2 Nm (Conector enchufable M8) |
Clase de combustibilidad según UL 94 | HB |
---|---|
Material contacto | CuSn |
Material superficie del contacto | Ni/Au |
Material soporte de contactos | TPU GF |
Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
Material moleteado | Fundición inyectada de cinc, niquelada |
Material de la junta | NBR |
Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Hembra) | RD (0,34 mm²) |
---|---|
3 (Hembra) | BU (0,34 mm²) | |
2 (Hembra) | YE (0,14 mm²) | |
4 (Hembra) | GN (0,14 mm²) |
Tipo de cable | INTERBUS |
---|---|
Tipo de cable (abreviatura) | 950 |
UL AWM Style | 20963 (80 °C / 30 V) |
Construcción de cable | 2xAWG26/19+2xAWG22/19 |
Sección de conductor | 2x 0,14 mm² (conductor de señales) |
2x 0,34 mm² (Fuente de alimentación) | |
1x 0,38 mm² (Conductor de referencia) | |
Línea de señales AWG | 26 |
Alimentación de tensión AWG | 22 |
Construcción del conductor cable de señales | 19x 0,10 mm |
Construcción del conductor alimentación de tensión | 19x 0,15 mm |
Diámetro de los conductores, aislamiento incluido | 0,97 mm (conductor de señales) |
1,25 mm (Fuente de alimentación) | |
Grosor de pared Aislamiento | 0,24 mm (Aislamiento de conductor Línea de señales) |
0,25 mm (Aislamiento de conductor Alimentación de tensión) | |
Colores de conductor | rojo-azul, verde-amarillo |
Cableado de pares | 2 conductores como par |
Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
Apantallamiento | Malla de hilos de cobre estañados |
Cubierta visual de pantalla | 85 % |
Envoltura exterior, color | negro RAL 9005 |
Grosor de pared envoltura exterior | aprox. 0,75 mm |
Diámetro exterior del cable D | 5,2 mm ±0,2 mm |
Radio de curvatura mínimo, colocado de forma fija | 5 x D |
Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
Número de ciclos de flexión | 1000000 |
Radio de flexión | 110 mm |
Trayecto de avance | 6 m |
Velocidad de avance | 4 m/s |
Aceleración | 4 m/s² |
Peso del cable | 41 kg/km |
Envoltura exterior, material | PUR |
Material Aislamiento de conductor | PP |
Material Conductor | Conductor Cu estañado |
Resistencia de aislamiento | ≥ 20 MΩ*km |
Resistencia del conductor | ≤ 150 Ω/km (conductor de señales) |
≤ 58 Ω/km (Fuente de alimentación) | |
Impedancia propia | 75 Ω ±10 Ω (conductor de señales) |
55 Ω ±10 Ω (Fuente de alimentación) | |
Tensión nominal Cable | ≤ 100 V |
Tensión de prueba Conductor/Conductor | 1000 V (50 Hz, 1 min) |
Tensión de prueba Conductor/Pantalla | 1000 V (50 Hz, 1 min) |
Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
-40 °C ... 80 °C (cable, disposición móvil) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes | |
PHOENIX CONTACT-1543317-SAC-4P-10,0-950/M 8FS | 110 Kbytes |
