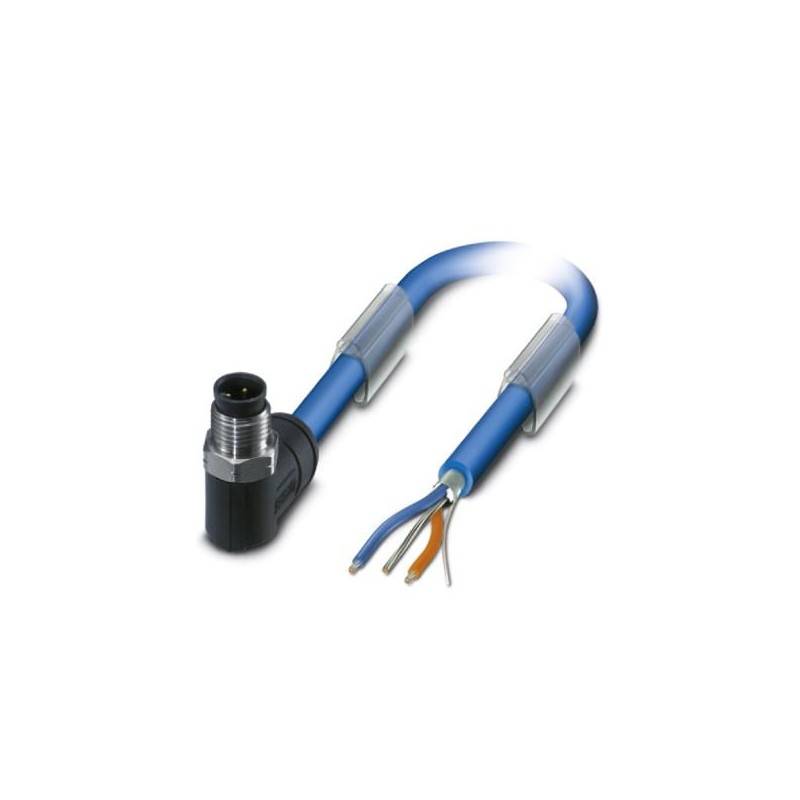

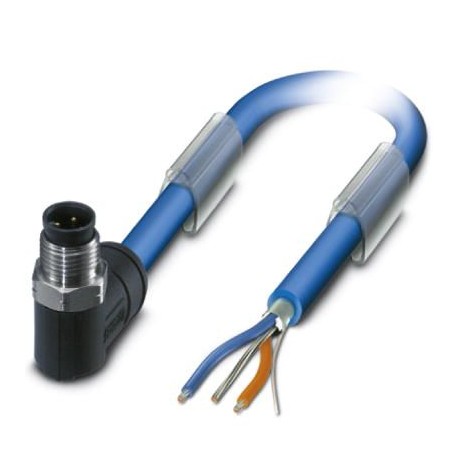

SAC-3P-M12MR/10,0-961 VA 1419099 PHOENIX CONTACT Cable de sistema de bus
SAC-3P-M12MR/10,0-961 VA
1419099
PHOENIX_CONTACT
Cable de sistema de bus, PROFIBUS PA (31,25 kBit/s), 3-polos, PVC, azul RAL 5015, apantallado, Conector macho acodado M12, codificado A, a extremo de cable libre, longitud de cable: 10 m, para zona Ex con moleteado acero inox.
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1419099 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CCG - |
| Página del catálogo | Página 430 (C_2_2017) |
| EAN | 4046356541664 |
| Peso por unidad (sin incluir el embalaje) | 683,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalidades
| Observación | Para aplicaciones en circuitos eléc. c. grado de protec. explosiones con seguridad intrínseca "i". Valores nom. eléctricos basados en EN 60079-14. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 3 |
| Color de la zona de agarre | negro |
| Codificación | B - inverso |
| Tipo de señal/categoría | PROFIBUS PA, 31,25 kBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Conector M12) |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material moleteado | Acero inoxidable |
| Material de la junta | NBR |
Asignación de conexiones
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | OG (DATA+) |
|---|---|
| 3 (Conector) | BU (DATA-) | |
| 4 (Conector) | SR (Pantalla) |
Cable
| Tipo de cable | FOUNDATION Fieldbus/PROFIBUS PA, azul |
|---|---|
| Tipo de cable (abreviatura) | 961 |
| Construcción de cable | 2xAWG18/7 + 1xAWG20/7 |
| Sección de conductor | 2x 0,75 mm² (conductor de señales) |
| 1x 0,5 mm² (Conductor de referencia) | |
| Línea de señales AWG | 18 |
| Construcción del conductor cable de señales | 7x 0,40 mm |
| Diámetro de los conductores, aislamiento incluido | 2,24 mm ±0,05 mm |
| Grosor de pared Aislamiento | 0,5 mm |
| Colores de conductor | azul, naranja |
| Cableado de pares | 2 conductores como par |
| Cableado total | 1 par con 1 conductor de referencia y rellenos como alma |
| Apantallamiento | Lámina de aluminio revestida de plástico con conductor de referencia |
| Cubierta visual de pantalla | 100 % |
| Envoltura exterior, color | azul RAL 5015 |
| Grosor de pared envoltura exterior | 1 mm |
| Diámetro exterior del cable D | 7,5 mm ±0,25 mm |
| Menor radio de flexión, montaje fijo | 75 mm |
| Peso del cable | 56,552 kg/km |
| Resistencia a la tracción GRP | 260 N |
| Envoltura exterior, material | PVC |
| Material Aislamiento de conductor | PO (conductor de señales) |
| Material Conductor | Conductor Cu estañado |
| Resistencia del conductor | ≤ 19,35 Ω/km (conductor de señales) |
| 26 Ω/km (Pantalla) | |
| Capacidad de servicio | 78 nF (a 1 kHz) |
| Capacidad de la línea | 147 pF/m (a 1 kHz, conductor/pantalla) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Velocidad de señales | 0,66 c |
| Atenuación de pantalla | 3 dB/km (con 39 kHz) |
| Impedancia de la línea | 100 Ω ±20 % (para 31,25 kHz) |
| Inductancia de línea | 0,6233 µH/m |
| Tensión nominal Cable | 300 V |
| Características especiales | Estándares UL PLTC-ER e ITC |
| Resistencia a las llamas | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (cable, disposición fija) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1419099-SAC-3P-M12MR/10,0-961 VA | 143 Kbytes |
|
